楼宇自动化综合布线实训室,建筑电气安装与调试

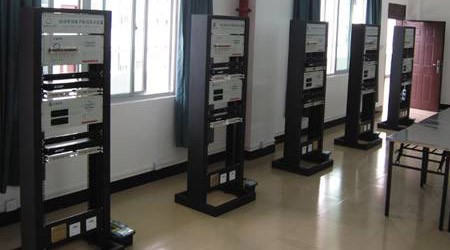

楼宇自动化综合布线实训室


楼宇自动综合布线实训室配备有包括消防报警、对讲门禁及室内安防、楼宇供配电及楼宇照明系统的实训装置。主要实训《楼宇智能化系统安装与调试》、《室内照明线路的安装与维护》、《建筑电气安装与调试》等课程的实训教学任务。主要开设实训项目有:可视对讲门禁与室内安防子系统的安装与调试、消防报警及联动系统的安装与调试、综合布线系统的安装与调试、室内照明线路的安装与维护等。
楼宇自动化实训装置控制部分全部采用实物,可灵活地完成楼宇对讲门禁系统、消防报警系统等的操作演示,系统的设置,线路设计等实训。有利于学生掌握前沿性的成果,并充分发挥学生的想象力。


实训项目:
模块面板安装、水晶头制作、PVC管固定、线槽固定安装、各种电钻使用、穿线引线、线缆整理绑扎、桥架安装、线缆标识管理、网络配线架理线架安装、语音配线架安装、网络语音转跳技术、机柜拆装、光纤终端盒安装、程控交换机设置、光纤跳线的转跳,追后完成一整条链路的安装。
布线综合实训单元:
1、网络综合布线系统实训装置高2.45米,能仿真模拟综合布线系统中的垂直子系统、建筑群子系统、配线子系统、进线间子系统、设备间子系统等。
2、竖井模拟装置,厚度不小于0.2m,高度不小于2.45m,宽度不小于0.25m。能安装桥架结构,竖井全钢结构,模拟建筑物的竖井,竖井高度贯穿整个装置,模拟综合布线垂直子系统,要求竖井可以支持实训环境,学生可以从模拟竖井的三层布放线缆到一层。
能与上海硕博教学设备有限公司综合布线模拟墙组合形成综合布线系统七大部分。
3、桥架及配件,150×100×1.2mm桥架。
4、电信进线箱,钢制结构,模拟电信进线1只
5、6U壁挂机柜3只
6、机架及配件,9U19寸标准机柜1只
7、程控交换机,4进16出1套
8、电话机2部(有免提功能)
9、光纤终端盒,12口ST连接头1只
10、网络配线架,24口标准配线架4只
11、110配线架,100对,4只
12、理线器2只
13、仿真模拟垂直子系统能实现光纤布线,双绞线桥架布线。能与综合布线模拟墙共同组成综合布线六大子系统,以展示目的为主
