分体空调实训设备,热泵式分体空调制冷系统实训装置

SB-GFD8热泵式分体空调制冷系统实训装置



一、概 述

分休空调实训考核装置"是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于"制冷原理及应用""制冷空调技术""制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。

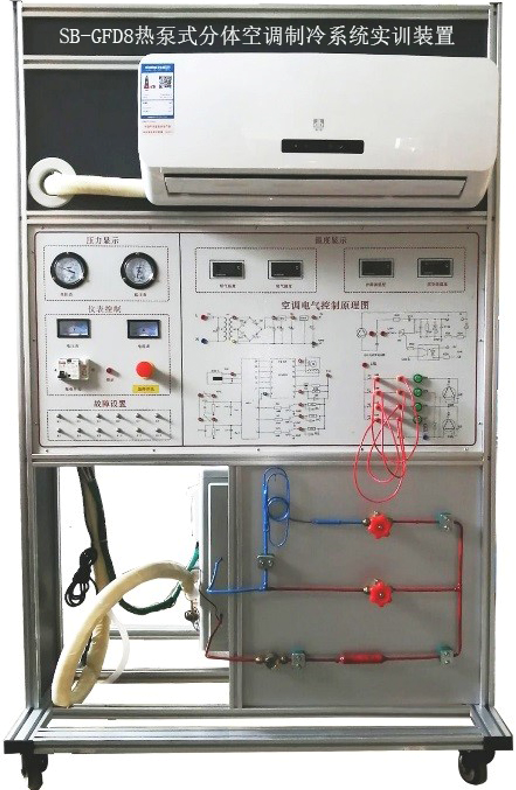

正面图

二、特 点

1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

2、装置直观展示了空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯,使整个空调系统的实时工作状态一目了然;

3、前面板中间印有电气控制系统原理图,并设有相应几十个测试点:模拟变压器T的副边N2开路、模拟桥式整流桥环+12V无输出,模拟7805稳压块坏+5V无输出、模拟红外接收管无电源输入、温度传感器电阻、化霜温度传感器电阻、可制冷不能制热、继电器线圈坏、继电器线圈坏,室外风机不转、继电器线圈坏,、室内风机风机不转、压缩机、室外风机不转、电磁阀,故障现象控制系统原理图与测试

4、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态

5、本实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作

6、设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电

7、制冷系统上设置用手动节流阀,和自动节流装置,可模拟不同环境下的制冷模式,可以模拟节流开度,调节制冷剂的流量,观察制冷效果。

8、实验后部有一张喷绘的制冷系统原理图,结构为铁质板金,尺寸1000*400MM

空调的主要电气可手动连接,具有很好的动手性,连接线采用专用的D4连接线。

9、主机安装部件采用防水,安装,美观大方,方便可拆安装,不易损坏,

10.★在蒸发器不同压力下,实现压缩机在不同制冷量的测试,具有压缩机过冷/过热自动调节

11.★改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法,操作调节方式,技术参数调整.

12.★外部控制模式:可第二次开发成4-20Ma输入模式、0-5V控制模式。

13.动画模式:触摸屏或软件连接模式下:各自己显示执泵或者制冷工作流程状态,

14. 动画模式:触摸屏或软件连接模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度,可根据温度实时调节机组过冷度。过热度。

15、双向流量控制模块:通过自动调节提高冷媒流量,可以有效降低压缩机的排气温度,扩大压缩机高效做功区。采用双向控制系统,可实现双向热泵功能、冷库控制,空用制冷机组,变频机组、中央空调机组的的节能控制和流量自动调整。

16★嵌入式触摸屏主机:系统由显示模块、功能模块、上们机软件3部分组成,(出厂根据产品性能,厂家自主配置组合)嵌入式触摸屏主机,采用触摸屏控制,可直接进入系统调节,电压5-36V/50HZ,带开机语音功能,尺寸5寸,内存156M,电容式。

1)、可显示压缩机排气温度、压缩机吸气温度、蒸发器温度、冷凝温度。

2)、上位机软件同时在线同时监控系统的状态(选配)。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.

3)、曲线显示:可显示温度实时曲线

4)、具有上位机调节和手动调节功能

5)、可自行制冷系统制冷剂流量设定最小开度。

6)、自动调节:设备运行时有断电记忆功能,保持当前值不变。确保制冷/热泵/冷库/水机等状态下的流量开度。

7)、开度实时显示:控制对象为最大 5000 开度设定。

8)、软件控制,能在线控制系统的温度,读取机组在最佳温度系统制冷冷媒的流量开度数,调整制冷机组的过热度,过冷度。该文本显示界面的左侧,以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分,是对通讯信息的显示,包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分"数据信息"中,显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。

9)、可自动制冷系统中冷媒,如: R134A\R22\R410A 等其它冷媒。

10)、手动4 路实时温度显示:控制器同时检测系统的制冷多点温度,来控制机组过冷/过热度。

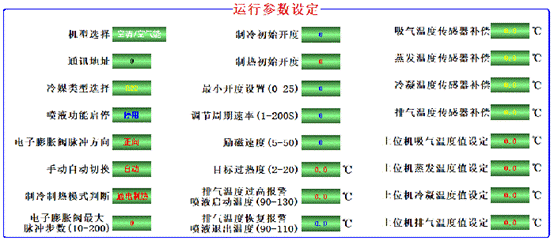

11)、显示界面上29 路参数控制参数设置/查询:控制器内所有与控制相关的温度参数、时间参数、控制参数、等29个参数都可以调整,以适应制冷/热泵/冷库/水机等设备。

12)、4路用户模拟环境数据入:在调试中通过软件模拟设定,可模拟制冷主机组在各个温度条件下,阀的开度状态来积累大量数据,从而根据每一个制冷机组的特点来设定的标准开度值。

13)、F)、多达 8 路设备运行监控:在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。

14)、过冷/热度控制范围:2-15 摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。

15)、手动设定温度和开度可显示查询/设置:控制器所有检测到的温度都可以被查询开度也可以实时查询显示

16)、手动设定调节功能:在机组开发和调试阶段,可以通过控制器手动调节功能,取得有效的试验数据。

三、技术参数

1.工作电源:AC220V 50Hz±5%

2.外形尺寸:1000×800×1700mm

3.整机功耗:1100W

4、适用电压范围:160V253V

5、最大遥控距离8m,角度90度。

6、噪声:内机37-44dB,外机是55-65dB

7、环境温度:-5℃-40℃

8、相对湿度:≤85%25℃

四、装置的基本装备

1、电源、仪表控制屏

控制屏为铝合金结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:

1)、交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只 测量范围0~250V,用于监测电网电压,交流电流表2只测量范围分别为0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制

2)、制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.11.8MPa-0.13.5MPa、用于测量空调.

温度检测单元:提供三位半数字温度表4只,,显示不同点的温度变化情况

3)、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

2、实训台

实训桌为铝合金双层亚光密纹喷塑结构,、防水、耐磨高密度板,结构坚固,造形美观大方;,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。

3、故障

提供模拟空调与模拟多个故障打接线点,提供常见的空调电气节电路连接,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量,满足多点故障设置要求。

五、配置表

序号

名称



数量

1

压缩机1P

随机

1

2

液视镜

1/4

1

3

冷凝器

空调室外机

1

4

蒸发器

空调室内机

1

5

温度表

I900

4

6

高压表

面板

1

7

低压表

面板

1

8

毛细管

0.75CM

1

9

手动膨胀阀

1/4

1

10

过滤器

1/4

1

11

实验连接线

5

12

说明书

1

六、实训项目

1、 技工基本技能实训

2 、专用工具的基本操作

3、 系统管件焊接

4、 系统的检漏

5、冷系统的抽真空与充注制冷剂

6、 制冷工技能实训设计、安装、调试及检修

7 、空调主控板电路原理

8、 电器元件的测量及系统运行

9 R-23型空调器故障与分析

10、电器元件的测量及系统运行 障与分析

11、 模拟变压器T的副边N2开路,整机不工作

12、 桥堆:模拟桥式整流桥环+12V无输出,整机不工作

13、 稳压块输出:模拟7805稳压块坏+5V无输出,整机不工作

14、 模拟红外接收管无电源输入,不能遥控

15、 温度传感器电阻:模拟室内环境温度很高,故障代码

16、化霜温度传感器电阻:模拟室内环境温度很高,可制冷不能制热,故障代码

17、继电器线圈坏,辅助加热不起作用, 测量分析

18、继电器线圈坏,室外风机不转,测量分析

19、继电器线圈坏,压缩机故障, 测量分析

20、继电器线圈坏,室外风机不转,测量分析

21、室内风机风机不转,故障现象,故障代码

22、压缩机,故障现象

23、室外风机不转,故障现象

24、电磁阀,故障现象
