卫生水生产系统模拟装置,卫生水生产模拟设备

SBKT-FT08E卫生水生产系统模拟装置(包括软件)



一、概述

卫生水生产系统模拟装置可以生活水和产生方法控制方式,实验可执行和故障排除,系统包括

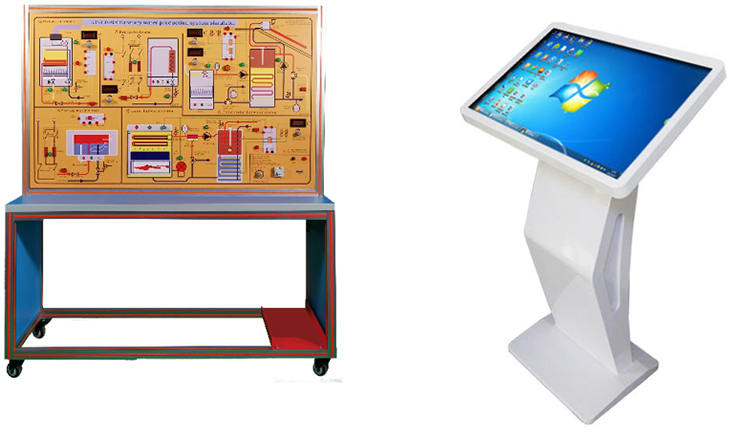

设备装置图片                                     操作电脑图片

1)瞬时热水器;

2)储存电热水器;

3)集成锅炉的卫生用水太阳能系统

4)供热和卫生用水的中央系统。

5)燃气电热水器

这些系统的控制原理通过彩色图案到表示面板上,以便对流体系统、其组件和用于控制和调节的电气/电子电路进行完整的分析。

在个人计算机上直接监测的操作条件的基础上,必须能够模拟部件和系统控制的行为。

尺寸: 1500mm×500mm×1760mm,

6)触摸式一体教学平台,内装多功能教学软件,10点红外屏,处理器I3,硬盘:126T,尺寸:32,内存:4G,网络,无线

*教学同步动画控制:软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系

*显示仪表:仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度,对比关系。

面板和电脑上有对应的指示灯。按钮,模式选择功能

二、系统组成

1、燃气热水器;必须由以下主要元素组成:

1)强制通风燃气墙锅炉;

2)火焰控制装置;

3)卫生用水调节温控器;

4)安全恒温器;

5)卫生用水流量计;

6)烟压开关;

7)气体容量调节阀。

2、存储型电热水器必须由以下主要部件组成:

1)带绝缘的钢制锅炉;

2)电阻; 温度传感器

3)卫生用水调节温控器;

4)安全恒温器;

5)安全阀门;

6)镁阳极;

7)卫生水温度计;

3、锅炉一体化的卫生用水生产太阳能系必须由以下主要元素组成:

1)具有自然循环的太阳能电池板,带有卫生水箱;

2)锅炉及相关燃气燃烧器;

3)锅炉的安全和调节装置;

4)存放卫生用水的锅炉;

5)锅炉泵;

6)卫生用水调节温控器;

7)用于锅炉温度和锅炉卫生水温度计的探头;

8)通过太阳能电池板探测存储的卫生水温;

9)安全阀;

10)电动阀用于以下配置的控制:

11)通过太阳能电池板加热的卫生用水;

12)通过集成锅炉的太阳能电池板加热的卫生用水;

13)通过锅炉加热的卫生用水。

4、供热和卫生用水的中央系统必须由以下主要部分组成:

1)燃气锅炉;

2)锅炉的安全和调节装置;

3)火焰控制装置;

4)气量调节阀;

5)加热循环泵;

6)膨胀罐;

7)排气阀;

8)存放卫生用水的锅炉;

9)锅炉泵;

10)卫生用水调节温控器;

11)用于锅炉温度和锅炉卫生水温度计的探头;

12)安全阀门;

13)镁阳极。

5、瞬时热水器;必须由以下主要元素组成:

1)强制通风燃气墙锅炉;

2)火焰控制装置;

3)卫生用水调节温控器;

4)安全恒温器;

5)卫生用水流量;

6)烟压开关;

7)气体容量调节阀。

三、技术参数

装置必须是专门设计的垂直框架,右边是电脑控制平台,这样学生可以同时看到的理论和实践研究的热工原理。模拟器包含一个由PC操作的面板,面板上有一个彩色图表,该图表应清楚地显示系统的结构,并应允许组件的以动画形式展示。

个人电脑屏幕上可用信息的显示可能系统系统的持续控制,并应通过模拟、数字信号和仪表显示其行为状态。

操作条件必须由学生填写。设备演示必须是设备通过PC进行。

型号

SBKT-FT08E

上海硕博

主机

输入电源:

欧标:AC220V- AC250V±10%  50Hz



装置容量:

100W



外形尺寸长**

2000mm×500mm×1760mm



重量

165KG



包装尺寸长**

1580mm×580mm×1920mm



包装形式

木箱



通信模式

485



电流:

3A



结构

铝框架.型号4040铝材



电脑托盘平面尺寸

500mm×500mm



PLC控制模块

PLC-48/电压:24V/1A

模拟量:100-10V

485通信

广州亚控

仪表

0-10V/IN    电压:24V

上海硕博

指示灯

16D-24V



按钮

16D-24V,不带锁
