混合动力汽车驱动传动系统实训台

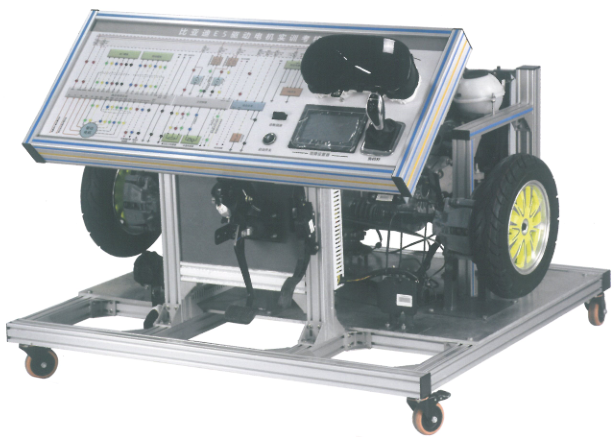

SBXNY-DMI-02混合动力汽车驱动传动系统实训台

一、产品简介

混合动力汽车驱动传动系统实训台采用油电混合动力发动机和电子传动桥系统实物为基础，可对发动机和电子传动桥进行起动、加速、减速等工况的实际操作，真实展示油电混合动力系统的组成结构和工作过程，可完成油电混合动力发动机和电子传动桥系统相关的实验实训内容。动力高压电源由动力电池与管理系统实训台提供。适合于各类院校对混合动力汽车驱动传动系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、功能特点

1.真实可运行操作的油电混合动力发动机和电子传动桥系统，展示系统结构和原理、工作过程。

2.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。

3.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

4.实训台安装有仪表，可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。

5.实训台安装有诊断座，可连接专用汽车解码器，对发动机、自动变速器、混合动力、电源等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

6.实训台配备有油门与档位等控制装置，可方便对发动机加速减速及变速器等运行操作。

7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点24个。

8.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

9.实训台底座带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

10.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

11.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

12.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

13.★要求配套电工作业培训教学软件（提供演示视频）。包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互。

▲要求提供电工作业培训教学软件著作权登记证书来源证明文件,原件备查。

三、技术规格

1.外形尺寸（mm）：1700×1200×1700(长×宽×高);

2.面板外形尺寸（mm）：1648×940mm（长*宽）;

3.移动脚轮：200*80mm;

4.工作温度：-40℃～+50℃;

5.油箱容积：10L;

6.油电混合动力发动机和电子传动桥：

7.高压动力母线电源：原车;

8.低压控制工作电源：DC12V;

9.永磁同步电动机总功率(kW)：132KW;

10.变速箱：ECVT无级变速;

11.1.5T燃油发动机与锂电池组成的插电式混动系统

12.发动机：1.5L / 110马力 / 直列4缸

13.发动机最大功率(kW)：81

四、实训（实验）项目

1.主控制器总成结构与工作原理实训。

2.纯电动EV工作模式演示验证。

3.混合动力HEV工作模式演示验证。

4.驱动动力传递路线演示验证。

5.刹车能量反馈结构与工作原理实训。

6.网关控制结构与工作原理实训。

7.驱动电机控制器与DC总成结构与工作原理实训。

8.P档控制器结构与工作原理实训。

9.电子油门踏板结构与工作原理实训。

10.驱动电机结构与工作原理实训。

11.混合动力汽车驱动传动系统（发动机与驱动电机、变速器）结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除。

混合动力汽车驱动传动系统保养与维护。

五、基本配置

(2023款秦PLUS DM-i 冠军版 55KM领先型插电混动)组合仪表、发动机控制电脑(ECU)、油电混合动力发动机和电子传动桥总成、自动变速器总成及控制电脑(ECU)、主控制电脑(ECU)、电机及控制器、网关(ECU)、诊断座、一键起动开关、钥匙插槽、智能钥匙、变频器、高压电缆、P档开关、左右半轴刹车系统、燃油压力表（0-10kg/cm2)、真空压力表(0-76in.Hg)、1.5T发动机总成、10L燃油箱、汽油泵(含汽油泵插头)、油门控制装置、进排气管、水箱(含保护罩)、12V80W冷却电子风扇、12V 65Ah备用蓄电池、继电器（含：起动继电器、油泵继电器、冷却风扇继电器等）、保险丝盒、50A电源总开关、故障设置和考核系统、移动台架(带自锁脚轮装置，1700×1200×1700)、设备操作说明书。

六、车辆技术参数

(插电式. 秦PLUS DM-i/2023款秦PLUS DM-i 冠军版 55KM领先型)

1.动力电池：

原装纯电动轿车最新磷酸铁锂（刀片）功率型动力电池；动力电池续航里程为 55KM，电池容量为 8.32KW.H；由电池管理控制器（BMC）和电池信息采集器（BIC）及 1 套动力电池采样线组成；动力电池采用脉冲自加热技术和直冷技术调节电池包温度；
