2025年5月28日

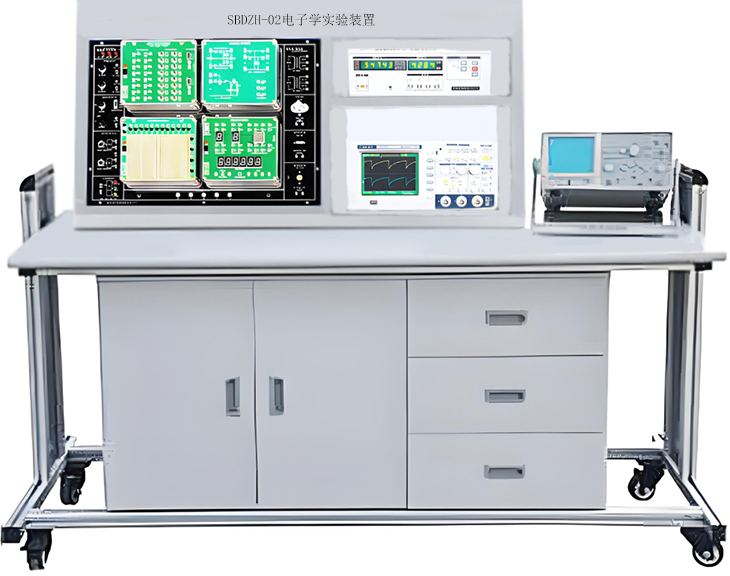

SBDZH-02电子学实验装置
一、概述
电子学综合实验装置满足"模拟电子技术"、"数字电子技术"、"虚拟仪器
技术"、"数模电实训载体"、"集成电路综合应用"和"集成电路测试"等综合实验实训要求。学生通过在实验装置上实验，可熟练数字万用表、数字信号源和数字示波器等通用仪器的使用与操作方法，掌握数模电技术、数模电综合应用、虚拟仪器技术应用和集成电路测试等实训。
1、采用模块化设计，包含数字电路实验单元、模拟电路实验单元、电路原理实验单元；防反接设计，能够实现短路保护及自动恢复功能；
2、配套使用的单元电路模块尺寸约150×125mm，每个模块正面有中英文标识，反面工程塑料开模底盒无缝保护，单元电路模块底盒采用透明亚克力，防尘防潮。配有4个专用供电及固定插座，与实验挂箱配套使用，外观精美而耐用；
3、单元电路模块上集成两种供电方式，确保单元模块既可以安装在实验箱上使用，通过实验箱底板进行供电，又可以脱离实验箱底板，通过外部供电独立进行实验；
4、主要由实验箱主体、实验模块搭建组成，实验箱主体采用高密度复合材料、铝合金包边、不锈钢铰链铆接而成，实验箱主面板才用优质PCB材质。
★二、实验资源
1、电源输入：AC220V±10%50Hz
2、电源输出：
1）提供直流电源输出：-5V/0.2A~+5V/0.2A可调，
-12V/0.2A~+12V/0.2A可调，固定电源+12V/1A，-12/1A,+5V/1A，-5V/1A；设有短路保护自动恢复功能；
2）提供交流电源AC15V，AC7.5V，AC0V；
3）信号源（函数发生器）：
幅度连续可调信号源，可输出三角波、方波、正弦波，频率范围10Hz~100KHz；
提供正负输出单次脉冲（脉冲信号发生器）：
提供正负脉冲输出，每按一次输出一个正负脉冲；
4）提供三态逻辑测试笔：
可测量和显示TTL电平的高电平、低电平和高阻态；
3、提供12V/5W灯泡负载一个；
4、提供200欧/2W功率电阻一个；
5、提供12V/1.2W直流电机负载一个；
三、实验模块
（1）模拟电路实验模块
①晶体管放大电路一
模块上具有电源供电指示及供电单元、晶体管放大单元模块电路，可完成单管放大电路实验、两级放大电路实验、负反馈放大电路实验等试验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
②晶体管放大电路二
模块上具有电源供电指示及供电单元、差分放大电路、场效应管放大电路，可完成场效应管放大电路实验以及差动放大器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
③波形发生电路
模块上具有电源供电指示及供电单元、波形发生电路，可完成RC正弦波振荡器实验、LC正弦波振荡器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
④集成运放电路
模块上具有电源供电指示及供电单元和集成功放放大电路实验内容等，同时模块还提供各种实验中所需要的电阻、电容、二极管等常用元器件以满足实验需求。
⑤功率放大电路
模块上具有电源供电指示及供电单元、功率放大电路，可完成OTL功率放大电路、集成功率放大电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑥直流稳压电源电路
模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路，可完成各种稳压电路实验内容。
（2）数字电路实验模块
①DIP拓展电路一
模板上具有电源供电指示及供电单元、2组14脚锁紧插座，方便扩展使用各种数字芯片，拓展实训内容。
②DIP拓展电路二
模板上具有电源供电指示及供电单元、1组20脚锁紧插座，军品圆孔型直插式IC插座，方便扩展使用各种数字芯片，拓展实训内容。
③DIP拓展电路三
模板上具有电源供电指示及供电单元、2块400孔面包板，提供16路单排插座转镀金台阶插座电路，方便扩展使用各种数字芯片，自由搭建实验电路，拓展实训内容。
④逻辑电平输出电路
模块上具有电源供电指示及供电单元、2组TTL三态输出电路单元（带三色指示灯）、16路TTL电平输出单元（带三色指示灯）、16路带驱动TTL电平指示单元（三色指示灯），提供实验所需各种逻辑电平资源。
⑤LED显示电路模块
模块上具有电源供电指示及供电单元、共阴数码管单元、共阳数码管单元、8*8LED点阵单元，6组LED数码管及配套驱动显示单元，可在模块上完成各种LED基础显示实验及数字时钟实验。
⑥数电选配芯片套件
提供1套实验所需各种数字逻辑芯片，满足常规数字电路实验和学生自行创新实验的需求。
五、实验内容
1、模拟电路部分
实验一
常用电子仪器的使用
实验二
单管放大电路的测量
实验三场效应管放大器
实验四负反馈放大器
实验五差动放大器
实验六
集成运放基本运算电路
实验七
集成运放比较器
实验八
集成运算放大器的有源滤波器
实验九
RC正弦波振荡器
实验十LC正弦波振荡器
实验十一低频功率放大器（Ⅰ）─OTL 功率放大器
实验十二低频功率放大器（Ⅱ）─集成功率放大器
实验十三集成稳压器稳压电源
实验十四
串联型晶体管稳压电源
2、数字电路部分
实验一
数字电路实验基础
实验二
集成逻辑门电路的逻辑功能
实验三
组合逻辑电路的分析
实验四
数据选择器
实验五
小规模组合逻辑电路的设计
实验六
中规模组合逻辑电路的设计
实验七
触发器
实验八
同步时序逻辑电路的分析
实验九
中规模集成时序逻辑器件的应用
实验十
同步时序电路的设计
实验十一
序列信号发生器
实验十二
数字钟
六、电子学实验设备配置表
|
序号 |
名
称 |
数 量 |
|
1 |
实验台 |
1台 |
|
2 |
实验桌 |
1张 |
|
3 |
学生凳 |
2张 |
|
4 |
实验专用导线 |
1套 |
|
5 |
实验指导书 |
1套 |
|
（1）模拟电路实验模块 |
|
1 |
晶体管放大电路一 |
1台 |
|
2 |
晶体管放大电路二 |
1张 |
|
3 |
波形发生电路 |
2张 |
|
4 |
集成运放电路 |
1套 |
|
5 |
功率放大电路 |
1套 |
|
6 |
直流稳压电源电路 |
|
|
（2）数字电路实验模块 |
|
1 |
DIP拓展电路一 |
1 |
|
2 |
DIP拓展电路二 |
1 |
|
3 |
DIP拓展电路三 |
1 |
|
4 |
逻辑电平输出电路 |
1 |
|
5 |
LED显示电路模块 |
1 |
|
6 |
数电选配芯片套件 |
1 |
|
