电工技能实训考核柜

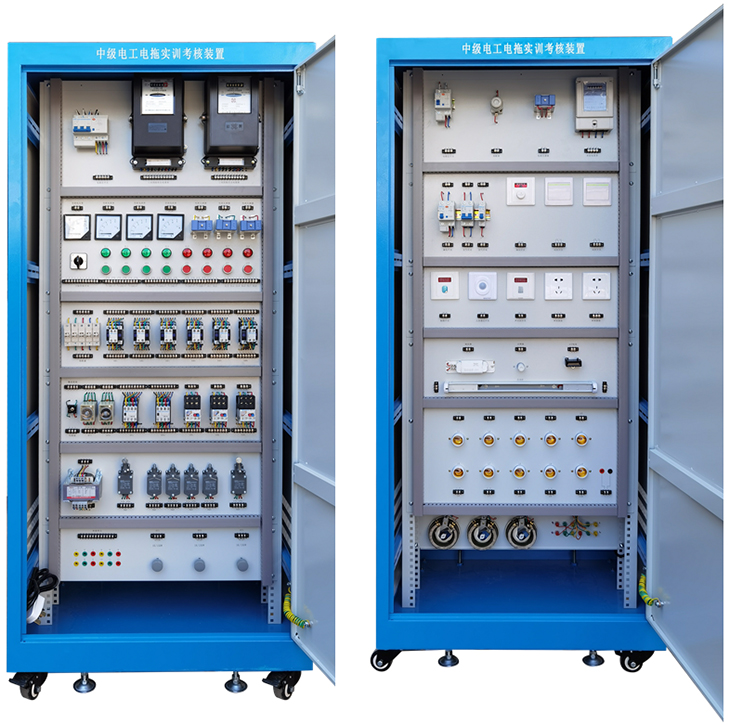

SBDYZ-01电工技能实训考核柜（柜式、两面双组型）

电工技能实训考核柜采用工业级电气控制柜，双面双工位设计，可同时满足两组学生的实训作业，内置器件涵盖常用照明电路和电力拖动电路的搭建实训，应用灵活，可靠性高，是电气类专业进行电气控制实训科目的首选设备

一、概述

电工技能实训考核装置是按照劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"规范要求而研制的，它是集培训、实操和鉴定为一体的多功能设备。装置采用工业标准配电柜为主体，充分利用柜体的双面空间，并进行合理布局，配置可靠的元器件。可以完成《工厂电气控制》、《电机拖动》及仪表照明电路的实训教学。同时也满足维修电工的初、中、高级技能考核内容要求。

二、特点

1.柜体里已安装有漏电断路器、电流互感器、交流接触器、热继电器、中间继电器、时间继电器、行程开关、单联开关、双联开关、单三相电度表、电压表、电流表、照明灯、日光灯、插座等各种器件，且所有器件的接线都在接线端子排上进行，避免了因长期在器件本身进行接线而导致元器件的损坏。接线布局通过走线槽进行工艺布线。

2.接触器和热继电器均采用施耐德品牌，接线端子和走线槽全部采用进口产品。

3.三相四线电源输入，经漏电保护器、总开关后,由接触器通过启、停按钮进行操作，并设有急停控制按钮。

4.柜内的元件安装板为模块式结构，可根据实训所需元气件和接线方便，进行上下位置调换。

5.结构更加紧凑、合理，单面就可以完成电机控制及仪表照明，并将操作按钮及一些测量仪表安装在门上，并使操作更加方便安全。双面配置完全一样，提高了设备的利用率和节省了实验室的空间。

三、技术指标

1.工作电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1800mm

4.整机容量：＜1kVA

5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施

四、基本配置

柜门上装有主控电源面板和实训元器件板：

1.主控电源板

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。

2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。

3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。

4、后台系统：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。

2.实训元器件板

设有按钮红色二只、绿色二只、黑色一只、急停一只，旋钮开关二只，信号指示灯DC220V一只、AC220V一只、AC6.3V两只，交流电压表0～450V一只、交流电流表0～5A三只，转换开关一只。

3.实训模块（一）：提供三相四线有功电度表、三相四线无功电度表、电流互感器3只、接线端子等；

4.实训模块（二）：提供单相电度表、日光灯套件、白炽灯、各种开关、接线端子等；

5.实训模块（三）：提供二极管、大功率电阻、可调电阻、控制变压器、直流接触器、保险丝、空气开关、单相漏电保护器、接线端子等；
