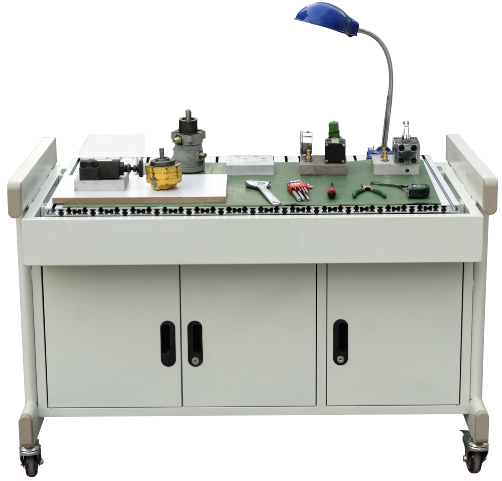

SBYY-CZ液压元件拆装实训台
液压元件拆装实验台,液压拆装台,液压阀拆装实训装置配有各种典型的液压泵、液压阀和液压缸、液压马达等液压元件及拆装工具,通过对各类液压元件的拆装实训。
一、概述
液压元件拆装实训台,液压元件拆装工作台,液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。
二、技术参数
1、交流电源：单相AC 2200 V±10% 50Hz；
2、温度：-10～50℃；
3、外形尺寸：约长×宽×高=1230mm×700mm×820mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、配置及技术性能
1．动力元件
低压齿轮泵（CB-B4）、叶片泵(YB-10B)、高压柱塞泵(4MCY-1)
2．控制元件
直动式溢流阀(P-B10)、先导式溢流阀(Y-10B)、高压溢流阀（DB-10）、减压阀（J-10B）、节流阀（L-10B）单向阀(I-10B)、换向阀(34E-10B)、高压
换向阀(3WE6A)等。
3．执行元件：单出杆双作用液压缸
4．其它要求：主体采用金属框架制作，表面为双层亚光密文喷塑工艺处理。设有抽屉、日光灯一个、交流电源插座。为减少拆装时的碰撞而引起的噪音，在台面上铺设有防静电橡皮垫。
5．拆装工具：内六角扳手一套、游标卡尺0~250、0~25外径千分尺、300钢板尺一跟、开口板子二把、螺丝刀一把、200台虎钳一台等、小元器件盒一个、清洗盆两个等。
二、实训项目
1.液压缸拆装实训
2.液压泵拆装实训
3.方向控制阀拆装实训
4.压力控制阀拆装实训
5.流量阀控制拆装实训
五、设备配置清单
序号 | 元件名称 | 规格／型号 | 数量 | 单位 | 备注 |
1 | 实训装置 | 1230x700x820mm | 台 | 1 | 铁质双层亚光密纹喷塑结构 |
2 | 齿轮泵 | BB-B6 | 台 | 1 | |
3 | 柱塞泵 | 5MCY-1 | 台 | 1 | |
4 | 叶片泵 | YB1-10B | 台 | 1 | |
5 | 直动式溢流阀 | P-B10 | 只 | 1 | |
6 | 先导式溢流阀 | Y-10B | 只 | 1 | |
7 | 减压阀 | DR10-4-5X10Y | 只 | 1 | |
8 | 节流阀 | DVP6 | 只 | 1 | |
9 | 调速阀 | 2FRM5-31B/15QB | 只 | 1 | |
10 | 液控单向阀 | SV10PA1-30 | 只 | 1 | |
11 | 三位四通换向阀 | 4WE6E61B/CG24N9Z5L | 只 | 1 | |
12 | 单杠双作用液压缸 | MOB40-200 | 只 | 1 | |
13 | 钢皮尺 | 30CM | 把 | 1 | |
14 | 千分尺 | 0~25mm | 把 | 1 | |
15 | 卡簧钳（内、外） | P1ERS | 把 | 2 | |
16 | 活动扳手 | 6”-150mm | 把 | 1 | |
17 | 10”-250mm | 把 | 1 | ||
18 | 内六角扳手 | JTECH | 套 | 1 | |
19 | 拆装垫块 | 块 | 1 | 元件在垫块上拆装 | |
20 | 橡胶垫皮 | 张 | 1 |
