SBZCX-01C型电工电子综合应用创新实训装置

一、电工电子综合应用创新实训设备概述

电工电子综合应用创新实训装置配备各种交直流电源、信号源、仪表、电工电子实训模块、电力拖动电路实训模块等。各模块的接口均已引至板上的专用插座，学生可自主搭接各种电工电子实训线路，电力拖动电机控制实训电路。

电工电子综合应用创新实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>等课程要求，也可完成<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>、<电力拖动控制>及<电气控制技术>等多门课程的综合应用、创新实训要求，并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制等。

它由透明有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

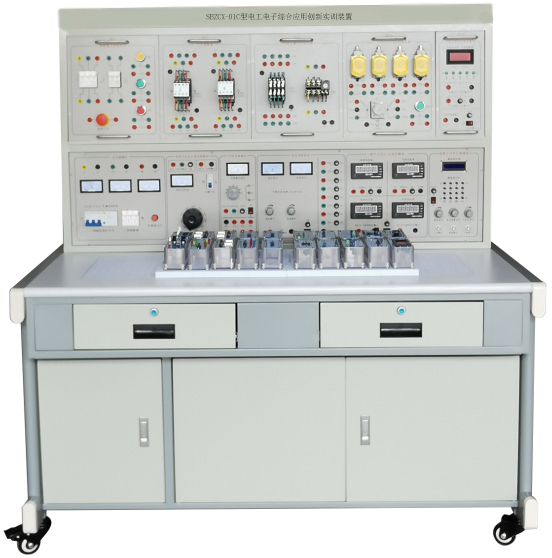

（实训台外形结构参考图，具体以实物为准，可按客户要求定做）

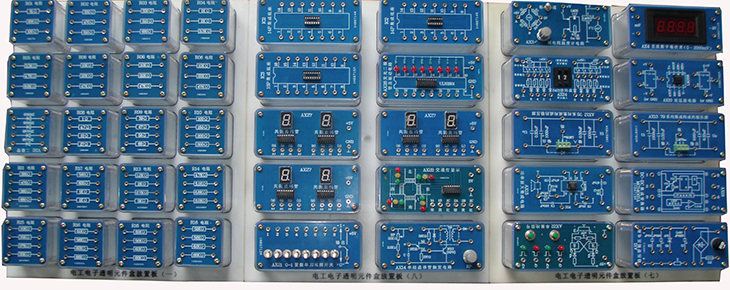

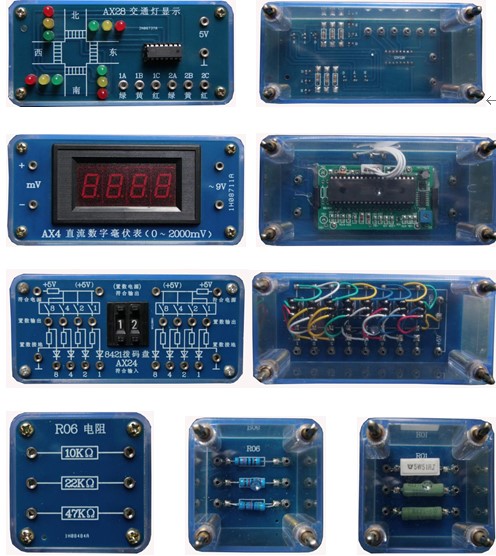

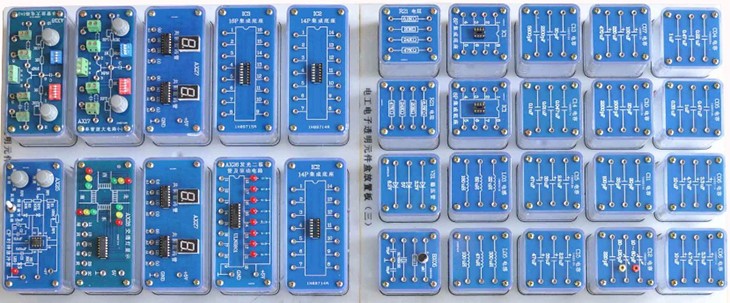

（电工电子透明元件盒实例图）

二、技术指标

1. 工作电源：三相五线 AC 3800V±10% 50Hz

2. 温度：－10～40℃；环境湿度：≤90%（25℃）

3. 外形尺寸：长×宽×高=1600×700×1600㎜

4. 整机功耗：≤0.8KW

5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，电源采用安全隔离变压器输出。

三、电工电子综合应用创新实训设备功能特点

1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。

2、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。

3、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

四、电工电子综合应用创新实训设备基本配置及功能

电工电子综合应用创新实训装置主要由电源控制屏、实训桌、电工电子透明实训模块、实训连接线等组成。

电源控制屏

（一）总电源电路

（1）提供三相漏电保护电源总开关1只，3相熔断器1只，220V红色电源指示灯1只。

（2）提供三相AC220V（单相127V，采用安全隔离变压器输出）交流电源一组，电源输出处设有3只交流0-250V指针式电压表，用于监测输出电源，电压的输出通过6只安全护套插座输出。

（二）交直流可调电源与低压交流电源

（1）提供单相交流调压器（0.5KVA）1只,设有空气开关用于控制电源的通断，0-250V可调交流电源输出处带有短路保护措施。

（2）提供0-220V直流可调电源一组，同时提供直流0-250V指针式电压表1只。

（3）低压交流电源：分3V、6V、9V、12V、15V、18V、24V七档可调，输出端具有短路保护功能，同时还提供带中心抽头双17V交流电源1组。

（三）直流电源

（1）提供1路输出电压为0～24V直流可调电源，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，电源输出处有指针式2A电流表、指针式30V电压表输出指示。

（2）固定直流电源包括±24V、±15V、±12V及±5V等八档电源，带有短路保护措施。

（四）多量程智能数字电压/电流表

(1)多量程智能型真有效值交流数字电压表1只

采用智能型工业级一体式48*96系列仪表，故障率低，能对交流电压信号进行真有效值测量，测量范围为0～500V，分为500V，100V，10V，1V测量档位，每个档位都有LED标识显示，精度0.5级，四位半数字显示。

(2)多量程智能型真有效值交流数字电流表1只

采用智能型工业级一体式48*96系列仪表，故障率低，能对交流电流信号进行真有效值测量，测量范围为0～5A，分为5A，500mA，50mA ，5mA测量档位，每个档位都有LED标识显示，精度0.5级，四位半数字显示。

(3)多量程智能型直流数字电压表1只

采用智能型工业级一体式48*96系列仪表，故障率低，能对直流电压信号进行测量，测量范围为0～500V，分为500V，100V，10V，1V测量档位，每个档位都有LED标识显示，精度0.5级，四位半数字显示。

(4)多量程智能型直流数字电流表1只

采用智能型工业级一体式48*96系列仪表，故障率低，能对直流电流信号进行测量，测量范围为0～5A，分为5A，500mA，50mA ，5mA测量档位，每个档位都有LED标识显示，精度0.5级，四位半数字显示。

★（五）功率函数信号发生器及频率计

（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

（2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

（3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率。

（4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

（5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

（6）频率计最高测量范围100MHz，自动换档。

（六）智能型功率、功率因数表1个

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

★ （七）精密可调电阻箱1个

提供0-900欧姆/0.3A可调电阻1组，带有波段开关1个。

提供0-90欧姆/1A可调电阻1组，带有波段开关1个。

提供0-9欧姆/2A可调电阻1组，带有波段开关1个。

提供0-0.9欧姆/2A可调电阻1组，带有波段开关1个。

（八）继电接触器控制单元

1.DT-1 熔断器与按钮开关模块

提供3P熔断器1只，2P熔断器1只，按钮开关黄绿红各1个。

2.DT-2 交流接触器模块

提供220V线圈电压交流接触器2只；带有2组常开，2组常闭辅助触头。

3.DT-3 交流接触器模块

提供220V线圈电压交流接触器（带有2组常开，2组常闭辅助触头）1只，热继电器模块1只。

4.DT-4 按钮、行程开关与时间继电器模块

提供行程开关4只，时间继电器1只（线圈电压220V，通电延时），绿色按钮开关1只。

5.DT-5中间继电器与热继电器模块

提供中间继电器1只，热继电器1只。

6.三相异步交流电机2台（功率180W，电压380V- Y接法，220V- △接法）

（九）提供模拟万用表MY47一只，数字万用表VC890D一只。

（十）透明电工电子实训模块 (具体可见表二)

提供电工电子透明实训模块，可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训模块有四个弹性插脚，与专用实训孔板配套使用。

实训模块由透明元件盒及PCB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便的任意组合实训线路，以完成不同的实训项目等。

★（十一）、电子实训创新教学与管理模块-元器件检测模块

（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。

（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。

（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。

（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。

注：（5）RFID读卡器为整个实验室配置1套。

（十二）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防水、耐磨高密度板,结构坚固，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。实训桌形状似长方体封闭式结构，造形美观大方；柜门采用3开门结构，内部设有多层插槽可放置元件盒插板，设有两个大抽屉、用于放置工具及资料等。实验台下面装有万向轮，方便实训台移动。
