电子操作实训装置,电子操作实训设备

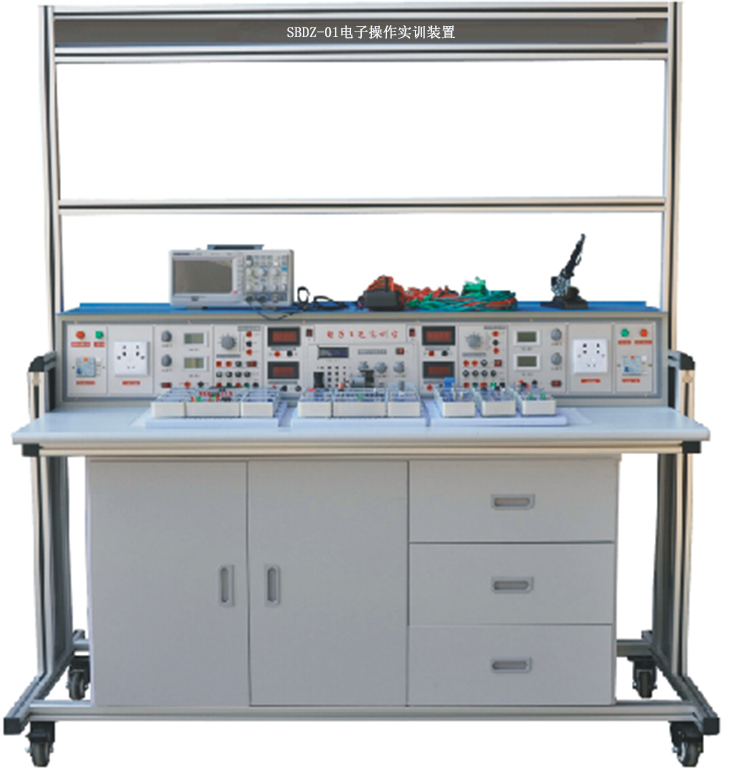

SBDZ-01电子操作实训装置

一、总体概述

结合生产实际和职业岗位的技能要求，适合模拟与数字电路模块的教学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

二、电子操作实训设备技术指标

1.工作电源：两相三线 AC 220V±10% 50Hz

2.温度：－10～40℃；环境湿度：≤90%（25℃）

3.外形尺寸：长×宽×高为1600×700×1800mm

4.整机功耗： 1.5KW

5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、电子操作实训设备功能特点

电子操作实训装置大体构成上分：铝合金活动框架、电源台。

铝合金活动框架：框架上面可以放标准挂板模块，可随意扩展，完成多门多种实验，另配置1个活动柜，方便存放所需工具和实验元件盒。

电源台：由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全。

实验电源每路配置：一组可调的直流电源0～24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3～24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及8路单相电源插座，可以方便设备、仪表的扩展时使用。

序号	产品名称	型号规格	数量	单位	备注
1	电子工艺实训桌	16008501800mm	1	张	铝合金框架
2	电子工艺电源台	1515230230 mm	1	台	钢质
3	示波器	UTD2052CL	1	台
4	函数示波发生器	UTG9002C-II	1	台
5	学生凳		2	张

序号	名称	数量
1	烙铁（带架）	1
2	剥线钳	1
3	斜口钳	1
4	尖嘴钳	1
5	十字螺丝刀	1
6	一字螺丝刀	1
7	一字螺丝刀（小）	1
8	十字螺丝刀（小）	1
9	美工刀	1

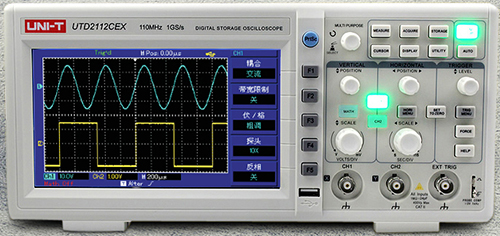

通道数	2
带宽	50MHz
最大采样率	1Gs/s
上升时间	≤3.5ns
存储深度	32kpts(每通道)
波形捕获率	≥2000wfms/s
垂直灵敏度(V/div)	1mV/div~20V/div
时基范围(s/div)	2ns/div~50s/div
存储方式	设置，波形，位图
触发方式	边沿，脉宽，交替
接口	USB OTG
一般特征
电源	100-240VAC, 40-440Hz
显示	7英寸64K色 TFT LCD ,800×480
机身颜色	白+灰
机身重量	2.2 Kg
机身尺寸	306mm ×147mm × 122mm
标准配件	探头×2(1:1,10:1可切换)、电源线、USB连接线、软件光盘

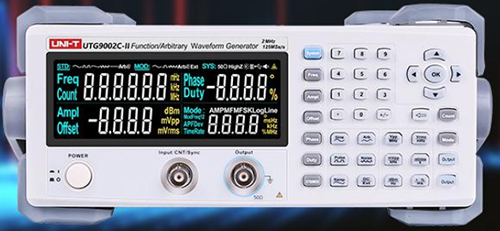

型号	UTG9002C-II
指标类型	指标参数
通道数	单通道
通道带宽	2MHz
采样率	125MSa/s
垂直分辨率	14bits
波形	正弦波、方波、脉冲波、斜波、噪声、直流、任意波(内置20组)
扫描方式	对数、线性
输出特性
输出阻抗	50Ω/高阻
幅度范围	1mVpp～10Vpp （50Ω）
	2mVpp～20Vpp （高阻）
精度（1kHz正弦波）	幅度设置值的3%±2mV
直流偏移范围	-5Vpp～5Vpp(50Ω)（AC+DC）
	-10Vpp～10Vpp(高阻)(AC+DC)
偏移精度	偏置设置值的±3% ± 幅度设置值的1.5%±2mV
幅度分辨率	1mV
幅度平坦度	＜100kHz 0.1dB
	100kHz～5MHz 0.3dB
正弦波
频率范围	1μHz～2MHz
分辨率	1μHz
谐波失真（典型值）	测试条件：输出功率0dBm
	DC～20kHz -55dBc
	20kHz～1MHz -50dBc
	1MHz～5MHz -40dBc
总谐波失真（典型值）	DC～20kHz，1Vpp＜0.2%
方波/脉冲波
频率范围	1μHz～2MHz
频率范围分辨率	1 μHz
上升/下降时间	＜50ns （典型值，1kHz，1Vpp）
过冲（典型值）	＜2% （50Ω）
占空比	0.01%～99.99%
小脉宽	≥80ns
抖动（典型值）	1ns+周期的100ppm
三角波/斜波
频率范围	1μHz～200kHz
频率范围分辨率	1 μHz
非线性度	3%±2 mV（典型值，1kHz，1Vpp，对称性50%）
斜波对称性	0.0%-100.0%
小边沿时间	≤35ns
任意波
频率范围	1μHz至 1 MHz	1μHz至 1 MHz
类型	Up_tri，log，AbsSine，AmpALT，AttALT，EEG_A，Cardiac，GaussianMonopulse，GaussPulse，LogNormal，Lorentz，Sinc，SineVer，StairUD，Trapezia Pulseilogram，VOICE，StepResp，TV，Radar，共20组。
扫频
载波	正弦、方波、斜波
类型	线性、对数
扫频时间	1ms～500s±0.1%
触发源	内部、外部
AM调制
载波	正弦、方波、斜波、任意波
源	内部/外部（前面板BNC）
调制波	正弦、方波、噪声、任意波
调制频率	2mHz～50kHz
调制深度	0%～120%
FM调制
载波	正弦、方波、斜波、任意波
源	内部/外部（前面板BNC）
调制波	正弦、方波、噪声、任意波
调制频率	2mHz～50kHz
频偏	1MHz(大)
频率计
输入电平	TTL兼容
输入频率	100mHz～100MHz
频率分辨率	6位/秒
耦合方式	直流
选配功率输出
后面板连接器
接口
标配	USB Device
显示
显示类型	EBTN LCD
电源
电源电压	110V~240VACrms，50Hz/60Hz
