电工电子技能实训工作岛,电工电子多工位一体化综合实训平台

SBDG-01D电工电子技能实训工作岛

一、设备概述

电工电子技能实训工作岛,电工电子多工位一体化综合实训平台是根据以能力为本、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求而研发的产品。该产品包含各类型高品质电源、独立电烙铁电源、以及各类型测量仪表等构成，可完成中小型电子实训、电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。

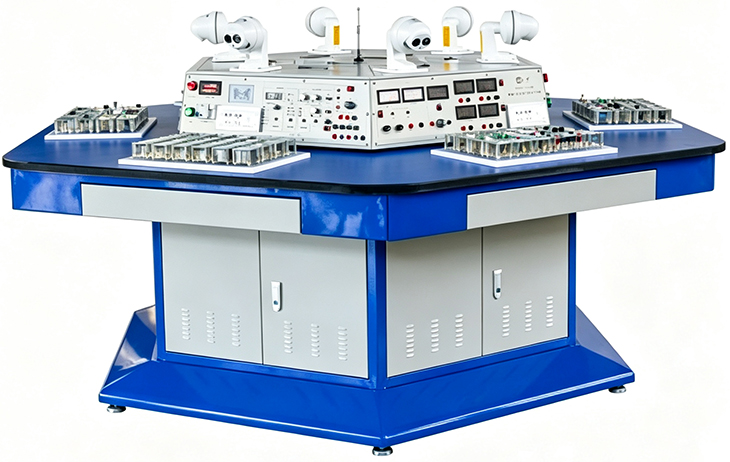

电工电子工作岛为多工位一体化综合实训平台，采用六边形岛式布局，可同时满足多名学生分组实操训练。设备集成电源输出、仪表测量、信号发生、电机驱动、电工电子模块单元，兼容模拟电子、数字电子、电机拖动、电气控制等多门类实训教学。

电工电子实训台台面配置可插拔模块化实训单元，模块采用透明壳体设计，元器件直观可视，方便学生观察内部结构、开展电路搭接、故障设置与排查训练。中央主控单元集成多路交直流电源、各类测量表头、功能信号源、保护告警装置，具备过载、短路安全保护功能，保障实训教学安全。

电工电子技能实训工作岛柜体下部设置储物柜与抽屉，用于收纳实训配件、导线、工具；岛式结构便于教师巡回指导，实现理实一体化教学。适合职业院校电工技术、电子技术、电机与电气控制、智能监控等课程实训考核，既可开展基础验证性实验，也可完成综合性、设计性实训项目，满足日常教学、技能考核、竞赛训练等多种使用场景。

二、技术参数

1.工作电源：单相三线制 AC 220V±10% 50Hz

2.温度：－10～40℃；环境湿度：≤90%（25℃）

3.电源台尺寸：长×宽×高=1350×1169mm×210mm

4.实训桌尺寸：长×宽×高=2165mm×2438mm×825mm

5.整机功耗：≤3KW

6.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、功能特点

工作岛每个工位配有带漏电保护的空气开关，熔断器以确保使用安全，每个工位的电源都带有短路和过流保护且相互独立，互不影响。电子技能工作岛含有3工位，可以在相同专业基础上，将实验实训课题作为一个产品项目，六个面分别完成产品的一个具体环节，根据个人兴趣、专业特长、六个人共同配合完成一个项目。

1、电源：

每个工位有四路二插AC220V输出，以便设备，仪表的扩展使用，网口，并配有带漏电保护的空气开关，指示灯、熔断器以确保使用安全。同时配置了一套智慧电源管理系统，通过刷卡或者上位机控制才能上电。

2、电压表和电流表：

2.1、直流数字电压表一只，测量范围0～30V，三位半显示。

2.2、直流数字电流表一只，测量范围0-2000mA，三位半显示。

2.3、交流数字电压表一只，测量范围0～30V，三位半显示。

2.4、交流数字电流表一只，测量范围0～3A，三位半显示。

3、恒流源输出：

提供一路0-500mA/12V恒流源:采用DAC加MOS管恒流输出，负载稳定度≤5×10-4 ，额定变化率≤5×10-4 。2.8寸TFT液晶屏显示输出电流值、限位电流和负载电流，且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。

4、可调直流电源

提供一路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。

5、交流电压输出

提供一组AC3~24V/2A电源，七档可调。有过载电路保护功能。

6、固定直流稳压电源输出：

一组±12V、±5V直流稳压电源。带有短路保护与过流保护功能。

7、函数信号发生器：

²双通道函数/任意波形DDS信号发生器/频率计数

²正弦波频率范围：0Hz - 2MHz

²方形波频率范围：0Hz - 2MHz

²三角波频率范围：0Hz - 2MHz

²其它波形频率范围：0Hz - 2MHz

²信号输出参数：

²输出通道：一路主波形输出和一路主波形同步的TTL电平输出

²输出波形：正弦波、方波（占空比可调）、三角波、升锯齿波、降锯齿波

²输出幅度：≥10Vp-p(空载)

²输出阻抗：50Ω±10%

²直流偏置：±3V

²方波占空比范围：1%~99%

²TTL输出：

²幅度：>3Vp-p

²扇出系数：>20 TTL负载

²TTL电平上升下降时间：≤20ns

²频率计数器功能：

²计数范围：0-4294967295

²测频范围：1Hz~60MHz

²输入幅度：1Vp-p~20Vp-p

²其它特性：

²显示方式：LCD1602液晶英文显示

²蜂鸣器提示功能：可通过程序设置开启或关闭

²操作特性：全部按键操作，旋钮连续调节

8、实验室智慧用电安全控制系统

²智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

²智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。

9、视频录制系统（选配）

该系统配备了一款智能网络摄像头，可实时监控每个实训台的情况，还可以对拍摄的视频进行保存回放，进一步了解学生实训情况。

²产品参数：可同时支持3个H.264种码流，1个MJPEG码流，适于本地、互联网以及跨平台访问；采用CMOS传感器，支持1080P(1920*1080)、720P(1280*720)实时视频编码；支持802.11b/g/n协议；可实现告警拍照、告警录像、定时拍照、定时录像；支持ONVIF和RTSP协议，使用一个端口传送所有数据，便于集成到NVR或大型客户端软件内置WEB服务器，使用一个端口传送所有数据，便于用户进行网络设置；支持WPS/QSS功能；网页界面支持多语言切换，实现多路同时观看；客户端软件提供多画面观看、长时间录像、录像回放等功能。

10、电子电路模块

²模拟实验电路：

²模拟实验电路模块1：

1.晶体管共射极放大电路

2.晶体管共集电极放大电路

3.场效应管共源极放大电路

模拟实验电路模块2：

4.晶体管两级负反馈放大电路

5.OTL分立件功率放大器电路

6.OTL集成功率放大器电路

7.喇叭功放电路：

²模拟实验电路模块3：

8.差分放大器电路

9.RC桥式正弦波振荡器电路

10.直流稳压电源电路

11.三角波、方波发生器电路

模拟实验电路模块4：

12.同相比例运算电路

13.电压跟随电路

14.反相比例运算电路

15.反相加法运算电路

16.减法运算电路

17.积分运算电路

18.比较器电路

19.二阶低通滤波器电路

20.二阶高通滤波器电路

21.二阶带通滤波器电路

22.二阶带阻滤波器电路

23.可调直流电平输出电路

²模拟实验电路模块5（电路搭试模块）：

24.直流电源供给区

25.经典的面包板电路搭试区

26.直观新颖的分立器件电路搭试区

27.K2A33插孔(2mm)与面包板插孔转接单元

28.电位器区

²数字实验电路1、2：

1.电源供给电路

2.信号源电路：多路时钟信号源（1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ）等单元。

两方波10HZ至10KHZ连续可调单元。

3.两路正向/反向单脉冲触发单元。

4.三态逻辑笔单元：

5.三个DIP14芯片锁紧座单元。

6.六个DIP16芯片锁紧座单元。

7.两个DIP20芯片锁紧座单元。

8.4位时钟数码管BCD译码共阴极驱动电路单元：蜂鸣器驱动单元

9.16路LED二极管驱动电路单元：

10.16路电平状态输出电路：

11.CPLD（EPM570）可编程数字逻辑电路单元

四、设备实训项目

1、基础实验

实验一、晶体管共射极放大器实验

实验二、晶体管共集电极放大器实验

实验三、结型场效应管共源放大器实验

实验四、晶体管两级负反馈放大器实验

实验五、直流稳压电源实验

实验六、OTL集成功率放大器实验

实验七、OTL分立功率放大器实验

实验八、差分放大器实验

实验九、积分、微分、指数、对数运算实验

实验十、比例放大、加减法、比较器运算实验

实验十一、低通、高通、带通、带阻有源滤波器实验

实验十二、RC振荡器实验

实验十三、三角波、方波输出实验

实验十四、门电路电参数的测试

实验十五、CMOS门电路测试

实验十六、门电路逻辑功能及测试实验五组合逻辑电路（半加器全加器及逻辑运算）

实验十七、触发器（一）R-S，D，J-K

实验十八、三态输出触发器及锁存器实验

实验十九、时序电路测试及研究

实验二十、集成计数器及寄存器

实验二十一、译码管和数据选择器

实验二十二、波形产生及单稳态触发器

实验二十三、时序电路应用

2、设计型实验

实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）

实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）

实验三、差分放大器实验（可设置）

实验四、集成运算放大器实验（可设置）

3、系统综合实验

实验一、前置放大、有源滤波、功率放大、音响综合实验

实验二、波形发生器综合实验

五、仪器配置

1、数字示波器

1、★带宽：100M，双通道；

2、★实时采样率：1G Sa/s。

3、★8寸高清液晶屏，分辨率不小于800*600，15*10网格显示，波形显示细腻（可选配触摸屏）；

4、★存储深度：不低于 80M点；

5、最大波形刷新率不低于70000次/秒；

6、★具有自动跟踪测量功能，示波器可以持续跟踪被测信号变化，自动调整触发类型、电压档位、时基档位到合适位置（无需手动干预），便以查看被测信号波形细节。（并非自动设置功能）

7、★两个通道垂直档位分别由两个独立的旋钮控制，使操作更便捷。

8、具有电流测量功能，方便电压、电流切换测量。

9、便捷的一键式设计，支持一键式打印和一键恢复出厂设置。

10、具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，方便二次开发，同时提供编程手册。

11、★支持加、减、乘、除、开方、积分、微分、自定义数学运算及数字滤波等运算功能；

12、★配置FFT功能，支持分屏显示功能，支持Hamming、Rectangle、Blackman、Kaiser、Bartlett 6种窗口模式，支持Vrms与dB切换。

13、具有COPY功能，可选择原底色存储，也可选择纯白底色存储，方便教师及学生编辑文件时调用。

14、★通道菜单支持电压/电流显示切换，电流测量范围不小于100.0mA/V ~ 1KA/V；

15、配置不少于38种自动测量项：峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数，FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积等；

16、具备不少于边沿、视频、脉宽、斜率、欠幅、窗口、Timeout、第N边沿等触发类型，支持逻辑触发，总线触发（I2C、SPI、RS232、CAN）；可选配解码功能；

17、★10、内置锂电池，13200mAH（选配），使用时间不小于4小时，方便户外测试。同时可以浮地测量，直接观察220V市电。

序号	产品名称	型号/规格	数量	单位
1	数显恒温焊台	工作电压AC220V50Hz/60Hz、使用温度范围：100～400℃、10s快速回温、数字校正、自动休眠、外型尺寸：165mm×113mm×90mm。	1	套
2	电子剪切钳	世达 5寸	1	把
3	带刃剥线钳	世达6寸	1	把
4	尖嘴钳	世达 6寸	1	把
5	十字螺丝刀	世达5*75mm	1	把
6	一字螺丝刀	世达5*75mm	1	把
7	一字螺丝刀（小）	世达3*70mm	1	把
8	十字螺丝刀（小）	世达3*70mm	1	把
9	吸锡器	台湾宝工	1	把
10	镊子	110mm	1	把
11	美工刀	世达80mm	1	把
12	剪刀	7寸	1	把

序号	产品名称	型号/规格	数量
1	电子技能实训工作岛	1350×1169×210mm（3工位，6个面）	1台
2	电子技能实训工作桌	2165×2438×750mm	1张
3	电子电路模块		3套
4	凳子	高度可调节	6张
5	实验导线		3包
6	红外网络摄像机（选配）		6台
7	交换机（选配）		1套
8	网线		6条
9	壁装支架（选配）	DS-1272ZJ-110	6套
10	鳄鱼夹连线	500mm 一头鳄鱼夹一头灯笼，黑	9条
11	鳄鱼夹连线	500mm 一头鳄鱼夹一头灯笼，红	9条
12	IC卡		3张
13	上位机软件及视频控制软件		1套
14	说明书		3份
15	硬盘录像机（选配）	一个教室配1台	1台
16	硬盘（选配）	一个教室配1套	1套
17	数字示波器	NDS102S	3台
18	数字万用表	OW18B	3台
19	工具	详见工具清单	3套
