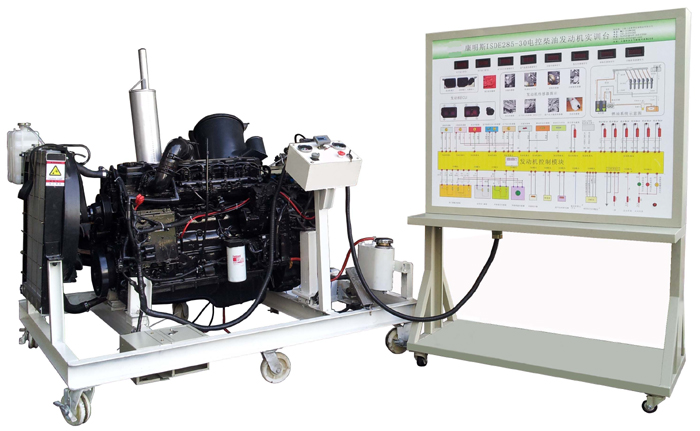

SBQC-FD-1康明斯4缸电喷柴油机运行检测实验台
一、产品简介
康明斯4缸电喷柴油机运行检测实验台，3.8L采用电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、技术规格
外形尺寸：1500×1000×1700mm(长×宽×高)
工作电源：直流12V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
五、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图（950*900*4mm铝塑板） |
套 |
1 |
|
2 |
组合仪表 |
套 |
1 | |
|
3 |
发动机控制电脑(ECU) |
全新 |
台 |
1 |
|
4 |
诊断座 |
OBDⅡ |
个 |
1 |
|
5 |
点火开关 |
个 |
1 | |
|
6 |
电控高压共轨柴油发动机总成 |
康明斯4缸，3.8L;翻新 |
套 |
1 |
|
7 |
燃油箱 |
10L |
个 |
1 |
|
8 |
油门控制装置 |
套 |
1 | |
|
9 |
进、排气管(带保护罩) |
套 |
1 | |
|
10 |
水箱(含不锈钢保护罩) |
套 |
1 | |
|
11 |
冷却电子风扇 |
12V，80W |
个 |
2 |
|
12 |
蓄电池 |
12V 80Ah |
台 |
1 |
|
13 |
继电器 |
含：主继电器、起动继电器、冷却风扇继电器、预热继电器等 |
套 |
1 |
|
14 |
保险丝盒 |
个 |
1 | |
|
15 |
电源总开关 |
50A |
个 |
1 |
|
16 |
移动台架(带自锁脚轮装置) |
1500×1000×1700mm(长×宽×高) |
台 |
1 |
|
17 |
故障模拟与排除装置 |
套 |
1 |
