汽车电工电子技能实训工作岛技术参数与配置

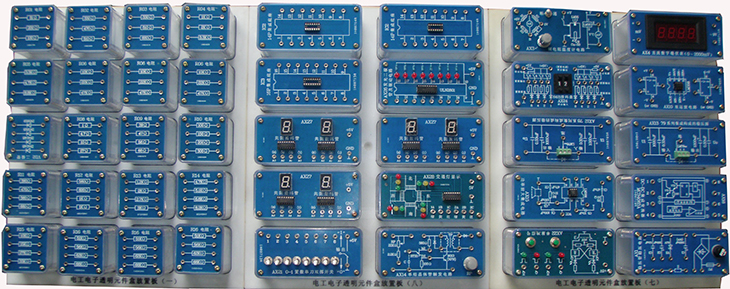

（透明电工电子元件模块示例图）
|
编号 |
技术指标名称 |
技术参数和性能指标 |
|
1 |
实训工作台（5套） |

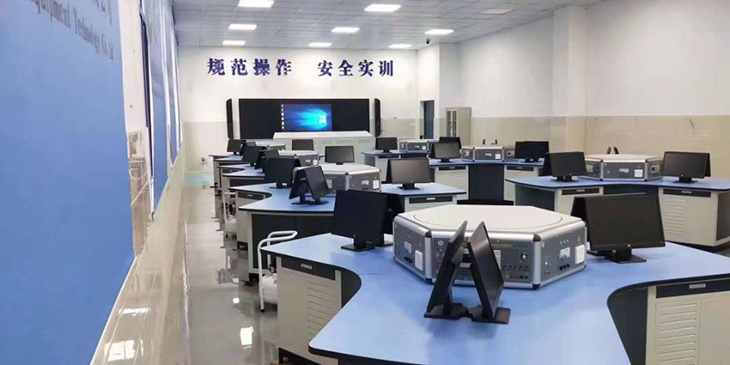

实训工作台要求采用3边弧形工作岛设计,工位与工位之间采用圆弧形过渡板连接。桌体采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，桌面板采用不小于25mm厚防火、防水、耐磨、防蛀的高密度板。实训桌下面还设有双开门式存储柜等，可放置实训模块、实训导线和资料等。 |
|
2 |
电源控制屏（每套提供3组独立电源） |
六边形电源控制屏为铁质双层亚光密纹喷塑结构，采用铝质或钢质面板。控制屏顶部为公共操作平台，平台分6个面。由3组相互独立的实训电源组成。每组主要由交流电源、直流可调稳压电源、直流稳压电源和测量仪表等组成，可同时容纳6人完成实训。每组都配有带漏电保护的空气开关，以确保使用安全。功能参数如下： 1.交流电源部分 (1)提供三相固定380V交流电源及单相0～250V连续可调交流电源，配备1台单相调压器，规格为0.5kVA/0～250V。380V交流电源输出处设有短路保护措施。配有一只指针式交流电压表，通过波段开关切换可指示三相固定380V交流电源输出电压。 (2)低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，同时提供17-0-17V带有中心抽头的变压器输出1组，输出端具有短路保护功能。 2.直流电源部分?? (1)提供0～220V连续可调直流电源，电源输出处设短路保护，当直接短路或所带负载太大，系统即可保护输出电源。 (2)提供直流可调稳压源，输出电压0～30V。自动换档，具有短路软截止型保护和自动恢复功能，设有三位半数显指示电压。 (3)提供四路固定直流电源：±5V/0.5A、±12V/0.5A每路均具有短路保护功能。 3.测量仪表 (1)多量程高精度交直流数显电压表一只 采用智能型工业级一体式48*96系列仪表，故障率低，能对交直流电压信号进行测量，测量范围0～500V，量程自动判断、自动切换，四位LED显示，精度0.5级，模块带交直流测量切换。 (2)多量程高精度交直流数显电流表一只 采用智能型工业级一体式48*96系列仪表，故障率低，能对交直流电流信号进行测量，测量范围0～5A，量程自动判断、自动切换，四位LED显示，精度0.5级，模块带交直流测量切换。 (3)交流电参数智能测试仪 由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。测量精度0.5级，电压、电流量程分别为450V、5A，可显示有功功率、无功功率、电压、电流、功率因数及负载的性质、交流信号的频率等；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。 |
|
3 |
函数信号发生器/频率计（1台/套） 整个实训室共5套 |
1.输出波形：正弦，方波，三角波，锯齿波 2.频率范围：0.2Hz～2MHz，直接数字设置或旋钮连续调节LCD1602液晶英文显示。 3.输出幅度：≥9Vp-p(空载)，阻抗50Ω±10% 4.输出衰减：20dB、0dB由“衰减”按键切换选择 5.频率计：自带60MHz频率计功能，对内部/外部信号进行频率测量 6.频率精度高：频率精度可达到10-6数量级 |
|
4 |
数字示波器(3个/套)整个实训室共15个 |
双踪数字示波器： 要求具有以下功能： 1）100MHz带宽，存储深度64kpts，采样率1GS/s波形捕获率5,000wfms/s。 2）7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800 × 480 像素 ； 3）34种波形参数自动测量 4）多种频率标准方波输出: 10Hz、 100Hz、 1kHz、 10kHz 5）等效采样/实时采样可任 意切换 6）李沙 育波形相位测量 7）支持即插即用USB存储设备 ,并可通过USB与计算机通信和远程控制 |
|
5 |
万用表(3块/套) 整个实训室共15块 |
1.显示位数：4000字 2.直流电压精度：0.5% 3.交流电压：1000V 4.交流毫伏：400mV 5.直流电压：1000V 6.直流毫伏：400mV 7.交直流微安：4000uA 8.交直流毫安：400mA 9.交直流安培：10A 10.电阻：40MΩ 11.电容：4000uF |
|
6 |
电工电子实训模块(3套/套) 整个实训室共15套 |
提供一套实训模块，可以完成直流电路、交流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训模块有四个弹性插脚，与专用实训孔板配套使用。详细模块器件清单： |
|
7 |
实训组件(3套/套) |
1.继电接触控制（一） 提供交流接触器（线圈电压为220V）、热继电器及模拟灯泡各一只，带灯按钮三只（黄、绿、红各一只）。 2.继电接触控制（二） 提供交流接触器（线圈电压220V）两只、时间继电器（通电延时，线圈电压220V）一个，以及能耗制动电源变压器、整流二极管、电阻等。 3.高压直流稳压电源 励磁电源220V/0.5A；电枢电源40V～220V/2A连续可调。 4.三相鼠笼电机（△380V） 电机的三个绕组均已引出，接线方便。 5.直流并励电动机（220V） 电机的两个绕组均已引出，接线方便。 6.配套电工电子工具1套（置于收纳工具盒内） 功率试灯、75W电烙铁、吸锡器、尖嘴钳、斜口钳、剥线钳、镊子、剪刀、一字螺丝刀、十字螺丝刀、钟表批、焊锡丝、取线器、压线钳。 7.步进电机智能控制箱 提供步进电机及步进驱动控制系统1套，提供脉冲发生器，+24V电源等。 8.精密十进制可调电阻箱1个 提供0-900欧姆/0.3A可调电阻1组，带有波段开关1个。 提供0-90欧姆/1A可调电阻1组，带有波段开关1个。 提供0-9欧姆/2A可调电阻1组，带有波段开关1个。 提供0-0.9欧姆/2A可调电阻1组，带有波段开关1个。 |
|
8 |
实训室智慧用电安全控制系统1套
|
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 1）、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！ 2）、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。 3）、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！ 4）、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。 5）、报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。 6）、用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。 |
|
9 |
提供正版电工电子教学辅助资源软件1套 |
1系统软件配置要求 1）电子仪表仪器仿真教学实训软件 本软件要求包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器，每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高，是电子技术仿真实训室必备的主体软件。 2）电工作业培训教学软件（安全用电） 本软件需包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。 软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。 3）模拟电子技术仿真教学软件 本软件需包含模拟电子技术实训实训常开设的延时电路等共18个实训实训项目（详见实训项目）。每个项目根据实训需要，设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务，以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。技术参数：包含十八大实训模块：延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。 4）数字电子技术仿真教学软件 内容需包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实训实训项目，每个项目根据实训需要，设置了数量不等的实训任务，以便操作者循序渐进地得到训练。 本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。 技术参数：包含七大实训模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。 5）电子技能虚拟实训室教学系统 要求采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元。 |
|
10 |
在线教育课程开放平台（配1个登录帐号） |
1）本系统是互通教学多元化管理平台，将传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！ 2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。 3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！ 4）配套微课内容不少于30课时。 |
|
11 |
设备要求 |
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz 2.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m 3.额定功率：≤1kW 4.安全保护：漏电保护（动作电流≤30mA）、过流保护、熔断器保护等功能，安全符合国家相关标准。 5.要求实训项目不少于以下内容： 电工基础实训项目 1）电气测量概述 2）直流电路 1、电气仪表的使用和测量误差的计算； 2、电路元件伏安特性的测绘； 3、未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用（综合应用项目）； 4、电位、电压的测定及电路电位图的绘制； 5、基尔霍夫定律的验证与应用； 6、常用供电电路特点和电子电路最大功率输出条件的研究； 7、实际直流稳压电源和直流稳流电源的研究（综合应用项目）； 8、叠加定理的验证与应用―多信号叠加控制电路的研究（综合应用项目）； 9、戴维南定理和电桥电路的应用―铜电阻温度计电路的研究（综合应用项目）； 3）交流电路 10、电阻电感串联电路（日光灯电路）的分析与研究； 11、阻容移相电路的应用―调光台灯电路的研究（综合应用项目）； 12、交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究； 13、R、L、C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究； 14、R、L、C串联谐振电路的； 15、三相四线制负载电压，电流的测量； 16、三相三线制对称负载星形及三角形接法时负载电压与电流的测定； 4）磁路自感、互感与变压器 17、自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法； 18、互感电路的研究； 19、单相变压器特性的研究； 20、单相变压器并联运行特点的研究； 5）电路暂态过程 21、一阶电路暂态过程的研究； 22、微分电路和积分电路及其应用（综合应用项目）； 模拟电子技术综合应用、创新实训项目 23、常用二极管的性能测试及应用； 24、双极晶体管及场效管输出特性的测定； 25、单管放大电路的研究； 26、两极放大电路及负反馈放大电路的研究； 27、助听器电路的调试（电子产品线路）（综合应用）； 28、恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）； 29、三极管放大电路故障排除； 30、整流、滤波及稳压电路的研究； 31、直流稳压正、负电源电路的研究； 32、典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）； 33、OTL功率放大电路的故障排除； 34、LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）； 35、运算放大器基本运算电路； 36、对由运放器组成的积分运算电路、微分运算电路； 37、对由运放器组成的电压比较器传输特性的研究； 38、气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）； 39、方波、三角波和锯齿波发生器电路的研究与测试； 40、三角波、方波及正弦波发生器的制作竞赛； 41、RC（文式桥式）正弦波振荡器和制作与调试； 42、电容三点式LC正弦波发生器； 43、有源滤波电路研究； 44、直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）； 45、恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）； 数字电子技术综合应用、创新实训项目目录 基础实训项目 46、基本逻辑门电路功能测试； 47、优先编码器功能测试； 48、二进制译码器和数据选择器功能测试； 49、全加器和超前进位全加器功能测试； 50、数值比较器功能测试； 51、七段码锁存/译码/驱动器功能测试； 52、各类触发器功能测试； 53、双向移位寄存器功能测试； 54、二一五一十进制计数器功能测试； 55、二位十进制计数/译码/驱动/显示电路； 56、可逆十进制计数电路功能测试； 57、N进制计数电路功能测试； 58、555定时器基本应用电路； 59、微分型单稳态触发器； 60、集成单稳态触发器及其应用； 61、集成施密特触发器及其应用； 综合应用实训项目 62、声光控制节能路灯电路（电子产品线路）（综合应用）； 63、8线数据传输电路（电子产品线路）（综合应用）； 64、4位环形计数节拍发生器（电子产品线路）（综合应用）； 65、秒脉冲信号发生器（电子产品线路）（综合应用）； 66、救护车/消防车声响报警电路（电子产品线路）（综合应用）； 67、D/A转换器将数码转换成单极性、双极性模拟电压； 68、数控变频三角波—方波发生器； 69、移位寄存器彩灯显示电路（电子产品线路）（综合应用）； 70、8位优先编码器抢答电路（电子产品线路）（综合应用）； 71、触摸式密码电子锁电路（电子产品线路）（综合应用）； 72、数字钟电路（电子产品线路）（综合应用）； 73、二位十进制计数符合电路（电子产品线路）（综合应用）； 74、交通灯控制电路（电子产品线路）（综合应用）； 75、升/降阶梯波发生器（电子产品线路）（综合应用）； 76、光电转换加/减计数电路（电子产品线路）（综合应用）； 电力电子技术及应用、创新实训项目 77、晶闸管的控制特性及它作为固体开关的应用（电子产品）（综合应用项目）； 78、单结晶体管触发电路（电子产品）（综合应用项目）； 79、晶闸管单相半控桥式整流电路（电阻负载）的调试与分析； 80、晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究； 81、IGBT管直流斩波电路的调试与分析； 82、双向晶闸管单相交流调（调光台灯）电路的制作与调试（电子产品）（综合应用项目）； 83、双极晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品）（综合应用项目）； |
提供一套实训模块，可以完成直流电路、交流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训模块有四个弹性插脚，与专用实训孔板配套使用。详细模块器件清单：
|
名称 |
元器件规格 |
数量 |
|
RJ水泥电阻(5W) |
51Ω |
1块 |
|
100Ω |
||
|
200Ω |
||
|
RJ金属膜电阻(2W) |
330Ω |
1块 |
|
470Ω |
||
|
510Ω |
||
|
RJ金属膜电阻(2W) |
330Ω |
1块 |
|
510Ω |
||
|
680Ω |
||
|
RJ金属膜电阻(2W) |
1k |
1块 |
|
2k |
||
|
3k |
||
|
RJ金属膜电阻(2W) |
3k |
1块 |
|
4.7k |
||
|
6.8k |
||
|
RJ金属膜电阻(2W) |
10k |
3块 |
|
22k |
||
|
47k |
||
|
水泥电阻 |
0.1Ω |
1块 |
|
0.2Ω |
||
|
0.36Ω |
||
|
RJ金属膜电阻(1W) |
1Ω |
1块 |
|
4.7Ω |
||
|
10Ω |
||
|
27Ω |
||
|
RJ金属膜电阻(1W) |
39Ω |
1块 |
|
47Ω |
||
|
56Ω |
||
|
68Ω |
||
|
RJ金属膜电阻(1W) |
100Ω |
1块 |
|
150Ω |
||
|
200Ω |
||
|
300Ω |
||
|
RJ金属膜电阻(1W) |
390Ω |
1块 |
|
470Ω |
||
|
560Ω |
||
|
680Ω |
||
|
RJ金属膜电阻(1/2W) |
560Ω |
1块 |
|
820Ω |
||
|
1k |
||
|
1k |
||
|
RJ金属膜电阻(1/2W) |
1.2k |
1块 |
|
2k |
||
|
2.7k |
||
|
3k |
||
|
RJ金属膜电阻(1/2W) |
4.7k |
1块 |
|
5.1k |
||
|
6.8k |
||
|
8.2k |
||
|
RJ金属膜电阻(1/2W) |
10k |
1块 |
|
15k |
||
|
24k |
||
|
33k |
||
|
RJ金属膜电阻(1/2W) |
51k |
4块 |
|
51k |
||
|
62k |
||
|
68k |
||
|
RJ金属膜电阻(1/2W) |
100k |
4块 |
|
270k |
||
|
390k |
||
|
470k |
||
|
RJ金属膜电阻(1/2W) |
900k |
1块 |
|
1M |
||
|
2M |
||
|
10M |
||
|
RJ金属膜电阻(1/2W) |
120Ω |
1块 |
|
180Ω |
||
|
220Ω |
||
|
620Ω |
||
|
RJ金属膜电阻(1/2W) |
1.5k |
1块 |
|
2.2k |
||
|
2.7k |
||
|
3.9k |
||
|
RJ金属膜电阻(1/2W) |
6.8k |
1块 |
|
20k |
||
|
24k |
||
|
47k |
||
|
RJ金属膜电阻(1/2W) |
51k |
1块 |
|
150k |
||
|
220k |
||
|
3M |
||
|
RJ金属膜电阻(1/2W) |
510k |
2块 |
|
1M |
||
|
2M |
||
|
2M |
||
|
CL聚脂膜电容 |
1000pF |
2块 |
|
2200pF |
||
|
3300pF |
||
|
CBB聚丙烯膜电容 |
4700pF |
2块 |
|
0.01μF |
||
|
0.022μF |
||
|
CBB聚丙烯膜电容 |
0.033μF |
4块 |
|
0.047μF |
||
|
0.1μF |
||
|
CBB聚丙烯膜电容 |
0.22μF |
1块 |
|
0.47μF |
||
|
1μF |
||
|
CBB聚丙烯膜电容 |
0.47μF |
1块 |
|
1μF |
||
|
0.33μF |
||
|
CD铝电解电容 |
3.3μF |
2块 |
|
4.7μF |
||
|
10μF |
||
|
CD铝电解电容(50V DC) |
100μF |
1块 |
|
220μF |
||
|
470μF |
||
|
CBB聚丙烯膜电容 |
0.5μF/500V |
1块 |
|
1μF/500V |
||
|
CC瓷片电容 |
20pF |
1块 |
|
CL聚脂膜电容 |
1500pF |
|
|
2200pF |
||
|
CC瓷片电容 |
20pF |
1块 |
|
33pF |
||
|
100pF |
||
|
可调电容 |
3-15pF |
1块 |
|
220pF |
||
|
7-51pF |
||
|
CC瓷片电容 |
20pF |
1块 |
|
CL聚脂膜电容 |
2200pF |
|
|
5600pF |
||
|
CBB聚丙烯膜电容 |
0.047μF |
1块 |
|
0.01μF |
||
|
0.1μF |
||
|
CD铝电解电容 |
2.2μF |
2块 |
|
33μF |
||
|
47μF |
||
|
WX线绕电位器 |
100(5W) |
1块 |
|
WH碳膜电位器 |
470(0.5W) |
1块 |
|
WH碳膜电位器 |
1K(0.5W) |
1块 |
|
WX线绕电位器 |
4.7K(0.5W) |
1块 |
|
WH碳膜电位器 |
10K(0.5W) |
1块 |
|
WH碳膜电位器 |
22K(0.5W) |
1块 |
|
WH碳膜电位器 |
33K(0.5W) |
1块 |
|
WH碳膜电位器 |
47K(0.5W) |
1块 |
|
WH碳膜电位器 |
100K(2W) |
1块 |
|
WH碳膜电位器 |
470K(2W) |
1块 |
|
WH碳膜电位器 |
1M(0.5W) |
1块 |
|
线绕电感 |
L=30mH |
1块 |
|
线绕电感 |
L=100mH |
1块 |
|
色环电感 |
22μH |
1块 |
|
82μH |
||
|
220μH |
||
|
色环电感 |
47μH |
1块 |
|
100μH |
||
|
330μH |
||
|
脉冲变压器 |
KMB-0021 |
1块 |
|
集成底座 |
8P |
2块 |
|
14P |
5块 |
|
|
16P |
4块 |
|
|
18P |
2块 |
|
|
20P |
1块 |
|
|
28P |
1块 |
|
|
稳压二极管 |
1N4728A (3.3V 1W) |
1块 |
|
1N4733A (5V 1W) |
||
|
1N4735A (6.2V 1W) |
||
|
稳压二极管 |
1N4738A (8.2V 1W) |
1块 |
|
1N4740A (10V 1W) |
||
|
1N4742A (12V 1W) |
||
|
双向稳压管 (1W) |
5V |
1块 |
|
8.2V |
||
|
10V |
||
|
12V |
||
|
整流二极管 |
1N4007 |
1块 |
|
1N4007 |
||
|
1N4007 |
||
|
1N4007 |
||
|
开关二极管 |
1N4148 |
1块 |
|
1N4148 |
||
|
肖特基二极管 |
1N5818 |
|
|
1N5819 |
||
|
三极管 |
TIP42C |
1块 |
|
三极管 |
BU406 |
|
|
三极管 |
9012 |
1块 |
|
三极管 |
TIP41C |
|
|
三极管 |
9013 |
1块 |
|
三极管 |
TIP41C |
|
|
场效应管 |
3DJ7 |
1块 |
|
晶闸管 |
BT151 |
|
|
增强型场效应管 |
IRF630 (N沟道) |
1块 |
|
IRF9620 (P沟道) |
||
|
IGBT管 |
10N60 |
1块 |
|
1N4148 |
||
|
晶闸管电路 |
(BT151、51Ω、0.1uF)×3 |
1块 |
|
双向触发二极管 |
DB3 |
1块 |
|
双向晶闸管 |
BT136 |
|
|
仪表开关 |
KN32B |
1块 |
|
复位按钮开关 |
AN4 |
1块 |
|
钮子开关 |
KN61 |
1块 |
|
白炽灯座 |
|
2块 |
|
信号灯 |
6.3V |
1块 |
|
保险丝 |
|
1块 |
|
电流表插座 |
|
2块 |
|
共阴数码管 |
|
1块 |
|
电阻 |
300Ω |
|
|
稳压集成 |
LM7805 |
1块 |
|
LM317 |
||
|
MIC声电传感器 |
|
1块 |
|
石英晶体振荡器 |
32.768kHz晶振 |
|
|
电阻10M |
||
|
33pF电容×2 |
||
|
扬声器 |
8Ω |
1块 |
|
蜂鸣器 |
|
1块 |
|
LED |
|
|
|
气敏元件 |
QM-N5 |
1块 |
|
三极管插座 |
|
1块 |
|
元件插座 |
|
1块 |
|
音乐芯片 |
|
1块 |
|
二极管 |
1N4007 |
1块 |
|
电容 |
1000μF/50V |
|
|
100μF/35V |
||
|
0.1μF |
||
|
稳压管 |
1N4733(5.1V) |
|
|
电阻 |
100Ω |
1块 |
|
温度传感器 |
LM35 |
|
|
珐琅电阻 |
RX20-10W 20Ω |
|
|
钮子开关 |
AN4 |
|
|
电位器 |
470Ω |
|
|
铜电阻 |
Cu-50 |
|
|
二极管 |
1N4007 |
1块 |
|
电容 |
470μF/50V |
|
|
100μF/25V |
||
|
0.01μF |
||
|
电位器 |
10K/WH5 (2) |
1块 |
|
电容 |
10μF/50V (2) |
|
|
集成 |
OP07 |
|
|
二极管 |
1N4148(2) |
|
|
集成运放 |
LM358 |
1块 |
|
继电器 |
12V |
1块 |
|
三极管 |
9013 |
|
|
二极管 |
1N4148 |
|
|
电容 |
1000μF/50V (2) |
1块 |
|
0.33μF (2) |
||
|
银针 |
|
|
|
电容 |
1000μF/50V (2) |
1块 |
|
0.33μF (2) |
||
|
银针 |
|
|
|
电位器 |
10K/WH5 (2) |
1块 |
|
单结晶体管 |
BT33 |
|
|
电阻 |
2.2K |
|
|
100 |
||
|
560 |
||
|
三极管 |
9013 |
|
|
二极管 |
1N4148×2 |
|
|
功放 |
LM386 |
1块 |
|
电阻 |
10Ω(2) |
|
|
电容 |
0.047μF(2) |
|
|
10μF/35V |
||
|
0.1μF |
||
|
100μF |
||
|
集成芯片 |
MC34063A |
1块 |
|
拨码开关 |
红 |
1块 |
|
电阻 |
1k(2) |
|
|
电位器 |
10KΩ/WH5(2) |
|
|
插座 |
2P(2) |
|
|
3P(1) |
||
|
拨码开关 |
红 |
1块 |
|
电阻 |
1k(2) |
|
|
电位器 |
10kΩ/WH5(2) |
|
|
插座 |
2P(2) |
|
|
3P(1) |
||
|
光电开关 |
LG-JT02×2 |
1块 |
|
电机 |
|
|
|
芯片 |
74LS14 |
|
|
二极管 |
1N4007 |
1块 |
|
钮子开关 |
KNX(10) |
|
|
碳膜电阻器 |
1kΩ(4个) |
1块 |
|
3kΩ(4个) |
||
|
发光管 |
Φ5红(2个) |
|
|
Φ5绿(2个) |
||
|
双列直插集成块 |
4050 |
|
|
74LS00 |
||
|
复位按钮 |
AN4(2个) |
|
|
电阻 |
100Ω(10个) |
1块 |
|
钮子开关 |
KN62(1个) |
|
|
按钮 |
10 |
|
|
电阻 |
100k(10) |
2块 |
|
复位开关 |
AN4(2) |
|
|
8421拨码盘 |
2位 |
|
|
电阻 |
51k (8) |
|
|
二极管 |
1N4148(8) |
|
|
集成 |
555 |
2块 |
|
电位器 |
100k(2) |
|
|
电阻 |
10k(2) |
|
|
300Ω |
||
|
二极管 |
1N4148(2) |
|
|
电容 |
10μF |
|
|
0.1μF |
||
|
0.01μF |
||
|
钮子开关 |
KN61 |
|
|
碳膜电阻器 |
300Ω(10个) |
1块 |
|
1kΩ(10个) |
||
|
二极管 |
1N4007 |
|
|
发光管 |
Φ5红(10个) |
|
|
三极管 |
9013(10个) |
|
|
集成 |
4511 |
4块 |
|
电阻 |
300Ω(14) |
|
|
共阴数码管 |
|
|
|
LED |
红(4)绿(4) 黄(4) |
1块 |
|
电阻 |
51Ω |
|
|
集成电路 |
ULN2003 |
|
|
聚丙烯薄膜电容器 |
CBB61-500V-2μF |
1块 |
|
CBB61-500V-4μF |
||
|
CBB电容器 |
CBB-63V-0.1μF |
1块 |
|
CBB-63V-2.2μF |
||
|
铝电解电容器 |
CD11-50V-22μF 3个 |
1块 |
|
色环电感器 |
4.7mH 1个 |
1块 |
|
10mH 1个 |
||
|
30mH 1个 |
||
|
金属膜电阻器 |
RJ17-2W-1.01Ω±0.5% 1个 |
1块 |
|
RJ17-2W-11.1Ω±0.5% 1个 |
||
|
RJ17-2W-120Ω±1％1个 |
||
|
金属膜电阻器 |
RJ17-2W-900Ω±0.5% 1个 |
1块 |
|
RJ17-2W-9.9kΩ±0.5% 1个 |
||
|
RJ17-2W-51Ω±5％1个 |
||
|
金属膜电阻器 |
RJ16-1W-2.4Ω±5％ 2个 |
1块 |
|
RJ16-1W-30Ω±5％1个 |
||
|
RJ17-2W-50kΩ±0.1%1个 |
||
|
金属膜电阻器 |
RJ14-0.25W-1kΩ±1％ 4个 |
2块 |
|
表头 |
100uA |
1块 |
|
脉冲变压器 |
2：1 |
1块 |
|
插座 |
启辉器座 |
1块 |
|
插座 |
螺口平灯座 个 |
4块 |
|
普通保险丝座 |
BLX-5×20 |
1块 |
