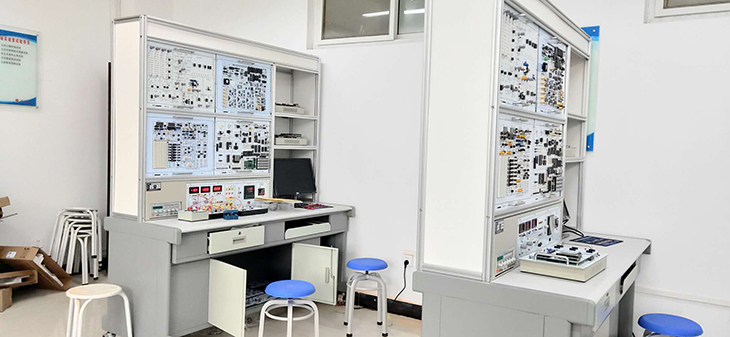

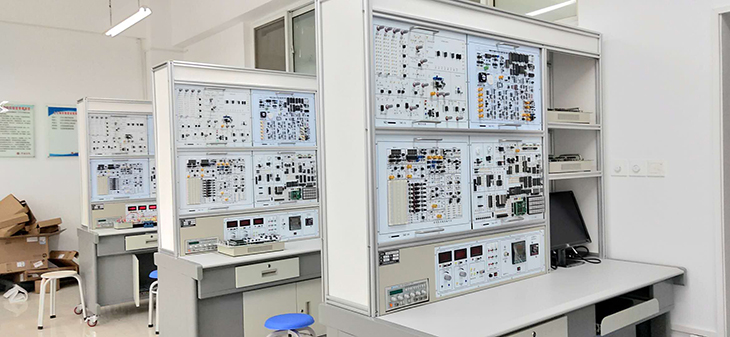

SBJCS-1113型创新型测控传感器技术综合实验实训平台

一、概述

1.创新型测控传感器技术综合实验实训平台能满足传感器与检测技术课程群的实验需求,并且具有占用空间小、挂箱设计规范、互换性强,从基本实验到构成完整系统在一台实验装置上便可以全部实现。避免了不同课程需要不同实验装置、占用空间大、难以构成完整系统、不方便实施综合性和设计型实验的麻烦。

2.能适应不同专业和不同层次的教学需要,可按不同需求选择不同的配置,并可根据用户的要求增添实验挂箱。

3.实验装置能完成传感器与检测技术相关课程实验,通过实验能掌握各种传感器原理、信号处理电路及检测方法。

4.传感器部分:包括压力、压电、应变、电容、霍尔、温度、光敏、气敏(酒、C0)、电涡流、光纤位移、长光栅位移、差动变压器、光电耦合等各种常见传感器。

5.检测部分:利用工业实际中广泛采用的成熟电路完成对各种传感器信号的拾取、转换、调理、采样、存储、解算、控制及显示等处理电路,实验装置充分考虑抗干扰及可靠性技术的应用,学生可以学以致用。

6.通过使用本实验平台,有利于广大学生对书本知识的理解和深化,在完成传感器与检测技术等一系列基本实验后,便能掌握传感器与检测技术课程群所要求的基本原理、操作技能和动手能力。若再完成一个或几个综合型实验,则对系统有一个较为全面的认识,形成基本的解决实践问题的知识体系。如果能进一步完成设计型乃至创新型实验,则将形成解决实践问题的能力和积累解决实践问题的经验,进而培养其创新精神和创新能力。

二、特点

1.模块化设计:采用标准的模块化设计,增强系统的结构性和互换性。

2.总线标准:建立统一的内总线和接口约定,以实现最灵活的个性化配置、扩展和系统管理。

3.可更换的核心系统:为适应不同厂家的处理器、不同种类的处理器,通过改变系统核心卡来实现使用不同家族的单片机或者是不同种类的处理器(MCUDSPARM)等来组成系统。

4.快速连接线设计:提供三种连线方式

①采用金质缩紧孔单线接线;

②采用排线集中接线;

③自动免连线模式接线。各模块在设计时均融入三种连线方式于设计过程。

5.一机多用:采用实验现场与实验准备室相结合的设计构思,在实验装置上仅配备最常用的模块,在实验装置内放置次常用模块,在实验准备室中放置其他模块。由此实现了该实验装置能够实现一机多用、便于扩展和综合的目标。

6.接近工程实际:实验装置上采用多种工业型传感器,既可以用来完成传感器原理、结构与调理电路的教学,也可以用解决工业工程和过程中的实际问题。

7.学以致用:构成实验装置中的智能仪器的各模块,在其设计时充分体现实际系统的抗干扰设计技术和可靠性设计技术,其核心卡可作为实际智能仪器的核心单元。实验装置中信号转换与信号调理电路采用工业和工程实际中所采用的成熟电路。实验装置中使用的各种数字信号处理方法,采用典型的也是未来实践系统首选的数字信号处理手段,具有很强的工程实用特征。

8.持续发展:结合单片机、嵌入式单片、FPGACPLDDSPARM知识可以将检测系统或智能仪器提高到更高的层次。

9.智能仪器仪表设计:结合工程实际给出了一个将常规仪器实现智能化的实例。

10.虚拟仪器仪表设计:结合数据采集卡设计虚拟仪器仪表。

11.研究与创新能力培养:实验装置中选用的几项综合型实验,是典型的检测仪表或工业应用系统的微型化,既能够使学习者领略检测技术的典型应用和掌握成熟可靠的检测系统的设计技术,又是培养和发挥学生创新能力、开展创新实验的实验平台。

l2.开放式设计:实验装置中的软、硬件及系统均按照全开放的思想进行设计,以便于学生开展研究型和创新型的实验。

13.最小知识单元:为每个模块均可拆分到该知识层次的最小知识单元。

三、适用范围

实验台主要针对高校大学生课程设计、毕业设计和电子设计竞赛的开发平台,体现了灵活、开放、创新、综合、跨领域、跨专业的设计理念。其功能扩展模块覆盖了多个专业多门课程,适合电子类、通信类、自动化类、计算机类、机电类、测控仪器类等专业的学生进行综合、创新设计。

四、结构简介

创新型测控/传感器技术综合实验实训装置由控制屏,实验桌、活动挂箱及扩展模块、实验箱组成。实验台美观大方,尺寸可选;活动挂箱包括CPU挂箱、接口挂箱、对象挂箱、ARM挂箱、DSP挂箱;其功能扩展模块覆盖了多个专业多门课程,包含CPU类、通用接口类、人机界面类、信号变换隔离类、通信类、执行机构类、传感器类共40多项。

五、创新型测控/传感器技术综合实验实训平台技术指标

1.输入电源:单相三线220V±10  50Hz

2.工作环境:温度10℃+40℃相对湿度<85(25℃)  海拔<4000m

3.绝缘电阻:大于3MΩ

4.漏电保护:漏电动作电流不大于30mmA,动作时间不大于01

5.装置容量:<200VA

6.外形足寸:1620mm×750mm×1600mm,以实物为准。

六、创新型测控/传感器技术综合实验实训装置的配备及技术性能

创新型测控/传感器技术综合实验实训装置主要由实验控制屏和实验桌两部分组成。

 (一)实验控制屏

A.电源及保护体系

1)直流稳压电源,每套功能配置如下:

①±5VlA±12V1A±15V1A各两路,均具有短路软截止自动恢复保护功能;

O3OV1A连续可调电源一路,具有短路软截止自动恢复保护功能,带数显电压表切换指示;

0~20mA连续可调恒流源、具有开路保护功能,带数显指示功能。

2)实验装置设有漏电保护,控制屏若有漏电现象,漏电流超过一定值,即切断电源,对人身安全起到一定的保护。

B.仪器仪表

1、直流数字电压表:200mV,2V,20V三档可调。

2、直流数字电流表:范围0~200mA,三位半数显,配合可调恒流源使用。

3、功率函数信号发生器

  频率范围: 2HZ,20HZ,200HZ,2KHZ,20KHZ,200KHZ,2MHZ,分七档

  输出波形:正弦波、三角波、方波

  占空比调节:20%~80%

  输出电压幅度:20VP-P   输出阻抗:50?

  5LED频率显示

  3LED幅度显示

  外测范围:10MHZ

  两档衰减:20dB,40dB

  有直流偏置功能

  VCF功能

  TTL输出

  有输出保护不易损坏

4、低频振荡器部分

1)频率调节电位器可调振荡频率从1Hz30Hz

2)幅度从0-8VP-P连续可调。

5、音频振荡器部分

1)频率调节电位器可调振荡频率从400Hz10KHz,精度±5%

2)幅度可从0-10VP-P连续可调。

6、频率/转速表:频率测量范围19999Hz,转速测量范围19999rpm

7、温度控制器,加热源:提供一只XMTD3000温度控制器,可以显示设定温度和当前温度。

8、数据采集卡,配套相应PC机上位软件,用于电信号的采集、处理、显示。

C.传感器由多种传感器和信号调理模块组成

1)转动源部分:转动源、霍尔传感器、光电传感器;应变片称重传感器;可更换的传感器:差动变压器传感器、电容传感器、涡流传感器、霍尔位移传感器、磁电式传感器、光纤位移传感器、湿敏传感器、酒精传感器。

2)振动源部分:应变片振动台、压电电传感器;

3)气体压力传感器部分:气压源、两气压计、气体压力传感器。

4)热敏电阻传感器,热电偶传感器,PTl00铂电阻等。

5)(选配模块)长光栅位移传感器部分:长光栅位移传感器;圆光栅角位移部分:光电编码器,配多功能智能计数器、环境噪声传感器、光照传感器、色标传感器、红外反射式传感器

D.嵌入式多功能网络虚拟仪器(不需电脑配合使用):

A、终端部分采用7寸彩色触摸屏(装学生实验屏上)同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。

B、参数:

1)、双踪存贮示波器,多种同步方式,存贮深度可编程;

通道数:2

带宽:20MHZ

分辨率:8

电压范围:-10~+10V

存贮深度:64K

2)、双通道频谱分折仪;

3)、数字三用表,可测电阻、电流、电压等;

数字IO

通道数:8IO

输入电平:TTL

输出电平:TTL

电流驱动:20mA/通道

4)、四路智能远程电源控制

5)、数据具有上传与保存功能并能通过服务器显示

E.实验挂箱及实验模块,挂件尺寸:468*330mm

1)控制器单元挂箱:配有8051单片机模块、C8051嵌入式单片机模块、其他CPU外围单元、译码模块、和常用接口模块。

2)信号转换单元挂箱,挂件尺寸:234*330mm

配有8位并行AD模块、12位并行AD模块、8位并行DA模块、12位并行DA模块、IO口扩展模块、转换模块(模块PCB板尺寸:176*90mm)

3)通信与打印机单元挂箱,挂件尺寸:234*330mm

配有RS232RS485通信模块、USB通信模块,网络控制器模块、CAN总线模块(模块PCB板尺寸:176*90mm >)、打印机放在挂箱底板上

4)键盘与显示单元挂箱,挂件尺寸:234*330mm

配有显示(静态显示、动态显示、液晶显示)模块、16*16点阵显示模块、4X4键盘模块(模块PCB板尺寸:176*90mm)

5)对象控制单元挂箱(一),挂件尺寸:234*330mm

配备有开关量输出模块、开关量输入模块、光耦隔离模块、继电器模块 (模块PCB板尺寸:176*90mm)

6)对象控制单元挂箱(二),挂件尺寸:234*330mm

配备有IC卡读写模块、步进电机模块、直流小电机模块、语音处理模块、交通灯模块、 PWM调制模块(模块PCB板尺寸:176*90mm)

7ARM9单元挂箱,挂件尺寸:468*330mm

配有完成ARM9实验的基本模块(核心板ARM9)

8)信号与系统实验挂箱468*330mm

9)自控原理与计算机控制挂箱模块(两块:一、468*330mm;二、234*330mm

10)测控电路实验挂箱模块(两块:一、468*330mm;二、234*330mm

七、实验挂箱具体硬件资源

1.控制器单元挂箱:挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路,可单独完成大部分的基本实验,挂箱上有三个(40P40P20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下:

18155接口模块

28255接口模块

38279键盘显示接口模块

48253可编程定时器模块

5)硬件看门狗电路模块

6 I2C EEROM模块

78250模块

88251模块

9I2C存储器模块

10I2C时钟模块

11)单次脉冲模块

1293C46串行EEPROM模块

13)红外线收发模块

14DS18B20数字温度传感器模块

15)开关量输入模块

16)关量输出模块控制器单元挂箱支持CPU模块和译码模块:

模块名称

功能指标

51系列CPU模块

支持80C3180C51,含32K SRAM64K ROM组成数据总线、地址总线和控制总线

Cygnal51CPU模块

采用美国Cygnal公司的嵌入式单片机C8051F020芯片,含32K SRAM,组成数据总线、地址总线和控制总线

译码模块

采用LATTICE公司的ispLSI1016E完成整个系统的译码工作

2.信号转换单元挂箱:

挂箱上有三个(40P40P20P)扁平电缆接口槽用于和控制器单元挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

8位并行AD模块

AD0809模数转换电路组成88AD

8位并行DA模块

由两只DA0832数模转换电路组成28DA

12位并行AD模块

AD574模数转换电路组成12AD

12位并行DA模块

TLV5613数模转换电路组成12DA

I/O 扩展模块

由两块74LS244芯片扩展成16路并行输入电路。

由两块74LS273芯片扩展成16路并行输出电路。

74LS164芯片组成串转并输出电路。

74LS165芯片组成并转串输入电路。

转换模块

LM311实现V/F电路和F/V电路

TLC549芯片组成串行AD转换电路。

TLC5615芯片组成串行DA转换电路。

3.通信与打印机单元挂箱:挂箱上有三个(40P40P20P)扁平电缆接口槽用于和其他挂箱信号连接,打印机装在挂箱的底板上。

挂箱支持的模块:

模块名称

功能指标

RS232/RS485/CAN总线通信模块

MAX232芯片组成RS232通信电路,MAX485芯片组成RS485通信电路。

SJA1000芯片和TJA1050芯片组成CAN总线电路。

USB通信模块

1581芯片组成USB2.0通信模块

网络控制器模块

采用RTL8019AS芯片

4.显示与键盘单元挂箱:挂箱上有三个(40P40P20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

静态显示模块

74LS164芯片驱动

动态显示模块

采用88LED数码管。

液晶显示模块

提供128*64点阵的液晶显示屏

CPLD模块

采用LATTICE公司1032芯片

4*4行列式键盘

公共键盘

5、对象挂箱() 挂箱上有三个(40P40P20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

继电器模块

由两个5V继电器、212V继电器和224V继电器组成。

光耦隔离模块

3TLP521-4芯片组成1212出。

LED显示模块

16LED灯组成逻辑电平测试电路

开关量模块

16个按键组成高低电平输出电路

6、对象挂箱() 挂箱上有三个(40P40P20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

IC卡读写模块

I2C总线实现IC卡的读写及识别

直流电机

带驱动小直流电机,测速部分由1个霍尔传感器组成

步进电机

采用四相步进电机,带驱动电路

交通灯模块

采用16LED灯和四位数码管组成。

语音处理模块

采用1730专用语音芯片组成

PWM调制模块

324运放芯片组成,用于小直流电机调速

7ARM9单元挂箱

1CPU模块:(三星S3C2410微处理器,ARM9内核,可稳定运行多种嵌入式实时操作系统。)

内存SDRAM64M

Flash8M

标准RS232接口:采用MAX3232专用电平转换芯片。

以太网接口:采用专用的网络芯片DM9000和带有网络变压器的网络接口,支持100M以太网。

声卡:AC97标准UDA1341、音频输入、双声道mic输出

USB从接口:采用S3C2410自带的控制器。

USB从接口:采用S3C2410自带的控制器。

2)面板包括资源(标准配置)

直流电机、步进电机、LED8*8LED点阵,48段数码管,键盘单元、A/D转换单元(板载电位器电压输入)、D/A转换单元、通用SD卡和SMC卡接口单元、IIS接口、4.3 TFT真彩液晶屏,分辨率480*272,带4线电阻式触摸屏;JTAG接口(20针标准ARM仿真接口),3RS232串口,485通信接口,CAN通信接口(带光电隔离),数字温度传感器LM75I2C EEPROM 24C16

4)选配模块单元:

GPRS模块、GSM模块(可以实现收发短信,打电话等功能)。

DSP扩展模块

FPGA扩展模块

射频卡扩展模块

ZIGBEE扩展模块

指纹扩展模块

USB摄像头模块

ARM实时仿真器

8DSP CPU 挂箱: 采用TI公司的TMS320VC5416芯片。

1)、 主CPUDICE-5416EVM)模块:采用TI公司TMS320C5416DSP芯片,该模块上的资源有。4mbit flash 256k*16bit SRAM  2500 gate CPLD  5416模块上留有JTAG插口,用户可以通过仿真器和CCS下载程序和进行实验;

2)、 图象、语音AD/DA模块:语音模块采用TLC320AD50芯片,最高抽样率为22.05k,图象采用高速ADTLC5510)和高速的DATLC5602);同时TLC5510TLC5602又可做普通的ADDA

3)、 通讯模块:本系统可做串口、并口实验,串口实验:采用热门器件(MAX3111ECWI)来完成跟计算机的异步通讯,其传输速率达230Kbps;并口实验:利用并口与DSPHPI直接实现跟计算机数据传输,其传输速率达2Mbps

4)、 温度、 电机控制模块:电机控制模块自带一个闭环直流电机(12V)和一个步进电机(12V),利用电机控制模块可做直流电机和步进电机控制方面的实验,温度传感采用流行热门器件一线集成温度传感器(DS18B20),测温范围为-55℃100℃ 精度为9位、12位。

5)、 信号源模块:本模块提供两路(1Hz60KHz)信号源,且正弦波的频率、幅度均可调节 ,其中还提供两路信号的混频电路,为实时的滤波算法提供了混频输入信号;

6)、 键盘显示模块:本模块有:1128*64的图形点阵液晶屏,利用LCD显示模块可做各种图形、实时波形显示方面的实验;2、八位数码管;3、八个指示灯;4、八个按键输入;为实验仪提供了基本的输入、输出设备。为二次开发提供了丰富的人机界面资源;

八、 装置的配备表

序号

名称

单位

数量

备注

1

实验控制屏

1



2

实验桌

1





3

挂箱与模块

1

传感器由多种传感器和信号调理模块

控制器单元挂箱

信号转换单元挂箱

通信与打印机单元挂箱

键盘与显示单元挂箱

对象控制单元挂箱(一)

对象控制单元挂箱(二)

ARM9单元挂箱

信号与系统实验挂箱

自控原理与计算机控制挂箱

测控电路实验挂箱模块

DSP CPU 挂箱

4

常用工具

1

一字螺丝刀1把;十字螺丝刀1把;剥线钳1把;尖嘴钳1把。

5

实验说明书

1

指导学生实训

6

开放实验室信息管理系统

1

附一

附一:开放实验室信息管理系统:(全室配一套)

A、开放实验室信息管理系统的必要性

学生动手能力的培养、分折问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。但是目前很多学校因师资力量有限无法将实验室开放,这一方面造成资源浪费另一方面学生又得不到煅炼。针对这一问题,配备本实验室信息化管理系统,它可有效解决上述矛盾。具备这样条件的实验室可以不必配备固定的老师管理和辅导,学生可以自主按排实验时间并通过刷卡确定机位,并通过学生终端计算机中的实验课件、仪器仪表介绍课件、自主实验题库、在线帮助等资源完成各类实验。

B、智能开放实验室管理系统简介

智能实验室管理系统(以下称:本系统)是以标准化实验室管理思想为基础、网络技术为驱动最新开发的管理系统。本系统能对实验室设备及学生实验过程进行智能化管理,以实时了解实验室设备状态及学生实验完成状况,跟踪记录实验痕迹,确保老师能了解学生做实验的流程。

实验室管理手段包括:短信,邮件,web页面。

C.开放实验室资源配置

建设开放实验室应具备必要的硬件和软件资源:

(一)硬件资源:

1、手机(可选):发送和接收实验室设备管理及状态信息。

2、管理员PC用于发送和接收实验室管理及状态信息,接收学生的实验数据(波形,数据包等实验数据),发送提示信息及试题到学生实验设备上。

3、服务器:服务器为本系统的核心部分,完成接收管理员控制信息,发送采集到的终端实验数据到web页面,对终端设备的控制,终端实验数据的采集。

4、网络设备:路由器等,传输各种数据。

5、终端:虚拟示波器,发送及接收数据,直接控制设备

(二)软件资源:

1.web页面系统,通过web页面设置本系统的各项参数,个性化定制,实时接收并显示学生实验数据,发送控制命令到服务器,并由服务器发送控制命令到终端,达到控制实验室设备的目的。

2.短信控制系统,向特定的手机发送实验室设备状态,接收特定手机的控制命令,并由服务器发送控制命令到终端,达到控制实验室设备的目的。

3.邮件控制系统,向特定的邮箱发送实验室设备状态,接收特定邮箱的控制命令,并由服务器发送控制命令到终端,达到控制实验室设备的目的。

4.数据库存储系统,存储学生实验过程数据,以便老师后续查看学生的实验过程。

九、基本实验项目

(传感器实验项目

(1)金属箔式应变片一单臂电桥性能实验

(2)金属箔式应变片一半桥性能实验

(3)金属箔式应变片一全桥性能实验

(4)直流全桥的应用一电子秤实验

(5)交流全桥的应用一振动测量实验

(6)扩散硅压阻压力传感器差压测量实验

(7)差动变压器的性能实验

(8)激励频率对差动变压器特性的影响实验

(9)差动变压器零点残余电压补偿实验

(10)差动变压器的应用一一振动测量实验

(11)电容式传感器的位移特性实验

(12)电容传感器动态特性实验

(13)直流激励时霍尔式传感器的位移特性实验

(14)交流激励时霍尔式传感器的位移特性实验

(15)霍尔测速实验

(16)霍尔式传感器振动测量实验

(17)磁电式转速传感器的测速实验

(18)压电式传感器振动实验

(19)电涡流传感器的位移特性实验

(20)被测体材质、面积大小对电涡流传感器的特性影响实验

(21)光纤传感器的位移特性实验

(22)光电转速传感器的转速测量实验

(23)PTl0温度控制实验

(24)集成温度传感器AD590的温度特性验

(25)铂电阻温度特性实验

(26)K型热电偶测温实验

(27)E型热电偶测温实验

(28)气敏传感器实验

(29)湿敏传感器实验

(30)转速控制实验

选配模块实验:

31)光栅尺测量实验

32)光电编码器实验

33)环境噪声测量实验

34)光照强度测量实验

35)红外反射式传感器物件计数实验

36)色标传感器颜色识别实验

()单片机实验项目

1MCS-51单片机实验项目:

软件部分实验:

1.清零程序

2.拆字程序

3.拼字程序

4.数据区传送子程序

5.数据排序实验

6.查找相同数据个数

7.无符号双字节快速乘法子程序

8.多分支程序

9.多分支程序

10.电脑时钟实验

硬件部分实验:

1P1口亮灯实

2P1口转弯灯实验

3P3.3口输入,P1口输出实验

4.工业顺序控制实验

58255 ABC口输出方波实验

68255 PA口控制PB

78255控制交通灯

8.简单I/O扩展实验

9.并行ADC 0809转换实验

10.并行DAC 0832转换实验

118279键盘显示实验

*12.通用打印机实验

13.微型打印机实验

14.I2C储存卡读写实验

15.语音芯片ISD173控制实验(录音)

16.语音芯片ISD1730控制实验(放音)

17.继电器控制实验

18.步进电机控制

19.8253方波实验

20.小直流电机调速实验

21.16*16 LED点阵显示实验

22.128*64 LCD液晶显示实验

23.8250可编程异步通讯接口实验

24.8251可编程通讯接口实验

25.单片机RS232/485串行发送实验

26.单片机RS232/485串行接收实验

27.DS18B20单总线温度测量实验

28.红外线遥控收发实验

29.串行A/D TLC549转换实验

30.串行10D/A TLC5615转换实验

31.PCF8563  I?C日历时钟实验

32.MAX813看门狗实验

33.PWM脉宽调制实验

34.74LS164串并转换

35.74LS165并串转换

36.LM331 V/F转换实验

37.AT24C02  I2C总线存储器读写实验

38.串行存储芯片93C46读写实验

39.电子音乐演奏实验

40.CAN总线通讯接口实验

41.以太网TCP/IP协议接口实验

42.USB2.0通讯接口实验

43.LM331 F/V转换实验

44.LM331 V/F转换实验

45.AD574 12位并行模数转换实验

46.TLV5613 12位并行数模转换实验

47.4*4行列式键盘实验

48.8位静态显示器实验

49.8位动态显示器实验

50.光耦隔离模块实验

51.模拟十字路口交通灯实验

2.嵌入式单片机(C8051)实验

(1) 数字IO口交叉开关设置实验

(2) UART串能通讯实验

(3) 配置内部和外部振荡器实验

(4) 片内模数转换(ADC)实验

(5) IO输入、输出实验

(6) 片内数模转换(DAC)实验(7) 定时器实验

(8) SRAM外部数据存储器扩展实验

(9) 外部中断实验

(10) SPI串行Flash存储器数据读写实验

(11) 计数器实验

3DSP实验

 A、验证性实验

1CCS操作实验

2)存储器实验

3)跑马灯实验

4)数码显示实验

5)硬件中断实验

6)定时器实验

7)步进电机控制实验

8DSP同步串口与计算机的串口(RS232)通讯

9DSPHPI与计算机的并口(EPP)通讯

10)向量相加、减实验

11)矩阵相乘

12)浮点数到Q15Q15到浮点数数据转换

13FIR滤波器实验

14IIR滤波器实验

15)黑白图像采集实验

B、综合性实验:

16)液晶显示实验

17)简单数字存储示波器实验

18)同步串口(16ADDA)实验

19HPI接口实验

20)自适应滤波器(DLMS)实验

21)卷积(convole)算法实验

22)自相关算法

23)互相关算法

24)语音录、放实验

25)实时IIR滤波器实验

26)图像处理之图像取反

27)图像处理之灰度阈值变换

C、设计性实验

28)直流伺服电机测速控制实验

29)温度传感器、液晶显示实验

30HPI接口BOOTLOAD实验

31)在线FLASH烧写及168位并行自举

32)快速傅立叶变换(FFT)算法实验

33)信号采集、存储、传输(PC机与DSP)实验

34)温度、速度双闭环控制电机

35)键盘输入液晶显示实验

36)语音FIR滤波(低通、高通、带通、带阻)实验

37)实时LMS滤波器实验

38FFT实验

D、创新性实验

39)声控电机实验

40) 语音G711编码、解码实验

41)语音G723编码、解码实验

42)图像处理之灰度窗口变换

43)图像处理之对比度增强

44YUV彩色图象处理之图象取反实验

4ARM9实验项目

基础实验:

1)安装WINCE并建立开发环境

2) 建立并编译WIN CE平台

3WINDOWS CE的烧写

4)定制SDK并建立EVC下的开发环境

5)定制增强型内核

6)建立宿主机与实验箱的连接

7)继电器实验

8) 蜂鸣器实验

9DIP实验

10IIC总线-温度实验

11 IIC总线-EEPROM实验

12 IIC总线-DA实验

13EXTKEY中断程序

14GPIO LED实验

15LED点阵实验

16EVC下的HELLO WORLD实验

17) 液晶屏坏点测试程序

18) 录音机测试程序

19) 简单聊天室程序(CE版)

20) 视频点播VOD实验

21CEPLAYER播放器实验

22) 串口通讯测试程序(对话框版)

扩展实验:

23485通讯程序

24 GPS实验

25) 电机实验

26) 射频卡实验

27) 摄像头图像采集实验

28 GPRS实验

29 ZIGBEE实验

30) 指纹实验

31 CAN总线通讯实验

 5.综合类实验

1)键盘、LED发光管实验

2)行列式键盘、动态显示实验

3)单片机控制的PWM实现DA转换

4)单片机控制PWM实现F/V转换

5)测量电机转速实验

6)单片机控制电机转速实验(DA)

7)单片机控制电机转速实验(PWM)

8)温度采集实验

9IC卡原理实验

10)考勤机实验

11)身份认证实验

12)门禁系统设计

13)单片机实现Pc机键盘控制器实验

14)用单片机实现高精度脉冲测频

15)单片机实现的线性VF转换实验

16)基于微机控制通信的单片机通用数据采集系统

17)基于以太网的远程数据采集系统

18IC系统实验

19R8485总线实验

20)简单多任务实时操作系统实验

21)智能家居远程控制模拟系统设计

22)单片机以太网实验

23)远程抄表系统

24)基于USB的数据采集卡设计

25)家庭智能报警系统

 6.信号与系统部分

1)基本运算单元实验

2)阶跃响应与冲激响应实验

3)连续时间系统的模拟实验

4)有源、无源滤波器实验

5)抽样定理与信号恢复实验

6)二阶网络状态轨迹的显示实验

7)一阶电路的暂态响应实验

8)二阶电路的暂态响应实验

9)二阶电路传输特性实验

10)二阶网络函数的模拟实验

11)矩形脉冲信号的分解实验

12)矩形脉冲信号的合成实验

13)谐波幅度对波形合成的影响实验

14)面包板单元,可自行设计实验电路。

 7.自控原理与计算机控制

1)计算机控制技术实验项目

1A/DD/A转换

2)采样保持器

3)数字滤波

4)积分分离式PID控制

5)最小拍有纹波系统实验

6)最小拍无纹波系统实验

7)大林算法控制

8)非线性控制

9)解耦控制

10)综合控制实验

2)自动控制原理实验项目

1.典型环节的模拟研究

2. 典型系统瞬态响应和稳定性

3.系统校正

4. 控制系统的频率特性

5.典型非线性环节

6. 非线性系统(一)

7.非线性系统(二)

8. 采样系统分析

9.采样控制系统的校正

l0. 状态反馈(极点配置)

3)控制系统实验项目

1.直流电机闭环调速实验

2.温度闭环控制实验

3.步进电机调速实验

8.测控电路实验

1.差动放大器实验;

2.信号放大器实验;

3.信号运算电路实验;

4.电压比较器实验;

5.电阻链分相细分实验;

6.幅度调制及解调实验

7.调相电桥实验;

8.脉宽调制电路实验;

9.调频及鉴频实验;

11.开关式相乘调制及解调实验;

12.精密整流全检波实验;

13.开关式全波相敏检波实验。

021-61482202 021-61482206
