SBXDT-229D型模电数电技术实验台
模电数电技术实验台、数字电路实验室设备主要用于开设电子信息科学与技术、自动化和机电一体化三个专业的《数字电子技术实验》或《数字电子技术基础实验》课程，该课程是相应的《数字电子技术》或《数字电子技术基础》理论课程中重要的实践环节。课程的任务是通过实验，使学生加深对所学理论课程内容的理解，激发学习兴趣，从实践上验证所学的理论知识；培养学生的实际动手能力、解决问题能力和设计数字电子电路的初步能力。
模电数电技术实验台、数模电实验台能够让学生掌握数字电路的原理，组成和数字电路的调试，运用中小规模集成电路芯片完成创作性设计有很多的帮助，常用电子检测工具的操作使用，掌握各种放大电路的设计和检测。
数模电实验台通过理论实际相结合，培养学生运用基本理论知识来分析处理实际问题的方法，能够培养学生在数字电路和模拟电路方面的独立思考，独立操作和独立分析问题的能力，培养学生对运用基本理论知识分析，处理实际问题，从而取得技术创新的的能力，为后续课程打下扎实的基础。
模拟电子技术实验设备
模拟电子技术实验设备主要承担《电路分析基础实验》、《电子技术基础实验》、《模拟电子技术实验》等相关课程的实验教学，模拟电子技术实验装置主旨在于培养学生工程实践的能力，使学生掌握示波器、函数信号发生器、交流毫伏表等基础电子仪器的基本原理及使用方法;使学生掌握线性定理的验证方法，掌握RC动态响应、高通、低通、带通等电路的工作原理及分析方法;使学生掌握基本放大电路、负反馈放大电路、集成运算放大器、振荡器等电路的工作原理及设计方法。
一、产品的特点：
模电数电技术实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用九孔万能插件板，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边储存柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

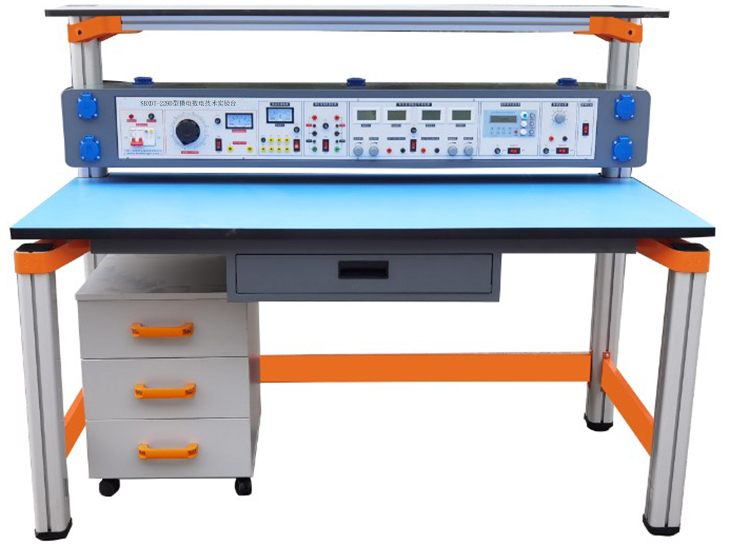

（参考图）
二、模电数电技术实验设备技术指标
1、工作电源：单相三线AC 220V±10% 50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1500㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、模电数电技术实验装置结构
装置由实验台主机箱、仪器架、实验桌（装有九孔万能插件板）、移动矮柜、透明创新实验模块、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。各实验模块可根据实验需求自由组合实验。
（一）实验主机箱结构：
实验主机箱外壳尺寸：146×20×25cm ，外壳钢质材料双层亚光喷塑结构，装有安全保护、交直流可调实验电源，函数发生器/频率计等。
1.电源及参数
1.1输入电源:单相三线输入
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
2.功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
3.单次脉冲:每次可输出一对正负脉冲。
4.音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
5.外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
6.外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
（二）仪器架：仪器架置于实训台顶部，由截面尺寸70mm×70mm高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。
（三）实验桌结构：
实验桌规格为1600（长）*700（宽）*1400（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于200kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实验装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35cm×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与主机箱、仪器架、电源控制箱组成一个完整的实训屏。
（四）透明元件创新模块：元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
（五）储存柜：配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。
（六）学生凳：
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用30×30×1.2mm 的方管；
3．凳面采用240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
四、实验项目：
1．晶体二极管的特性及检测
2．晶体三极管输入输出特性
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电路
15．晶闸管简单测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电路
23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功能测试
31．集成非门电路逻辑功能测试
32．集成或门电路逻辑功能测试
33．集成与非门逻揖功能测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门构成单稳态触发器
44．组合逻辑电路
利用上述44项实验元器件也可完成面实验
45．P-N结单向导电特性
46．三权管ICBO的测量电路
47．三极管ICEO的测量电路
48．三极管电流放大
49．三极管的VA特性
50．带负载的单级小信号电压放大
51．电压负反馈偏置电路
52．分压式电流负反馈偏置电路
53．用热敏电阻稳定工作点
54．用二极管稳定工作点
55．分析Ce对低频特性的影响
56．共基极放大实验电路
57．共集电极放大实验电路
58．共源极基本放大电路
59．场效应管自给偏压放大电路
60．场效应管分压式自偏压电路
61．场效应管共漏极电路
62．场效应管共栅极电路
63．单管阻容放大电路
64．基本直流放大电路
65．用电阻提高后级发射极电位
66．用稳压管提高后级发射极电位
67．变压器耦合放大电路
68．甲类功率放大电路
69．乙类功率放大电路
70．串联电流负反馈
71．串联电压负反馈电路
72．并联电压负反馈电路
73．并联电流负反馈电路
74．两级放大电路中的负反馈
75．射极输出电路
76．自举射极输出电路
77．用电容衰减高频电压
78．用负反馈消除自激振荡
79．电池监视电路
80．场效应管、三极管组成放大电路
81．PNP-NPN直接耦合放大电路
82．共基共射放大电路
83．晶体管开关作用
84．液位光电控制
85．简单的温控电路
86．模拟光控简易路灯自动开关电路
87．RC移相振荡器
88．双T选频网络
89．双T选频网络组成的振荡器
90．变压器反馈式振荡电路
91．场效应管变压器反馈式振荡电路
92．防盗报警电路
93．串联型晶体振荡电路
94．互补音频振荡讯响器
95．报警讯响器
96．音乐门铃电路
97．电子报警器电路
98．差动放大电路的基本形式
99．电子门铃电路
100．准互补对称电路
101．三管OTL互补对称电路
102．长尾式差动放大电路
103．差动输入单端输出
104．单端输入双端输出
105．单端输入单端输出
106．双电源式长尾差动放大电路
107．差动式放大器实验电路
108．具有恒流源的差动放大电路措施
109．单端输出差动放大电路的温讽分析
110．闪光器电路
111．运算放大器的基本接法
112．电流差动式运放用作交流比例放大
113．Vos的简易测量方法
114．Aos的简易测量方法
115．Aod的简易测量方法
116．共模抑制比Cmrr的简易测试
117．最大共模输入电UIcm的简易测试
118．Yopp的简易测试
119．SR的测量方法
120．基本同相放大接法
121．运放构成的LC振荡器
122．电热杯调温电路
123．引到反向端输入调零措施
124．引到同向端输入调零指施
125．为使电值不致过大的接法
126．利用三极管的基极电流实现Ios的温度补偿
127．利用T型网络提高等效反馈电阻
128．使互补管工作在甲乙类扩大输出电流的措施
129．对电容负载进行校正时措施
130．反相输入保护措施
131．同相输入保护措施
132．利用稳压管保护器件
133．电源极性错接的保护
134．电源启动瞬间过压保护
135．二极管检波电路
136．利用PN结的温度系数测量温度的电路原理
137．双二极管限幅器
138．反相运放基本电路
139．可变比例放大
140．同相运放基本电路
141．电压/电流变换电路
142．电流/电压变换电路
143．电压跟随器
144．差动放大基本电路
145．运算放大器的差动输
146．反相输入求和运算
147．同相输入求和运算
148．双端输入求和运算
149．基本积分电路
150．EG考滤泄漏阻对的积分运算电路
151．提高积分时间常数的措施
152．快速积分电路
153．模拟一阶微分方程电路
154．模拟二阶微分方程电路
155．基本微分电路
156．实用微分电路
157．利用间接方法得到近似微分
158．基本对数运算电路
159．利用三极管的对数特性组成对数运算电路
160．反对数放大的基本电路
161．Vo正比于VxVy电路
162．简单的过零此较电路
163．具有滞迥特性的比较电路
164．双限比较电路
165．利用二级管作为上限检测幅度选择电路
166．双限三态比较电路
167．下限检幅选择电路
168．基本采样保护电路
169．RC无源网终的低通滤波电路
170．滤波电路接到组件的同相输入端
171．滤波电路接到组件的反相输入端
172．简单二阶RC滤波电路
173．典型RC有源滤波电路
174．两阶有源滤波电路
175．多路反馈二级有源滤波电路
176．典型二阶高通有源滤波电路
177．基本带通滤波电路
178．典型带通滤波电路
179．用双T网络组成的带阻滤波
180．输出限幅的反相器
181．实用差值运算放大器
182．矩形波振荡电路
183．阻容移相触发电路
184．电热褥调温装置
185．宽度可调的矩形波发生器
186．简单的锯齿波发生器
187．幅频可调的锯齿波发生器
188．单相桥式整流常用画法电路
189．全波整流电路的最大反向峰值电压
190．电容滤波电路
191．电容滤波带电阻负载
192．全波整流电容滤波电路
193．RC滤波电路
194．多段RC滤波电路
195．基本的LC滤波电路
196．T型滤波电路
197．二倍压整流电路
198．三倍压整流电路
199．基本稳压管稳压电路
200．基本调整管稳压电路
201．具有放大环节的稳压电路
202．调整管稳流电路
203．电子滤波器
204．串联稳压电路
205．并联稳压电路
206．电子催眠器
207．三端集成稳压电路
208．正电源输出可调的集成稳压电路
209．单相全波可控整流
210．硅稳压管稳压电路
211．单相半波可控整流
212．单相桥式半控整流
213．充电用硅整流器原理
214．感性负载对晶闸管的影响
215．晶闸管触发导通试验
216．反电动势负载晶闸管电路
217．简易电子调压电路
218．测试单结管分压比n
219．单结管振荡电路
220．单结管触发应用电路
221．二极管"与"门电路
222．三极管"或"门电路
223．与逻辑形象化
224．或逻辑形象化
225．非逻辑形象化
226．三极管"非"门
227．三极管"与非"门
228．三极管"或非"门
229．三扳管双稳态电路
230．三极管单稳态电路
231．三极管多谐振荡电路
232．置位触发电路
233．射极耦合双稳态
234．对称式多谐振荡器
235．环形多谐振荡器
236．微分型单稳态电路
237．集成施密特电路
238．矩形波发生器
239．单脉冲电路
240．连续脉冲发生器
五、模电数电技术实验台配置清单（每台）
|
（一）实验元件 |
|||
|
元件盒名称 |
型号 |
数量 |
备注 |
|
电阻创新透明元件盒 |
5.1Ω |
2 |
1/2W |
|
电阻创新透明元件盒 |
51Ω |
1 |
1/2W |
|
电阻创新透明元件盒 |
100Ω |
3 |
1/8W |
|
电阻创新透明元件盒 |
150Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
200Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
300Ω |
2 |
1/8W |
|
电阻创新透明元件盒 |
470Ω |
1 |
1/8W |
|
电阻创新透明元件盒 |
510Ω |
2 |
1/8W |
|
电阻创新透明元件盒 |
820Ω |
2 |
1/8W |
|
电阻创新透明元件盒 |
1K |
3 |
1/8W |
|
电阻创新透明元件盒 |
1.5K |
1 |
1/8W |
|
电阻创新透明元件盒 |
2K |
2 |
1/8W |
|
电阻创新透明元件盒 |
2.4K |
3 |
1/8W |
|
电阻创新透明元件盒 |
2.7K |
1 |
1/8W |
|
电阻创新透明元件盒 |
3.3K |
3 |
1/8W |
|
电阻创新透明元件盒 |
3.9K |
1 |
1/8W |
|
电阻创新透明元件盒 |
4.7K |
2 |
1/8W |
|
电阻创新透明元件盒 |
5.1K |
1 |
1/8W |
|
电阻创新透明元件盒 |
6.8K |
2 |
1/8W |
|
电阻创新透明元件盒 |
10K |
4 |
1/8W |
|
电阻创新透明元件盒 |
13K |
1 |
1/8W |
|
电阻创新透明元件盒 |
20K |
2 |
1/8W |
|
电阻创新透明元件盒 |
39K |
1 |
1/8W |
|
电阻创新透明元件盒 |
51K |
1 |
1/8W |
|
电阻创新透明元件盒 |
100K |
2 |
1/8W |
|
电阻创新透明元件盒 |
200K |
1 |
1/8W |
|
电阻创新透明元件盒 |
1M |
1 |
1/8W |
|
电阻创新透明元件盒 |
10M |
1 |
1/8W |
|
电位器透明元件盒 |
470Ω |
1 |
1/2W |
|
电位器透明元件盒 |
1K |
2 |
1/2W |
|
电位器透明元件盒 |
10K |
2 |
1/2W |
|
电位器透明元件盒 |
22K |
1 |
1/2W |
|
电位器透明元件盒 |
100K |
1 |
1/2W |
|
电位器透明元件盒 |
470K |
1 |
1/2W |
|
电解电容透明元件盒 |
1uF |
1 |
16V |
|
电解电容透明元件盒 |
10uF |
3 |
16V |
|
电解电容透明元件盒 |
47uF |
3 |
16V |
|
电解电容透明元件盒 |
220uF |
1 |
35V |
|
电解电容透明元件盒 |
470uF |
1 |
35V |
|
瓷片电容透明元件盒 |
300P |
1 |
63V |
|
瓷片电容透明元件盒 |
1000P |
2 |
63V |
|
瓷片电容透明元件盒 |
0.01uF |
2 |
63V |
|
瓷片电容透明元件盒 |
0.1uF |
1 |
63V |
|
瓷片电容透明元件盒 |
0.47uF |
1 |
63V |
|
音频输入变压器透明元件盒 |
|
1 |
|
|
音频输出变压器透明元件盒 |
|
1 |
|
|
变压器元件盒 |
220/6V.6V |
1 |
8W |
|
电感透明元件盒 |
8Ω |
1 |
|
|
电感透明元件盒 |
390UH |
1 |
|
|
二极管透明元件盒 |
4007 |
4 |
|
|
二极管透明元件盒 |
2AP9 |
1 |
|
|
发光二极管透明元件盒 |
|
2 |
|
|
稳压二极管透明元件盒 |
2CW54 |
2 |
|
|
稳压二极管透明元件盒 |
2CW76 |
1 |
|
|
晶振透明元件盒 |
10M |
1 |
|
|
场效应管透明元件盒 |
3DJ6 |
1 |
|
|
单结管透明元件盒 |
BT33 |
1 |
|
|
晶闸管透明元件盒 |
KP1 |
2 |
|
|
三极管透明元件盒 |
3DG6 |
2 |
|
|
三极管透明元件盒 |
3DG12 |
1 |
|
|
三极管透明元件盒 |
3AX31 |
2 |
|
|
三极管透明元件盒 |
3DA1 |
1 |
|
|
三端稳压透明元件盒 |
7805 |
1 |
|
|
指示灯(信号灯)透明元件盒 |
6V/0.1A |
1 |
|
|
开关透明元件盒 |
|
4 |
|
|
喇叭透明元件盒 |
8Ω/0.2W |
1 |
|
|
继电器透明元件盒 |
6V |
1 |
|
|
音乐集成透明元件盒 |
4V |
1 |
|
|
电平开关和逻辑电平元件盒 |
|
1 |
|
|
集成座元件盒 |
14脚 |
2 |
|
|
集成座透明元件盒 |
16脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL与 门 |
74LS08 |
1 |
|
|
TTL与非门 |
74LS20 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
译码器 |
74LS42 |
1 |
|
|
TTL触发器 |
74LS74 |
1 |
|
|
七段译码器 |
74LS247 |
1 |
|
|
全加器 |
74LS283 |
1 |
|
|
CMOS或非门 |
CD4002 |
1 |
|
|
共阳数码器透明元件盒 |
546R |
1 |
|
|
直流电表元件盒 |
10mA |
1 |
|
|
直流电表元件盒 |
200mA |
1 |
|
|
直流电表元件盒 |
1V |
1 |
|
|
直流电表元件盒 |
15V |
1 |
|
|
直流电表元件盒 |
±100uA |
1 |
|
|
（二）工具及连接线 |
|||
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
-+各一 |
2 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
电子香蕉插头线 |
30 |
|
|
电流测量插头线 |
1 |
||
|
（三）实验台 |
|||
|
实验主机箱 |
|
1套 |
|
|
实验桌 |
含仪器架 |
1张 |
|
|
储存柜 |
|
1个 |
|
|
学生凳 |
|
2张 |
|
|
防 腐 皮 |
|
1块 |
|
