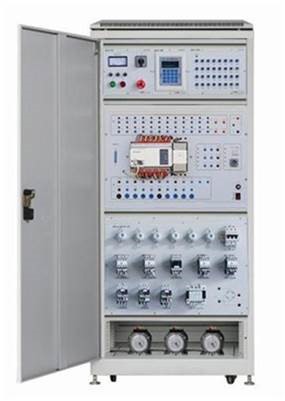

SBJCDQ-1型机床PLC电气控制实训考核装置

一、概述

机床PLC电气控制实训考核装置能够开展多种常用机床电气控制线路的PLC控制改造和维修，让学生通过实践训练，掌握机床PLC控制和操作方法，可完成M7120平面磨床、M7130K平面磨床、M1432A外圆磨床、C6140普通车床、C650-2普通车床、Z3040B摇臂钻床、X62W万能铣床、T68卧式镗床、PDH电动葫芦等机床的PLC控制改造任务，装置由多个实训模块组成，配备智能考核单元，可对线路进行手动故障设置及自动故障设置；连接各种机床模型（用户根据需要进行选配）。

机床PLC电气控制实训考核装置适用于各院校的PLC培训、实践及维修电工技能培训、考核。

二、机床PLC电气控制实训考核设备特点

1.柜内已安装有实训所需元件，如：熔断器、交流接触器、热继电器、按钮开关、信号指示灯等，且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏；

2.采用压接端子接线工艺，整齐、美观、可靠；

3.交流接触器和热继电器均采用国内知名品牌产品，接线端子和走线槽均采用国内知名品牌产品；

4.机床PLC电气控制实训考核装置上配有智能考核单元模块，并设有128×64点阵蓝底背光液晶显示屏及PVC轻触键盘，使考核及信息管理方面更加方便。

三、机床PLC电气控制实训考核设备技术参数

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm ×600mm ×1800mm

4.装置容量：＜1kVA

四、控制柜配备

1.柜体

柜壁为双层亚光密纹喷塑结构，1.5mm厚冷轧钢板、结实牢固、美观大方。柜体侧面装有总电源开关，后下侧留有电源输入线。

2.柜门

装有电压指示仪表、电流指示仪表、电压指示切换开关、急停按钮、启动按钮、停止按钮等；控制柜的供电由急停按钮和启停开关控制，通过电压指示切换开关可在电压指示仪表上分别指示电网的UUV、UVW、UWU线电压值；电流指示仪表，用来监视负载大小。

3.电源控制系统

电源控制系统由漏电保护开关（总电源开关）、电压指示、急停按钮、启动按钮、停止按钮、漏电保护电路及短路保护等组成。通过电源控制系统可对设备电源进行通、断控制，并为设备提供漏电、短路保护等安全措施。

总电源开关是一个带有漏电保护的塑壳式低压断路器，漏电保护动作电流≤30mA，漏电保护动作时间≤0.1s，符合国家标准。

电压指示由指针式电压指示仪表和切换开关组成，通过电压指示切换开关的切换，可在指示仪表上分别指示电网的UUV、UVW、UWU线电压值，通过对电网电压的监测，可以检查设备输入电源电压是否正常，是否有缺相现象。

启动、停止及急停按钮作为三相电源输出控制。

4.人身安全保护体系

电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值（≤30mA），即切断总电源（≤0.1s）。

电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源，并发出告警声和指示。

控制柜设有专用接地端子。

5.开关按钮操作模块

提供按钮开关、旋钮开关、万能转换开关等器件，主要器件上设置有故障点，可以进行故障设置。

6.PLC主机模块

提供三菱FX1N-40MR-001型PLC主机， 24DI/16DO，PLC主机的输入输出端口已全部通过端子排引出到面板，输出点带有短路及过载保护，并配备扩展模块实验区。

7.控制电器模块（一）

提供智能答题器模块，配有240×128点阵蓝底背光液晶显示屏及PVC轻触键盘人机接口，可以通过相关的操作进行设故、排故、查看、定时等相关功能的操作；与控制柜侧面的故障箱结合使用，可以实现手动和自动两种设故方式，并装有熔断器、断路器、电阻、信号灯等器件，还有三相电源输出模块，带有指示灯、可以指示三相电源输出情况。

8.控制电器模块（二）

装有直流接触器、M7120充磁退磁模拟线路板、M7130K电磁吸盘模拟线路板、行程开关、十字开关等器件。

9.接触器模块（一）

装有接触器等器件。

10.接触器模块（二）

装有接触器、热继电器等器件，转接端子排。

11.电机模块

各电动机的接线端都引到该面板上，方便测量和接线。

(1)双速异步电动机（带速度继电器）1台

(2)三相鼠笼异步电动机 4台

五、实训项目

1.三相异步电动机的直接启动控制

2.三相异步电动机接触器点动控制

3.三相异步电动机接触器自锁控制

4.接触器联锁的三相异步电动机正反转控制

5.按钮联锁的三相异步电动机接触器正反转控制

6.双重联锁的三相异步电动机正反转控制

7.工作台自动往返控制

8.三相异步电动机单向起动反接制动控制

9.三相异步电动机的顺序控制

10.三相异步电动机的多地控制

11.接触器控制双速异步电机的控制电路

12.可编程控制器的基本指令编程练习

13.PLC控制的三相鼠笼式异步电动机点动和自锁

14.PLC控制的三相鼠笼式异步电动机带延时正反转

15.PLC控制的三相鼠笼式异步电动机联锁正反转

16.PLC控制的三相鼠笼式异步电动机反接制动

17.PLC控制双速异步电机的手动△/YY形切换控制

18.PLC控制双速异步电机的自动△/YY形切换控制

19.PLC控制的三相鼠笼式异步电动机串电阻起动

20.PLC控制的自动往返

21.PLC控制的两地启动停止

22.PLC控制的三相鼠笼式异步电动机顺序启动

23.PLC控制的PDH电动葫芦

24.PLC控制的C6140型普通车床

25.PLC控制的C650-2型普通车床

26.PLC控制的M7130K型平面磨床

27.PLC控制的M1432A型万能外圆磨床

28.PLC控制的X62W型万能铣床

29.PLC控制的T68型卧式镗床

30.PLC控制的Z3040B型摇臂钻床

31.PLC控制的M7120型平面磨床

SB-SHY-03机床PLC电气控制实训考核装置

一、概述

机床PLC电气控制实训考核装置能够开展多种常用机床电气控制线路的PLC控制改造和维修，让学生通过实践训练，掌握机床PLC控制和操作方法，可完成M7120平面磨床、M7130K平面磨床、M1432A外圆磨床、C6140普通车床、C650-2普通车床、Z3040B摇臂钻床、X62W万能铣床、T68卧式镗床、PDH电动葫芦等机床的PLC控制改造任务，装置由多个实训模块组成，配备智能考核单元和人机操作模块，可对线路进行手动故障设置及自动故障设置；具有通讯接口，可以与上位机联接，通过计算机可进行机床控制模拟仿真；也可以通过半实物连接接口，连接各种机床模型（用户根据需要进行选配）。

本装置适用于各院校的PLC培训、实践及维修电工技能培训、考核。

二、机床PLC电气控制实训考核设备特点

柜内已安装有实训所需元件，如：熔断器、交流接触器、热继电器、按钮开关、信号指示灯等，且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏；

采用压接端子接线工艺，整齐、美观、可靠；

交流接触器和热继电器均采用法国施耐德产品，接线端子和走线槽均采用进口产品；

PLC采用三菱FX3GA-60MR-CM主机；

三、技术参数

输入电源：三相四线（或三相五线）～380V±10%　50Hz

工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

外形尺寸：800mm×600mm×1800mm

装置容量：＜1kVA

四、控制柜配备

1.柜体

柜壁为双层亚光密纹喷塑结构，1.5mm厚冷轧钢板、结实牢固、美观大方。柜体侧面装有总电源开关，后下侧留有电源输入线。

柜门

柜门为双层亚光密纹喷塑结构，2.0mm厚冷轧钢板，装有电压指示仪表、电流指示仪表、电压指示切换开关、急停按钮、启动按钮、停止按钮等；控制柜的供电由急停按钮和启停开关控制，通过电压指示切换开关可在电压指示仪表上分别指示电网的UUV、UVW、UWU线电压值；电流指示仪表，用来监视负载大小。

2.电源控制系统

电源控制系统由漏电保护开关（总电源开关），电压指示、急停按钮、启动按钮、停止按钮、漏电保护电路及短路保护等组成。通过电源控制系统可对设备电源进行通、断控制，并为设备提供漏电、短路保护等安全措施。

总电源开关采用正泰带有漏电保护的塑壳式低压断路器，漏电保护动作电流≤30mA，漏电保护动作时间≤0.1s，符合国家标准。

启动、停止及急停按钮作为三相电源输出控制。

3.人身安全保护体系：

电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值（≤30mA），即切断总电源（≤0.1s）。

电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源，并发出告警声和指示。

控制柜设有专用接地端子。

4.开关按钮操作模块

提供按钮开关、旋钮开关、万能转换开关等器件，主要器件上设置有故障点，可以进行故障设置。

5.PLC主机模块

提供三菱FX3GA-60MR-CM型PLC主机，36DI/24DO，PLC主机的输入输出端口已全部通过端子排引到面板上，输出点带有短路及过载保护，并配备扩展模块实验区。

6.智能考核模块（一）

提供智能人机对话平台（答题器）由中文液晶屏、微电脑、触摸键盘组成。可以通过相关的操作进行设故、排故、查看、定时等相关功能的操作；与控制柜侧面的故障箱结合使用，可以实现手动和自动两种设故方式，并装有熔断器、断路器、电阻、信号灯等器件，还有三相电源输出模块，带有指示灯、可以指示三相电源输出情况。

7.控制电器模块（二）

装有直流接触器、M7120充磁退磁模拟线路板、M7130K电磁吸盘模拟线路板、行程开关、十字开关、主令开关等器件。

8.接触器模块（一）

装有接触器等器件。

9.接触器模块（二）

装有接触器、热继电器等器件，还有半实物转接端子排。

10.电机柜

各电动机的接线端都引到电机柜侧面航空插座上，与控制柜之间用航空电缆线连接，同时各电机在面板上都引出测试点，方便实验时测量。
