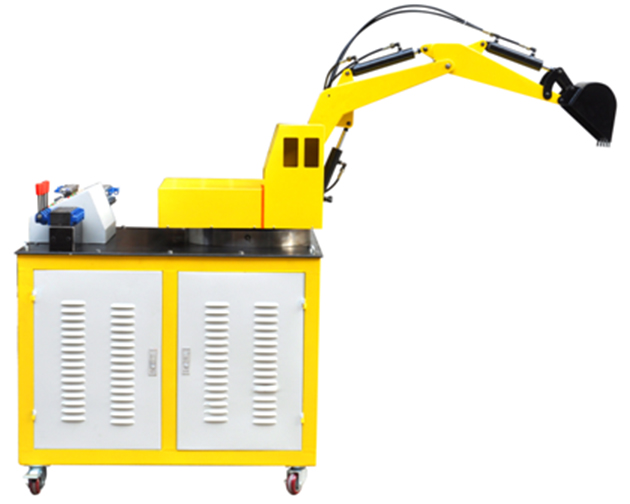

SBYWJ-1挖掘机教学实训台
挖掘机教学实训台是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。SBYWJ-1挖掘机械综合实训台具有机体积小、重量轻、操作方便、综合适用性强、挖掘力大、易于实现过载保护和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力而研制的、国内独家生产的一种新型综合实验台设备。
一、技术参数：
输入电源电压：220V AC 50HZ；
模块和元件直流电压：DC24V，4.5A，带自动短路保护功能；
控制电压：安全控制电压--DC24V；
使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
产品尺寸：外形尺寸1060*700*1520mm；
净重：约为185kg ；
泵组参数：1.5KW、转速1450r/min、流量为8ml/ren、额定压力7 Mpa、容积效率 90%；
二、挖掘机教学实训台主要特点：
1．实验台采用冷轧钢板制作，台式结构，控制操作于一体。
2．电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑协调，美观大方，牢固性强，可供6-8人实验，
3．挖掘机械按比例实物比例缩微的全金属结构，实验时启动液压系统根据实验要求模拟操作机械进行工作, 高仿真操作.
4．挖掘机械是按照实物的结构与缩小比例制作模拟现场操作,能够真实地体现机械的实际工况，使学生在实践中了解机械的各部件结构及工作原理，
5．实验控制可采用手动和自动两种
6.实验部件采用耐压胶管，耐压可达25Mpa, 液压元件采用华德国内品牌, 泵站采用增压变量叶片泵， 工作时无明显噪音。
7.带三相漏电保护，输出电压380v/220v，对地漏电电流超过30Ma即切断电源，电器控制采用直流24v，有过压保护，防止误超做损坏设备。
8、配套故障考核系统,可设置故障与考核,要求以下:
|
序号 |
故障内容 |
备注 |
|
1 |
油泵油压过低 |
智能考核控制 |
|
2 |
不能上升 |
智能考核控制 |
|
3 |
不能下降 |
智能考核控制 |
|
4 |
铲斗不能工作 |
智能考核控制 |
|
5 |
回转不能工作 |
智能考核控制 |
|
6 |
卸料不能工作 |
智能考核控制 |
|
7 |
返回不能工作 |
智能考核控制 |
三、实验项目
液压传动及元部件结构及工作原理观摩及拆装实验；
挖掘机机械演示控制实验；
Plc软件仿真演示及控制实验；
可编程控制器，电器控制实验，机电液一体化控制实验。
四、实验内容
1．液压挖掘机械演示控制实验
挖掘作业，铲斗和斗杆复合进行工作实验
回转作业，动臂提升同时平台回转
卸料作业，铲斗和斗杆工作同时大臂可调整位置高度
返回，平台回转，动臂和斗杆配合回到挖掘开始位置
2．可编程控制器（plc）电器控制实验，机电液一体控制实验
A．plc指令编程，梯形图编程学习实验
B．plc编程软件的学习与应用
C．plc与计算机通讯及在线调试
D．plc在液压传动控制中的应用及控制方案的优化实验
