PLC实训装置,PLC实训实训平台

SBPLC-03APLC实训装置

一、基本性能：

1.PLC实训实训平台集可编程控制器、PLC编程软件、仿真实训教学软件、实训模块、实物、电机实操板等于一体，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟及实物控制，适合高职院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训教学。

2.PLC实训装置左侧为网孔板实操区，右侧为实训挂件实训区；即保留了常规PLC实训台快速实训的特点，又解决了设备升级的局限性；根据需求可以融入不同品牌、不同型号的主机、变频器、触摸屏等。

3.网孔板上可安装工业电气元件，自由组建控制系统，将工业现场搬进实训室，毕业后能让学生能够迅速适应和胜任工作。

4.在实训台上可以实行多种实训模式，刚学习PLC时可以进行接口插拔对接式进行快速理实集合训练，可节约教学时间；认识和掌握工业电气元件、动力元件、PLC主机等的基本特性后在进行实操实训；还可以在学期末对学生实训进行实操考核。

5.将工业现场的控制场景进行肢解，采用教学化的手段进行模块化处理，实现模块化项目式实训，多个模块进行组合进行综合系统性实训。

6.将过于复杂和无法肢解的设备进行虚拟仿真实训，在计算机上构建工业场景，将场景的控制节点留出用于外部控制。

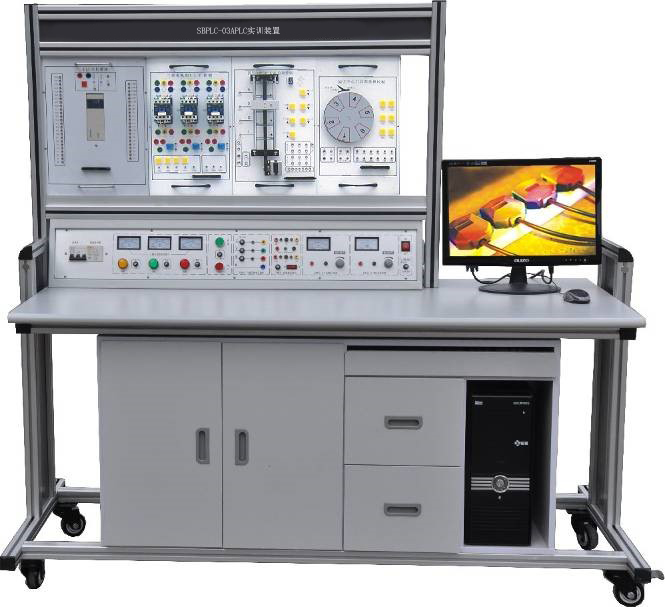

参考图片

二、平台主要配置及功能：

1.PLC实训工作台

（1）实训工作台采用铝合金型材框架，防火、防水、耐磨高密度台面，台面厚度25mm；配有带刹车万向轮，方便移动布局，存储柜1个，存储柜配有钥匙，用于存放器件。

（2）配有网孔式安装板1块，外形尺寸（长×宽）：约610mm×560mm；

（3）实训台外形尺寸（长×宽×高）：约1780×705×1470mm。

（4）输入电源：三相四线（或三相五线）～380V±10% 50Hz；

2.PLC主机模块

采用挂箱模块式结构，冷轧钢板喷塑箱体；铝质面板(厚度2mm)；PLC主机采用西门子S7-1200主机CPU 1215C内置数字量I/O（14路数字量输入/10路数字量输出）可编程控制器，模拟量2路模拟量输入/2路模拟量输出；集成2个以太网口，支持以太网通讯，配套PLC编程线缆、编程软件。采用采用博图V14软件辅助教学:博图V14软件为控制器、HMI和驱动系统提供了标准化的操作概念，支持共享数据存储和数据一致性(如组态、通信和诊断期间)，并提供有强大的自动化对象库。TIA博途V14工程简便，便于完全访问整个数字化、自动化解决方案，支持数字化规划、一体化工程和透明操作；集成S7-300系列PLC编程环境、S7-400系列PLC编程环境、S7-1200系列PLC编程环境、S7-1500系列PLC编程环境、KTP700 BASIC系列触摸屏开发环境，集成工艺轴调试面板、PID调试面板，实现程序的下载、上载、监视、程序密码设置、指令和指令块均支持拖拽、支持符号寻址编程、符号寻址访问等功能。

3.变频器模块

采用挂箱模块式结构，冷轧钢板喷塑箱体；铝质面板(厚度2mm)；配有西门子V20变频器，输入电压AC220V 0.37KW工业变频器，集成4路数字量输入，2路模拟量输入，支持RS485通讯，集成操作面板。

4.触摸屏模块

采用MCGS 7寸彩色触摸屏TPC7062TI，超高性能嵌入式一体化触摸屏，7英寸高亮度TFT液晶显示屏（分辨率800×480），四线电阻式触摸屏，以及具有良好的电磁屏蔽性，预装了MCGS Linux嵌入式组态软件(运行版)，具备强大的图像显示和数据处理功能，支持以太网通讯。

5.PLC虚实控制实训模块

采用挂箱模块式结构，冷轧钢板喷塑箱体。可完成数码显示控制、抢答器控制、音乐喷泉控制、装配流水线控制、十字路口交通灯控制、水塔水位控制、天塔之光控制、四节传送带控制、自动售货机控制、邮件分拣机控制、机械手控制、自控成型机控制、三层电梯控制、自动洗衣机、空气压缩机控制、自动扶梯控制和隧道风机等实训项目。挂箱侧重于学生PLC应用模拟控制编程实训，可用手枪插式护套结构实训连接线搭建实训线路。

6.三相鼠笼异步电动机：380V/△接法，转速1400转/min，功率40W，频率50HZ，绝缘等级E级。

7.专用实训连接线：

配有高可靠护套结构手枪插连接线，采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠。

8.提供完成实训所需的各种低压电气元件、塑料安装卡子、导线、不锈钢自攻螺丝、线槽、工具等，具体配置如下：

序号部件名称型号规格数量

1.空气开关 DZ47-63-3P-10A 1个

2. 螺旋式保险丝（带螺旋式保险丝底座） RL1-15/3A 3个

3.直插式保险丝（带直插式保险丝底座） RT14-20/2A 1个

4.交流接触器 CJX2-0910，AC220V 3个

5.辅助触头 F4-11 2个

6.热继电器 JRS1D-25/Z(0.63-1A) 1个

7.热继电器座 JRS1-25 1个

8.通电延时时间继电器 ST3PA-B/220V(0~60S) 1个

9.时间继电器座 PF-083A 1个

10.接线端子排 JF5-2.5/5 3个

11.G型导轨 15cm长、30cm长各一根 2根

12.平行导轨 1M 1根

13.按钮开关盒黄、绿、红 1套

14.按钮开关盒绿、红 1套

15.行程开关 LX19-001 2个

16.塑料安装卡子 190个

17.不锈钢自攻螺丝 M4*25 90个

18.导线红色/黑色各1卷（每卷0.75平方，100m） 2卷

19.线槽 30*30 3米

20.转接板 PLC IO转接板将PLC相关信号接口引至端子接口，方便进行PLC控制的电气实训（含平行导轨）。 1块

21.工具数字万用表、电烙铁、小十字螺丝刀、小一字螺丝刀、中十字螺丝刀、中一字螺丝刀、剥线钳、斜口钳、工具箱等。 1套
