技术指标

说             明

装置功能

1、  了解连续均相管式循环反应器的返混特性。

2、  通过脉冲法测管式反应器停留时间分布。

3、  分析观察连续均相管式循环反应器的流动特征。

4、  研究不同循环比下的返混程度，计算模型参数n。

主要配置

管式反应器、流量计、水箱、循环泵、数显电导率仪、阀门、管路、不锈钢台架及控制屏。

公用设施

水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：自来水、KCl溶液

技术参数

1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。

2、管式反应器：直径φ35mm，长度1200mm；填料类型及尺寸：拉西环，Ф4mm。

3、水泵：微型磁力泵，流量12L/min，扬程6m，功率30W。

4、循环泵：流量12L/min，扬程10m，功率90W。

5、水流量：6-60L/h和25～250L/h，液体转子流量计，观察、控制流量。

6、电导率仪：数字电导率检测仪，测定示踪剂的含量。

7、LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。

8、各项操作及显示、调节、控制全在控制屏面板进行。

9、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。

10、外形尺寸：1200×500×1600mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

进水流量

转子流量计

转子流量计

手动调节

循环流量

转子流量计

转子流量计

手动调节

浓度

在线电导率仪

数字显示

无

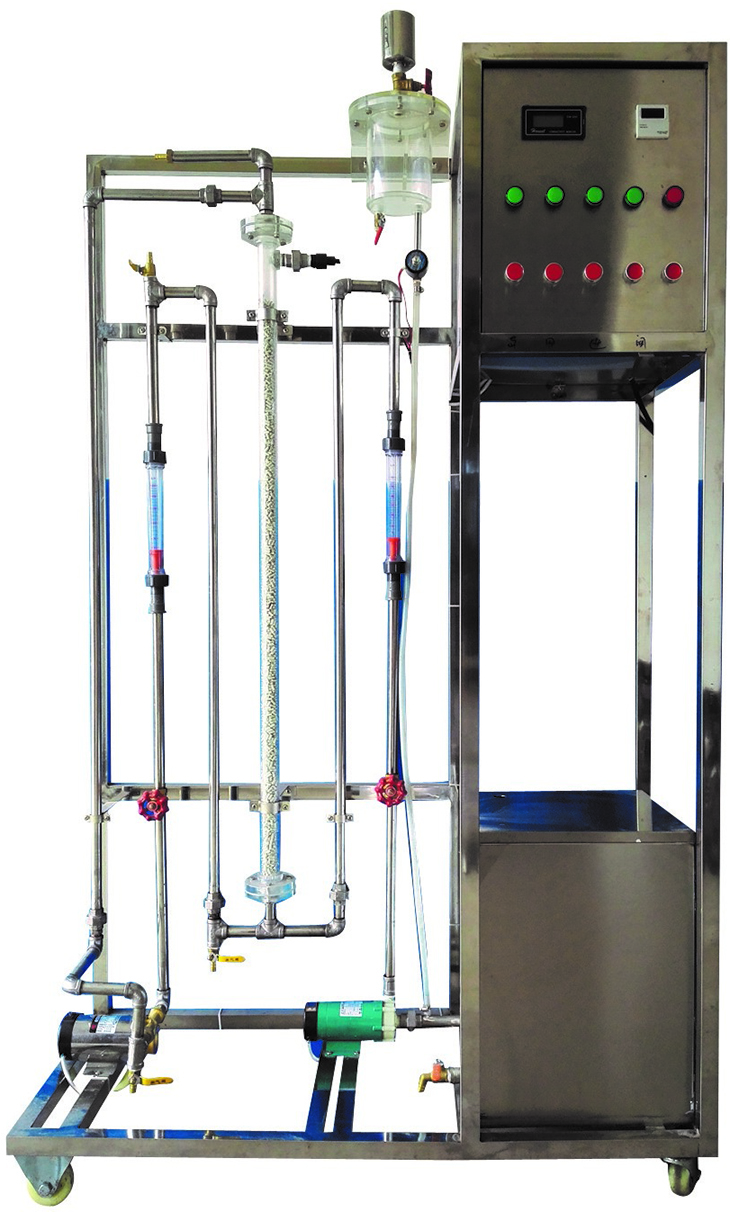

数据型管式反应器流动特性测定实验装置 SBGY-310/II

测控组成

变量

检测机构

显示机构

执行机构

进水流量

转子流量计

转子流量计

手动调节

循环流量

涡轮流量计

数字流量显示仪，精度：0.5%FS

手动调节

浓度

在线电导率仪

数字显示，精度：0.5%FS

无

示踪剂流动时间

时间控制器

上位机采集

无

软件组成

模拟模块：高达16位分辨率，内建RS485通讯模式；功能：流量、电导率、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
