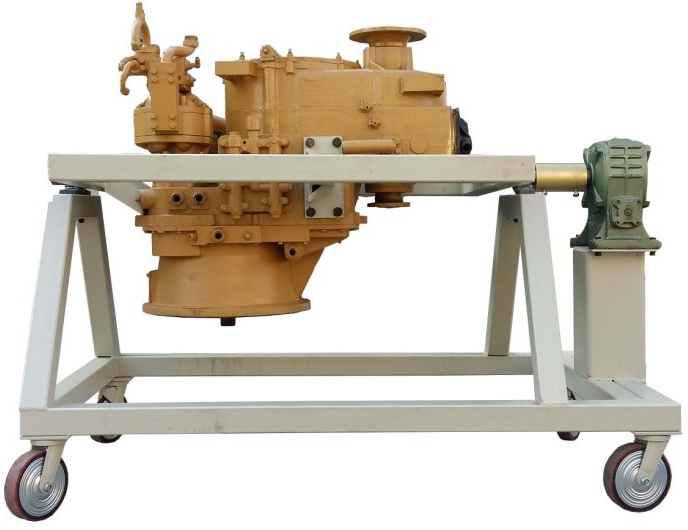

ZC50动力换挡变速箱拆装实训台
一、功能简介
1.动力换挡变速箱拆装实训台采用翻新 ZC50装载机动力换挡变速箱总成(装载机,附件齐全，易于拆装)，并装在专用翻转架上。
采用减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
2.底部放置接油盘，便于小零件或螺丝的集中存放。
3.翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理。翻转架底部带有自锁脚轮，可移动式，方便教学。
二．技术规格
设备外形：1200×600×1100mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
脚轮：200mm×100mm(直径×宽度)
脚轮支撑：2.0T
减速机：MOPA70；1：70
三、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
装载机动力换挡变速箱总成 |
附件齐全，易于拆装翻新 |
套 |
1 |
|
2 |
拆装翻转架(带自锁脚轮装置)，带立柱钢管200*200*5mm； |
1200×680×850mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。 |
台 |
1 |
|
3 |
大面积接油盆 |
660×590×35mm(长×宽×深) |
个 |
1 |
|
4 |
减速机构（带摇手盘等附件） |
|
套 |
1 |
