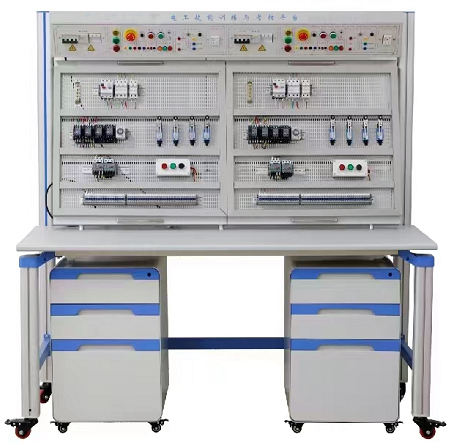

SBDQC-890H型电工实训平台（单面双组型）

一、概述

电工实训平台由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。

根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，SBDQC-890H型电工实训平台适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，SBDQC-890H型电工实训平台是一种理想的职业教育实训设备。

二、电工实训设备技术指标

1. 外型：整体尺寸1600mm×700mm×1750mm；

2. 实训台架的材料：钢板、铝合金结构；

3. 电源电源控制屏设计向下倾斜角度，具备以下资源：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。

3)低压交流电源:3V、6V、9V、12V、18V、24V、36V；并可输出双3V、6V、9V、12V、18V；

4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA;配套刷卡取电功能。

6.4只5408二极管，用于能耗制动的整流电路；

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

三、电工实训设备结构功能

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

3、实训储物柜封闭式结构，外形尺寸：约宽450x深550x高705（mm）；抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。

4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM。

序号	名称			单位	数量	备注
1	维修电工操作平台			台	1	外形尺寸约：1600mm×700mm×1700mm ；材料：铝木结构；符合国家相关环保要求；输入电压：AC 380 V±10% 50 Hz 三相五线；容量：＜1.5 kVA；实验屏：用于挂置网孔挂板，安装元件；
2	电气元件			套	2	见电气元件清单
3	实训电机			台	1	JW-6314	三相异步电动机（380V，带离心开关） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y
				台	1	JW-6324/8	三相双速异步电动机 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、连接组别：△/2Y
4	常用工具			套	1	一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表
5	网孔板			块	2	725×500MM用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级
6	实验说明书			套	1	指导学生实训
电气元件两套清单
序号		名称	型号与规格					单位	数量	备注
1		三相漏电开关	DZ47LE-32					只	2
2		三相熔断器	RT18-32					只	4
3		交流接触器	CJX2-0910 220V					只	8
4		中间继电器	JZ7-44 AC220V					只	4
5		时间继电器	AC220V 通电型					只	2
7		热继电器	JR36系列					只	2
8		单向电能表	DD282 0.5（2）A					只	2
9		变压器BK-50	入：0-220-380/出：0-6-24-36-110					只	2
10		按钮开关盒	3位按钮					只	2
11		行程开关	LX19-001					只	8
12		线槽	3030					米	4
13		接线端子	TB1512					只	6
14		硬线	1平方					米	50
15		软线	0.75平方					米	50
16		导轨	200mm					条	10
17		灯开关	飞雕 86型 4开					只	2
18		灯头						只	4
19		灯泡	AC220V/40W					只	4
20		明盒	86型					个	2
