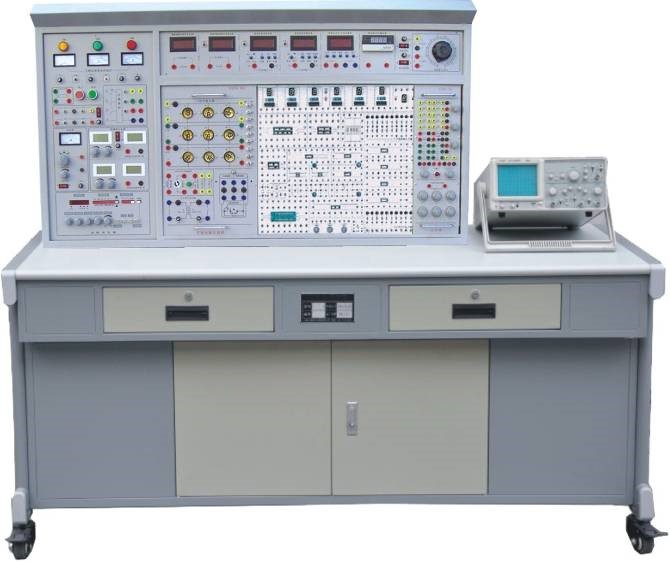

SBETDGJ-1型电工·电子技术实训装置

电工·电子技术实训装置，模拟电子技术实训装置,模拟电子技术是电气类、电子类和信息类专业的基础能力课程。实训项目(常用半导体器件、小信号基本放大电路、信号处理电路、音频功率放大电路、直流稳压电源电路、信号产生电路和综合训练——音频功率电路的设计与制作)及两个附录(常用仪器仪表的使用方法和电路仿真工具简介)组成。作为项目式教材，将基本概念、基本理论、基本技能寓教于各相应的项目之中。在编写过程中，注重针对性、实用性、科学性，力求突出基本概念及应用，降低理论深度，给出处理问题的方法和思路，以利于学生对模拟电子技术知识和技能的掌握。

电工电子技术实训装置是我企业根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，按照职业教育的教学和实训要求而研发的产品。适合各高职院校的"电路分析"、"电工基础"、"电工学"、"模拟电子技术"、等课程的实训大纲要求，为学校迅速开设实训课提供了理想的实训设备。

一、电工电子技术实训装置技术性能

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装机容量：＜1.5kVA

4.外形尺寸：175cm×60cm×140cm

二、电工电子技术实训装置基本配置及功能

本实训装置主要由电源控制屏、实训桌、实训挂箱等组成。

（一）DGJ-01电源、仪表控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板（凹字烂板技术），为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（含频率计）、各种测试仪表及实训器件等，具体功能如下：

1.控制及交流部分

(1)提供三相固定380V交流电源及单相0～250V连续可调交流电源，配备1台单相调压器，规格为0.5kVA/0～250V。380V交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过波段开关切换可指示三相固定380V交流电源输出电压。

(2)设有实训用220V、30W的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供实训使用，可防止灯丝损坏。

(3)设有五路AC220V和一路AC380交流电源接口，可为实训挂箱及外配仪器设备提供工作电源。

2.仪表部分

(1)真有效值交流数字电压表一只：进行真有效值测量，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

(2)真有效值交流数字电流表一只：进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程报警、指示及切断总电源功能。

(3)直流数显电压表一只：测量范围0～200V，分200mV、2V、20V、200V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级，具有超量程报警、指示及切断总电源等功能。

(4)直流数显毫安表一只：测量范围0～2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换，三位半数字显示，精度0.5级，具有超量程报警、指示及切断总电源等功能。

3.直流电源部分

(1)提供两路0.0～30V/0.5A可调稳压电源，从0V起调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。

(2)提供四路固定直流电源输出：±12V、±5V，每路均具有短路、过流保护和自动恢复功能。

(3)提供一路0～200mA连续可调恒流源，分2mA、20mA、200mA三档，从0mA起调，调节精度1‰，负载稳定度≤5×10-4，额定变化率≤５×10-4，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

4.函数信号发生器

输出:正弦波、矩形波、三角波；

特点：本信号发生器是由单片集成函数信号发生器及外围电路，数字电压指示及功率放大电路等组合而成。其输出频率范围为2Hz～2MHz，输出幅度峰峰值为0～16VP-P。有开关控制。可输出正弦波、方波、三角波，共三种波形，由琴键开关切换选择，输出频率分七个频段选择，还设有三位LED数码管显示其输出幅度(峰-峰值)。输出衰减分0dB、20dB、40dB、60dB四档，由两个"衰减"按键选择。

六位数显频率计：本频率计的测量范围为1Hz至10MHz，由六位共阴极LED数码管显示。将频率计处开关（内测/外测）置于"内测"，即可测量"函数信号发生器"本身的信号输出频率。将开关置于"外测"，则频率计显示由"输入"插口输入的被测信号的频率

（二）实训组件

1.DGJZ-11电路基础实训（一）

完成叠加原理、基尔霍夫定律（判断性实训）、戴维南定理、诺顿定理、直流电阻电路故障的检查、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。

2.DGJZ-12电路基础实训（二）

提供灯泡（12V/0.1A 两只）、稳压管、二极管（两只）、未知元件（四只）、电位器（1k/2W、10k/2W、100k/2W各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。

3.DGJZ-13交流电路实训（一）

提供大功率电阻（100Ω/25W、200Ω/25W、1kΩ/25W）、电感（100mH/0.3A）、整流二极管（1N5408 四只）、高压电容（0.47uF/500V、1uF/500V三只、2.2uF/500V、4.7uF/500V）、镇流器、启辉器、短接按钮等，完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。

4.DGJZ-14交流电路实训（二）

提供三组白炽灯螺口灯座。每组由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯六只。可完成三相交流电路实训。

5.DGJZ-15电路基础实训（三）

仪表量程扩展实训（电流表、电压表量程的扩展）。

6.DGJZ-16电工综合技能实训（一）

电流表、电压表和欧姆表的设计。

7.DGJZ-17电工综合技能实训（二）

运算放大器的应用实训、受控源的设计、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。

8.DGJZ-20铁芯变压器、互感/电度表实训

铁芯变压器一只（50VA、36V/220V），原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；互感线圈一组，实训时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实训时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实训方便。

9.DGJZ-21电子技术实训（一）

提供低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、三极管、二极管、稳压块、电阻、单结晶体管、蜂鸣器、电容等。

10.DGJZ-22电子技术实训（二）

提供四位十进制译码显示器、8位逻辑电平开关、8位电平指示器、三态逻辑笔、脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300kHz连续可调的计数脉冲源各一路），设有一些高可靠圆脚集成电路插座（8P、14P、16P、28P、40P若干只）。实训箱还配有单管/负反馈两级放大器、射极跟随器、RC串并联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板。可采用固定线路或分立元件灵活组合进行实训。

11.DGJZ-25高压直流稳压电源

励磁电源220V/0.5A；电枢电源40V～220V/2A连续可调。

12.DGJZ-26单相智能交流功率、功率因数表

由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

13.DGJZ-29真有效值交流数字毫伏表

能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度达到±1%，量程分200mV、2V、20V、200V、600V五档，直键开关切换，三位半数字显示。测试频率范围10Hz～600kHz，输入阻抗1MΩ，输入电容≤30pF。

14.WDJ26三相鼠笼电机（△380V）电机的三个绕组均已引出，接线方便。

15.WDJ15直流并励电动机（220V）电机的两个绕组均已引出，接线方便。

16.导线架

欧式导线架，用于悬挂和放置实训连接导线，外形尺寸为530mm×430mm×1200mm，设有五个万向轮，造型美观大方。

17.实训连接线：根据不同实训项目的特点，配备两种不同规格的实训连接线，强弱电均采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实训的安全及合理性。

三、DGJ-02实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。设有两个抽屉，分别用于放置工具及资料；右边可以放置示波器；下方设有搁层，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
