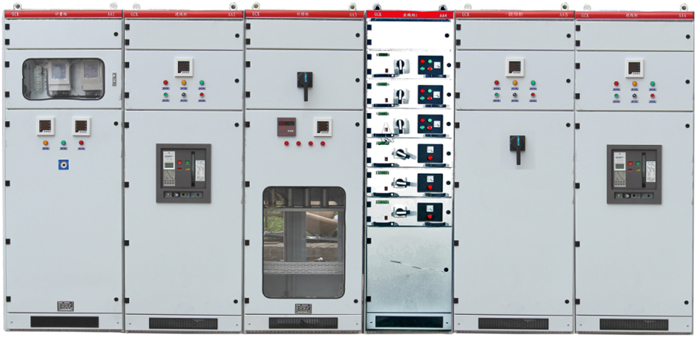

SB-GPD2C智能低压配电实验系统
|
序号 |
名称 |
型号 |
尺寸 |
单位 |
数量 |
|
1 |
计量控制实训柜 |
GCK |
600×800×2200mm |
台 |
1 |
|
2 |
进线控制实训柜 |
GCK |
600×800×2200mm |
台 |
2 |
|
3 |
电容补偿实训柜 |
GCK |
600×800×2200mm |
台 |
1 |
|
4 |
出线控制实训柜 |
GCK |
600×800×2200mm |
台 |
1 |
|
5 |
联络柜 |
GCK |
600×800×2200mm |
台 |
1 |
|
6 |
负载柜 |
|
900×800×1000mm |
台 |
1 |
|
7 |
工厂供配电自动化控制系统 |
监控后台 |
|
套 |
1 |
一、概述：
1、智能配电实验系统由智能配电成套设备和计算机监控系统构成，智能配电成套设备包括进线柜、计量柜、电容补偿柜、出线柜及三相阻感性负载，成套设备全部采用主流品牌的智能万能式断路器、智能塑壳断路器、智能仪表，智能无功补偿控制器等供配电系统先进的智能配电设备，并与计算机监控系统构成供配电智能监控系统。
2、智能低压配电实验系统是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备，设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
3、智能低压配电实验系统（双回路供电）是由进线柜、计量柜、补偿柜、低压出线柜、联络柜（桥内接线方式）、负载柜组成。采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。
4、适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。具有：
⑴全面性，能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；
⑵系统性，真实反映供配电系统的结构；
⑶实操性，以较真实的工作现场，达到现场教学的目的，在提高学生动手能力的基础上，加深对理论知识的理解；
⑷安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制，为保证安全，除计量柜外，所有柜体配有开门断电的继电控制装置。
⑸示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。
二、设备的功能和实训项目
智能低压配电实验系统包含不同的低压配电柜，覆盖了常见的低压供配电的配置。
柜体安装方式为整体安装方式。进出线方式为上（下）进出线。
低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
部分实训项目：
1、 配电系统运行方式实训
2、 低压配电设备的倒合闸操作实训
3、 双回路供电及联络柜操作实训
4、 互感器实训
⑴ 电流互感器接线方式
⑵ 有功、无功电度表的接线实训
⑶ 多功能综合仪表接线实训
⑷ 抄表实训
4、开关电器实训
⑴低压框架断路器的原理与接线
⑵低压塑壳断路器的原理与接线
⑶隔离开关的原理与接线
5、手动功率因数补偿实训
6、自动功率因数补偿实训
7、低压配电线路分级保护实训
8、接地保护实训
9、0.4KV照明系统配电实训
10、0.4KV动力系统配电实训
11、母线联络柜倒闸实训
12、安全操作规程培训
13、供配电工、维修电工职业技能鉴定考核训练
三、技术参数
⑴使用环境条件
1、周围空气温度不高于+40℃，不低于-5℃,在24小时内平均温度不高于+35℃。
2、相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，如+20℃时为90%；
3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
5、海拔高度不超过2000米；
6、成套设备适用于以下温度运输和储存；-25℃至+55℃。在短时间内（不超过24小时）不超过+70℃。
⑵主要技术参数
①、额定绝缘电压：直流660V
②、额定工作电压：交流380V
③、辅助电路额定工作电压：交流380V、220V
④、母线额定电流：100A
⑤、分支母线额定电流：10~16A；
⑥、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
⑶结构特征
①、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置。
四、主要配置、功能及主要性能、技术指标
|
序号 |
设备名称 |
规格/型号 |
数量 |
用途 |
功能要求 |
主要性能及技术指标 |
|
1 |
进线柜 |
GCK |
2 |
总电源控制 |
1、附进线带漏电空气开关（板后操作）
2、主断路器可以手动操作也可以电动操作
3、带有进线电压指示仪表
4、可以进行各相电压转换操作
5、有三相电流指示仪表
6、断路器板前操作
7、设备带有前后有隔离保护钢板
8、前后开有观察窗
9、进线方式：上下均可进出线 |
1、断路器：NA1-1000/3P/630A（正泰）
2、综合显示仪表（数显式）：PY194E-2S4带通讯接口
3、空气开关（带漏电保护）：DZ20LE
4、互感器：BH-0.66 |
|
2 |
计量柜 |
GCK |
1 |
电能
计量 |
有功功率显示
无功功率显示
有功电能计量
无功电能计量
综合显示仪表
电压显示
电流显示
前后开有必要的观察窗 |
电流互感器：BH-0.66
三相四线有功电度表：DTS196
三相四线无功电度表：DXS196
有功功率显示：6L2-KW
无功功率显示：6L2-VAR
综合显示仪表（数显式）：PY194E-2S4 |
|
3 |
补偿柜 |
GCK |
1 |
功率因
数补偿 |
手动控制功能
自动控制功能
补偿电容自动放电功能
补偿电容自恢复功能
前后带有观察窗
电容保护采用断路器保护
功率因数显示
前后开有观察窗 |
补偿电容器：BSMJ0.4
接触器：CJ19
小型断路器：DZ47
自动补偿控制器：JKL5CF |
|
4 |
出线柜
（动力及照明柜
） |
GCK |
1 |
动力及照明控制 |
抽屉式，带有机械连锁机构，
带有隔室
每个控制单元带有断电保护和电压指示
每个柜体6支路（动力3个支路，照明三个支路），每支路控制电流20A |
塑壳开关：AAM1
接触器：CJX4
电流表：数显电流表 |
|
5 |
联络柜 |
GCK |
1 |
联络 |
连通或者切断两个主柜之间电源 |
正泰双电源自动转换开关NZ7-225H/4P/ 200A |
|
6 |
负载柜 |
小车式 |
1 |
动力、照明负荷 |
半开放式结构
负载小车带单元控制
可移动，车轮带自锁装置 |
（1）1.5KW三相异步电动机2台
（2）3kW可调有功负载
（3）4kVar容性无功负荷
（4）负载各类型功率必须与必须匹配完成电容无功补偿实验 |
|
7 |
工厂供配电自动化控制系统 |
|
1 |
|
监控软件功能：供配电系统“四遥”功能 |
计算机：研华工控机 IPC-610L：CPUE5300双核/2G内存/500G硬盘/DVD光驱/ATX250W电源/2个千兆网口/8个USB2.0/6个COM口/4个PCI插槽。计算机监控系统要能够实现监控工况流程转换，满足计算机监控系统的工况流程转换实训要求。联想专业液晶T2254A |
低压系统图
|
