SB-253型机床电气实训考核装置（定时、误操作记录式）

该机床电气实训考核装置是按照国家劳动部颁发“电工技术等级标准”和“职业技能鉴定规范”中对初级工、中级工、高级工等不同技术等级培训与考核的要求。
根据机床电气技能实操培训和考核鉴定的实际情况而设计的新一代集机床电气理论教学、实操训练、考核鉴定于一体的多功能设备。该设备是我公司推出的具有定时、误操作记录等考核功能，同时具备多种安全措施的最新设备。是各中专、技校、职校以及劳动职业技能鉴定部门机床电气技能实操培训和考核鉴定的理想教学设备。

SB-253A型:

一、产品特点
1、考核功能
设备采用故障设置板和故障排除板分开的方式，可避免学生只根据故障开关状况判断故障。
设备装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警错误排除故障的总次数。为学生实验技能的考核提供一个统一的标准。
2、安全性能
装置设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路保护装置，以保证设备的安全。
设备由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，还装有电压型漏电保护器，对总电源输出及实验过程中的接线等若有漏电现象，即报警并使装置内的接触器跳闸，切断电源确保人身安全。还设有一套过流保护装置，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保设备安全。
3、合理结构
本机床电气实训考核设备以标准的配电柜为主柜，合理利用柜体的双面空间位置，并且把所有控制部分放到了柜体内，方便学生操作。每柜安装四种不同的机床电气线路，每种机床电路均模拟实际机床故障人为设置了十多项电气故障，让学生熟悉、掌握各种机床电路的电气控制原理、操作以及机床电气线路常见的电气故障的分析与检修，本设备整体设计整齐美观、科学规范、操作方便，
4、美观外形
装置布局合理，外形美观，面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提高可靠性。装置采用铁质双层亚光密纹喷塑结构；结构牢固美观。美观大方的产品外形，先进的结构和工艺。使人感觉赏心悦目。
二、考核项目
设备具有八种机床电气电路，并按该柜尺寸大小，组成每二种电路协调布局安装，并配相应电机演示。下列两种型号产品，请据实况选择使用。(或据各校实际情况另行安排电路均可)。
SB-253A型机床电气实训考核装置
Z35钻床电路，故障考核12项；
CA6140车床电路，故障考核12项；
X62W铣床电路，故障考核15项；
电动芦葫电路，故障考核8项；
配附属电机组电机4台
三、技术参数
1、输入电源：AC380V±5%(三相五线)  50±1Hz
2、额定电流：5A
3、相对温度：-5℃～40℃  相对湿度：＜75%（25℃）
4、外形尺寸：750×550×1800mm
5、设备重量：220kg
　

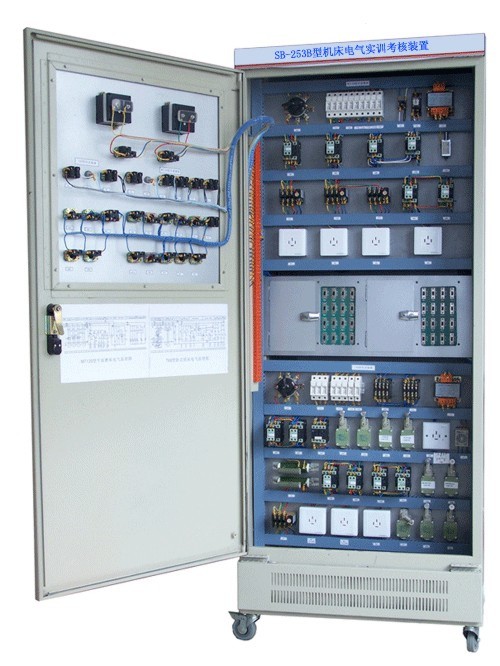

SB-253B型机床电气实训考核装置

SB-253B型:

SB-253B型  机床电气实训考核装置
Z3050钻床电路，故障考核12项；
M7120磨床电路，故障考核15项；
CW6163B车床电路，故障考核11项；
T68镗床电路，故障考核16项。
配附属电机组电机4台
三、技术参数
1、输入电源：AC380V±5%(三相五线)  50±1Hz
2、额定电流：5A
3、相对温度：-5℃～40℃  相对湿度：＜75%（25℃）
4、外形尺寸：750×550×1800mm
5、设备重量：220kg
四、装置的基本装备
该装置按照标准电气控制柜设计制造(规格：750×550×1800mm)，充分利用双面空间位置，柜内装有定时器及误操作报警记录仪；装置设有电流型、电压型漏电保护装置；过流保护装置。
柜门内侧安装电压表、电流表、旋转开关、控制按钮、各种指示灯，实验用各种电机（配备专用电机柜）。柜内安装各种机床电路，并附有电路图。实际利用率高，实现一柜多套机床电路的功能。
柜内设置的电路美观、整齐、规范、科学，电器元件均采用优质名牌产品，确保质量和技术参数要求。人为故障设置及排除点由开关控制，所有故障都是模拟或类同机床实际工作时故障，具有一定代表性。采用故障设置板和故障排除板分开的方式，操作简单，设置、排除故障只需拨动开关即可，方便老师和考官培训考核。
