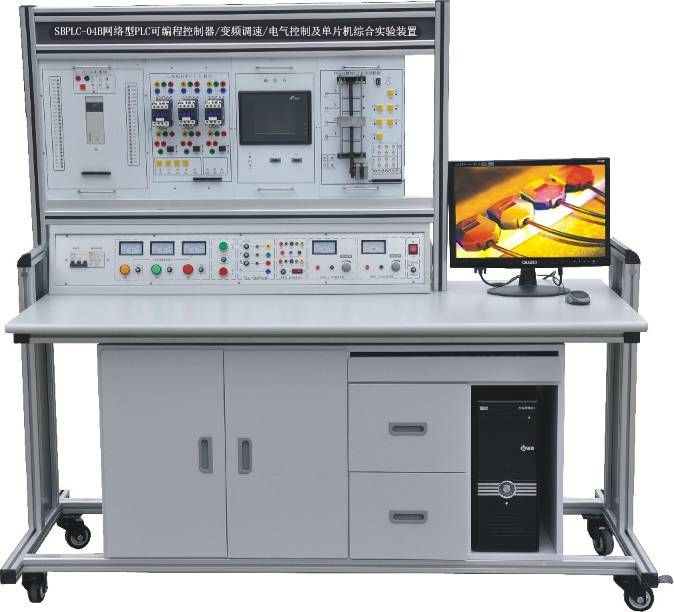

SBPLC-04B网络型PLC可编程控制器/变频调速/电气控制及单片机综合实验装置

（PLC、变频器、触摸屏、电气控制、单片机）

一、概述
网络型PLC可编程控制器/变频调速/电气控制及单片机综合实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制、单片机等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。

二、特点：
1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
2、双端口接线法：PLC主机与实验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高实验者动手动脑能力，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
5、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信实验（即进行N：N通信）。
8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。
三、技术性能
1、输入电源：三相四线（～380V±10%  50Hz）
2、工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃）
3、装置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150 cm3
四、装置构成
（一）电源
 1、电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。
 2、电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示 ，通过启停按钮控制三相交流电压输出。
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
（二）控制屏：正面铝合金大凹槽内上下设有导轨，实验模块挂件在控制屏上位置可任意互换。
（三）实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
（四）SBS-01 PLC主机实验组件：
1、三菱FX1N-40mR-001 AC/DC/继电器，内置数字量I/O（24路开关量输入，16路继电器输出）。
2、FX0N-3A模拟量模块（2路模拟量输入，1路模拟量输出）。
3、FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。
（五）SBS-02继电接触器控制实验挂箱（一）
    提供交流接触器、热继电器各2只，模拟灯泡1只，控制按钮3只。
（六）SBS-03继电接触器控制实验挂箱（二）
    提供交流接触器2只，时间继电器1只，能耗制动变压器、整流二极管、大功率电阻等。
（七）SBS-04 触摸屏实验挂箱
配有5.7英寸eview500  256色液晶触摸屏，带有RS485通信接口。
（八）SBS-05 变频器实验挂箱 选用三菱FR-D720S/0。4KW
（九）温度闭环控制挂箱
（十）A/D及D/A转换挂箱
（十一）PLC001  交通信号灯PLC自动控制实验挂箱
（十二）PLC002  搅拌器的PLC自动控制实验挂箱
（十三）PLC003  LED数码管显示PLC自动控制实验挂箱 （实物）
（十四）PLC004  四层电梯的PLC自动控制实验挂箱 （实物）
（十五）PLC005  加工中心刀具库选择控制实验挂箱（实物）
（十六）PLC006  艺术彩灯造型的PLC控制实验挂箱
（十七）PLC007  电机的自动控制实验挂箱（实物）
（十八）PLC008  步进电机的PLC控制实验挂箱（实物）
（十九）PLC009 模拟电视发射塔实验挂箱
（二十）PLC010 自动送料装车系统实验挂箱
（二十一）PLC011 自动售货机实验挂箱
（二十二）PLC012 自动成型系统实验挂箱
（二十三）PLC013 水塔自动供水系统实验挂箱
（二十四）PLC014 邮件自动分拣系统实验挂箱
（二十五）PLC015 自动洗衣机系统实验挂箱
（二十六）PLC016 电镀系统实验挂箱
（二十七）三相鼠笼和电动机  380V  Y /△接法  2台
（二十八）基础实验挂箱
（二十九）8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。
五、实验内容
（一）PLC实验内容
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．A/D、D/A转换
8．交通信号灯PLC自动控制实验
9．搅拌器的PLC自动控制实验
10．LED数码官显示PLC自动控制实验
11．四层电梯的PLC自动控制实验
12．加工中心刀具库选择控制实验
13．艺术彩灯造型的PLC控制实验
14．电机的自动控制实验
15．步进电机的PLC控制
16．模拟电视发射塔实验实验
17．自动送料装车系统控制实验
18．自动售货机实验
19．自动成型实验
20．水塔自动供水控制系统实验
21．邮件自动分拣实验
22．自动洗衣机控制系统模拟实验
23．电镀过程控制实验
24．触摸屏的基本指令演示
25．触摸屏的LED数码显示控制
26．触摸屏控制的三相鼠笼异步电机变频调速控制
27．变频器功能参数设置与操作实验
28．触摸屏的温度PID控制
29．三相异步电机的变频开环调速实验
30．基于PLC通信方式的变频器开环调速
31．基于PLC通讯方式的变频器闭环调速
32．基于PLC模拟量方式的变频器闭环调速
33．三相鼠笼异步电机点动控制
34．三相鼠笼异步电机具有自锁的正转控制线路
35．三相鼠笼异步电机联锁的正反转控制
36．三相鼠笼异步电机带延时正反转控制
37．三相鼠笼异步电机Y/△转换起动控制
38．接触器控制串电阻起动控制线路
39．延时控制串电阻降压起动线路
40．C620车床电气控制线路
41．MCGS组态棒图实验教学
42．利用已编好组态棒图，对以上任何实验进行动态跟踪教学实验
43．针对实验项目的具体要求，学生自行编辑组态棒图进行实验
（二）单片机实验内容
MCS-51单片机实验
软件实验
外部数据存储器扩展
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　脉冲计数（定时/计数实验）
实验十　电脑时钟（定时器、中断器综合实验）
实验十一　二进制转换到BCD
实验十二　二进制转换到ASCII
实验十三　八段数码管显示
实验十四　键盘扫描显示实验
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P3.3输入，P1口输出
实验四　工业顺序控制（中断控制）
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波
实验十一　电子音响
实验十二　继电器控制
实验十三　步进电机实验
实验十四　8253方波
实验十五　串并转换实验
实验十六　外部存储器扩展实验
实验十七　MCS-51串行口应用实验㈠--双机通信
实验十八　MCS-51串行口应用实验㈡--与PC机通信
实验十九　温度闭环控制
实验二十　小直流电机调速实验
实验二十一  外部中断（急救车与交通灯）
8088/8086系列微机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区移动
实验五　数据排序实验
实验六　找"零"个数
实验七　32位二进制乘法
实验八　多分支程序
实验九　显示子程序
实验十　键盘扫描显示实验
实验十一　二进制转换到BCD
实验十二　二进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　8255并行口实验㈠：A.B.C口输出方波
实验二　8255并行口实验㈡：PA口控制PB口
实验三　8255并行口实验㈢：控制交通灯
实验四　简单I/O口扩展
实验五　A/D转换实验
实验六　D/A转换实验㈠：输出方波
实验七　D/A转换实验㈠：输出锯齿波
实验八　8259中断控制器实验
实验九　定时／计数器：8253方波
实验十　继电器控制
实验十一　8251串行通信实验㈠：自发自收
实验十二　8251串行通信实验㈡：与PC通信
实验十三　步进电机控制
实验十四　小直流电机调速实验
实验十五　温度闭环控制
实验十六　音频驱动实验
MCS-96单片机实验
软件实验
实验一　清零程序
实验二　拆字程序
实验三　拼字程序
实验四　数据区传送子程序
实验五　数据排序实验
实验六　查找相同数个数
实验七　无符号双字节快速乘法子程序
实验八　多分支程序
实验九　定时器1实验--定时中断
实验十　定时器T1和T2同时产生中断
实验十一　80C196外部中断实验
实验十二　80C196软件方法产生中断
实验十三　利用HSI测脉冲宽度
实验十四　利用HSI测量单脉冲宽度
实验十五　利用HSO产生单脉冲
实验十六　利用HSO产生连续脉冲
实验十七　软件定时器
实验十八　80C196 A/D转换实验
实验十九　利用80C196的PWM产生各种波形
实验二十　二进制转换到BCD进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一　P1口亮灯实验
实验二　P1口转弯灯实验
实验三　P2.6输入，P1口输出
实验四　工业顺序控制
实验五　8255 A.B.C输出方波
实验六　8255 PA口控制PB口
实验七　8255控制交通灯
实验八　简单I/O口扩展实验
实验九　A/D转换实验
实验十　D/A输出方波
实验十一　继电器控制
实验十二　8253方波
实验十三　80C196串行口实验
实验十四　LED七段数码管显示实验
实验十五　键盘显示综合实验
实验十六　音频驱动实验
实验十七  步进电机实验
实验十八　直流电机实验
实验十九　外部中断（急救车与交通灯）
