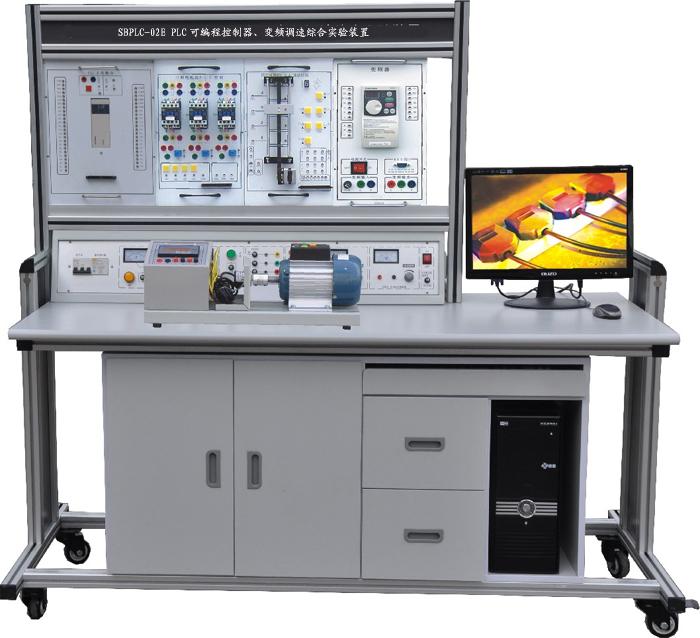

SBPLC-02EPLC可编程控制器、变频调速综合实验装置（网络型）

可编程控制器实验装置、编程控制器（PLC）实验室是职业院校重要的实验室之一，主要承担电气工程及其自动化、机械设计制造及其自动化等专业的《电气控制与PLC技术》、《机电传动》等课程的实验。可编程控制器实验设备它是以西门子可编程控制器、三菱FX1N系列微型可编程控制器为主控系统，通过外围的单元辅助电路搭接和编程可满足实验教学的需要。实验中使学生直观形象的观察到实验过程中控制元件的变化和实验结果。同时该实验室还满足高级机电维修电工认证培训、PLC实训和电气综合实训上课需求。学生在该实验室中可以自定设计方案完成课内实验，也可以自拟题目进行课外实验，加深学生对可编程控制器的理解，提高学生的实际动手能力。可编程控制器实验室除承担可编程控制器课程的原理、编程及基本应用实验、综合应用实验等教学任务外，还承担电子信息工程和自动化专业学生的课程设计、毕业设计等工作。通过基本的应用实验，可以使学生学会PLC编程软件的使用方法，掌握一些基本指令的使用，加强学生动手能力的培养，通过综合性、应用性实验，学生可以深入研究PLC编程原理与方法，了解一些模具的基本原理及检瓶等工艺的工作原理与控制方法，从而提高学生分析问题、解决问题的能力。

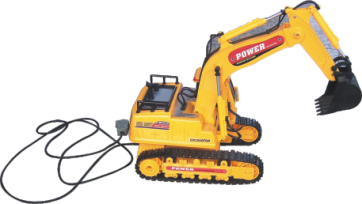

SBM-01挖土机实训模型

集PLC技术、微机控制技术与一体，即有形像的模型，又有生动具体的
运转机构，实验操作方便，是各院校可编程控制器技术进行实物实验的
理想模型。
一、概述
PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》、《变频调速技术》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组最具典型性的实验项目，配备三相鼠笼异步电机、继电器、变频器能完成多个电气控制实验。 产品采用挂箱式，便于实验项目扩展和用户第二次开发。
二、特点
 1、装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
 2、双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
 3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
 4、采用三菱FX1N-40MR主机 集成数字量I/O（24路数字量输入/16路数字量输出）
5、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、PLC主机网络实验教学：
该实验装置具有两种通讯模式：A、1：N通信，一台电脑（主站）控制16台PLC主机（从
站）进行通信实验；B、N：N通信，PLC主机与PLC主机间实现通信（总共8台PLC主机），任何一台PLC主机（主站）与7台PLC主机（从站）通信。
三、系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、PLC及转接通讯电缆
6、变频调速实验系统：配D720S  0。4KW变频器及配套附件
7、不锈钢电机导轨，光码盘测速系统（配1024光电编码器）
8、编程应用软件
9、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
10、工控组态软件一套：
  打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
11、电脑或手持编程器（用户自备或代购）
四、实验台控制箱技术指标
1、电源
  1.1电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。
  1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示 ，通过启停按钮控制三相交流电压输出。
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
五、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点  输出16点(可选择)
◆型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
1）功能包括
◆ 交流电源输入区
◆ PLC主机 、编程电缆
◆ LED发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆ LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A，24V2A
◆ PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4）实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
六、实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
七、PLC可编程控制器实验演示挂箱
    该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。

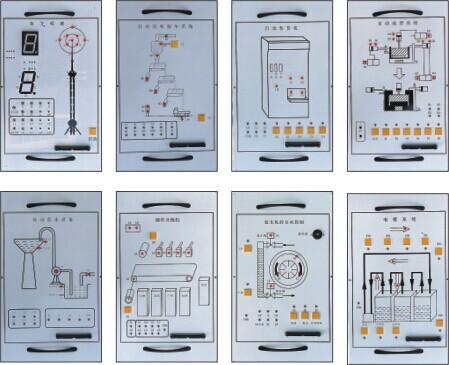

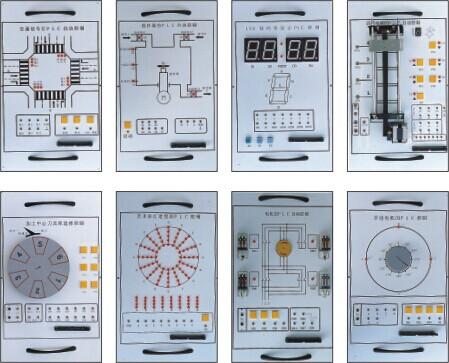

    演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由十七块实验挂箱组成，它们的型号分别为：
1）PLC001  交通信号灯PLC自动控制
2）PLC002  搅拌器的PLC自动控制
3）PLC003  LED数码管显示PLC自动控制（实物）
4）PLC004  四层电梯的PLC自动控制（实物）
5）PLC005  加工中心刀具库选择控制（实物）
6）PLC006  艺术彩灯造型的PLC控制
7）PLC007  电机的自动控制（实物）
8）PLC008  步进电机的PLC控制（实物）
9）PLC009 模拟电视发射塔
10) PLC010 自动送料装车系统
11)P LC011自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17）PLC017 基础实验
18）交流接触器实训挂箱
19）三菱PLC主机：输入：24点  输出16点
20）变频器实验挂箱

八、实验项目
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23．挖土机控制编程训练：集PLC技术、微机控制技术与一体，即有形像的模型，又有生动具体的运转机构，实验操作方便，是各院校可编程控制器技术进行实物实验的理想模型。
24．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
25．三相鼠笼式异步电动机联动正反转PLC控制(实物)
26．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
27．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
28．变频器功能参数设置与操作实验
29．基于PLC通信方式的变频器开环调速
30．变频器速度闭环反馈系统实验
31．变频器开环运行实验
32．变频器多段速度运转实验
33．变频器外部操作实验
34．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
35．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
