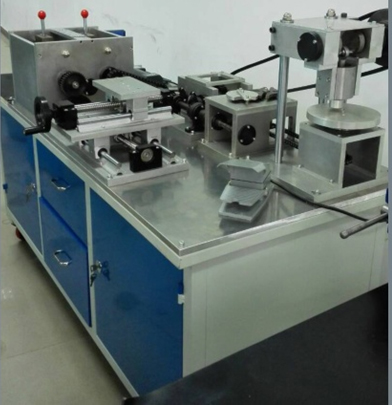

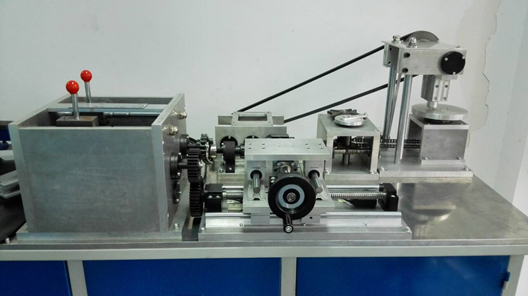

SBJXZT-04A机械装调技术综合实训系统
机械装调技术综合实训依据相关国家职业标准及行业标准，结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
一、产品特点
实际操作性强:依据国家职业标准,行业标准和岗位要求设备各种实际工作任务,以职业实践为主线,通过亲身实践,真正提高学生的动手技能与就业能力
适用面广:基于机械装调技术中的钳工基本操作,装配,测量及调速,质量检验的工作过程进行设计,可满足实训教学,工程训练及职业技能竟赛需要。
模块化设计:由多种机械工作台组成,可独立模块训练,也可综合训练。如:二维工作台、多级变速箱、间歇回转台、冲床机构、离合器机构等.
综合性强:培养学生的机械识图,常用工具和量具的选择及使用、机械零件的机构工艺与调整,装配质量检验等综合能力。
二、实训项目
1.钳工基本操作技能实训
1).划线技能实训
2).锉削技能实训
3).钻削技能实训
4).攻,套螺纹技能实训
2.变速箱的装配与调整根据装配图及装配工艺要求,进行轴承、轴、键、滑移齿轮、箱体等的装配与调整.
3.离合器装配与调整根据装配图及装配工艺要求,完成离合器的装配与位置调整.
4.减速箱的装配与调整根据装配图及装配工艺要求,完成减速箱的装配与调整.
5.冲床机构的装配与调整根据装配图及装配工艺要求,完成冲床的装配与调整.
6.间歇回转工作台的装配与调整根据装配图及装配工艺要求,进行齿轮,四槽槽轮,轴承座,轴承等的装配与调整
7.二维工作台的装配与调整根据装配要求,进行直线导轨,滚珠丝杆,轴承,支座等的装配与调整
8.机械传动的安装与调整
1).同步带轮传动机构的装调
2).链轮传动机构的装调
3).齿轮传动机械的装调
4).整个机构组装成一个系统,按要求进行调整,达到预定功能
9.二维工作台的位置控制过程
1).了解二维工作台位置精度控制的原理
2).二维工作台位置控制的调整
三、主要技术参数:
输入电源：220V
交流减速电机1台：额定功率120W，减速比 1:20
外形尺寸（实训台）：1800mm×720mm×825mm
安全保护：具电流型漏电保护，安全符合国家标准
软件配置
1、机械装配技术仿真实训软件1套
可实现以下功能
①设备的基本知识及介绍
②设备的主要组成器件的结构及工作原理
③设备的整机运行与仿真
④变速动力箱的虚拟拆装、三维动画运行演示
⑤精密分度头的虚拟拆装、三维动画运行演示
⑥工件夹紧装置的虚拟拆装、三维动画运行演示
⑦自动钻床进给机构的虚拟拆装、三维动画运行演示
⑧自动打标机的虚拟拆装、三维动画运行演示
⑧投标文件中提供软件演示的截图，要求界面清晰
2、机械类实训室安全教育仿真软件1套
该软件应能够展示各类机械设备的安全操作方法，安全注意事 项，机械伤害和易发生的机械事故，常见事故的发生原因、防 止措施以及各种安全标志、安全色及标牌等。能够对学生进行 机械设备方面的各种安全教育，提高学生的安全意识，使学生 掌握一些安全基本知识和自我保护常识，熟悉各种事故产生的 原因和处理事故的措施，让学生在遇到危险时能采取一定的安 全措施，预防或减少事故的发生
3、机械装配技能视频教学软件1套
本视频以机械装配技能综合实训平台为依托，呈现形式以视频 加语音讲解，重点展示设备的组成结构、操作方法、工作流程 等内容，使学生对实训平台有一定的了解，为后期的实操训练 提供帮助。
五、装置基本配置：
|
序号 |
名称 |
型号及规格 |
数量 |
|
1 |
实训台 |
实训台外形尺寸：≥1800mm×720mm×800mm；全钢结构，桌子带储存柜，带抽屉； 铝制平板：1100mm×720mm×20mm； 钳工台：720mm×700mm×30mm。 |
1台 |
|
2 |
电源控制箱 |
设在台面下方，带滑动导轨，通电调试时拉出操作，控制箱包括单相漏电断路器、电源指示灯、操作说明、调速器等。 |
1台 |
|
3 |
交流减速电机 |
120W |
1台 |
|
4 |
调速器 |
适用电机：6～90W； 调速范围：90～1400r/min。 |
1个 |
|
5 |
带传动机构 |
主要配置有：同步带、同步带轮、键、轴、轴承、支座、端盖、交流减速电机等。 |
1套 |
|
6 |
链传动机构 |
主要配置有：单排链、链轮、键、轴、轴承、支座、端盖等。 |
1套 |
|
7 |
离合器机构 |
主要配置有：离合螺母,拨叉杆,直齿圆柱齿轮、伞齿、键、轴、轴承、支座、端盖等。 |
1套 |
|
8 |
多级变速箱 |
主要配置有：箱体、齿轮、轴承、花键轴、间隔套、键、端盖、手动换档机构等。 |
1套 |
|
9 |
二维工作台 |
主要配置有：滚珠丝杠及螺母副、直线导轨和滑块、工作台面、轴承、轴承座、端盖、垫块等。 |
1套 |
|
10 |
减速器 |
主要配置有：直齿圆柱齿轮、轴承、支架、轴、端盖、键等。 |
1套 |
|
11 |
间歇回转工作台 |
主要配置有：四槽槽轮、工作台面、蜗轮、蜗杆、键、轴、轴承、支座、端盖等。 |
1套 |
|
12 |
冲床机构 |
主要配置有：曲轴、连杆、滑块、支架、键、轴、轴承等。 |
1套 |
|
14 |
配件 |
使用说明书、备用螺丝、调节手柄、防锈油、零件盒及清洗油槽等。 |
1套 |
|
15 |
机械装配技术仿真实训软件 |
1套 | |
|
16 |
机械类实训室安全教育仿真软件 |
1套 | |
|
17 |
机械装配技能视频教学软件 |
1套 |
工具、量具配置
|
序号 |
名称 |
型号及规格 |
数量 |
备注 |
|
1 |
内六角扳手 |
9件套六角扳手 |
1套 |
套装工具 |
|
2 |
呆扳手 |
4把 |
套装工具 | |
|
3 |
活动扳手 |
1把 |
套装工具 | |
|
4 |
整形锉 |
6把 |
套装工具 | |
|
5 |
锉刀 |
4把 |
套装工具 | |
|
6 |
板牙架、板牙 |
1套 |
套装工具 | |
|
7 |
绞杠、丝锥 |
1套 |
套装工具 | |
|
8 |
划线工具 |
1套 |
套装工具 | |
|
9 |
样冲 |
1个 |
套装工具 | |
|
10 |
锤子 |
2把 |
套装工具 | |
|
11 |
螺丝刀套装 |
4把 |
套装工具 | |
|
12 |
锯弓 |
1把 |
套装工具 | |
|
13 |
尖嘴钳 |
1把 |
套装工具 | |
|
14 |
钢丝钳 |
1把 |
套装工具 | |
|
15 |
三角套筒扳手 |
1把 |
套装工具 | |
|
16 |
钢丝刷 |
1把 |
套装工具 | |
|
17 |
铁皮剪 |
1把 |
套装工具 | |
|
18 |
角尺 |
1把 |
套装工具 | |
|
19 |
直尺 |
1把 |
套装工具 | |
|
20 |
吹塑工具箱 |
1个 |
套装工具 | |
|
21 |
台虎钳 |
150 |
1个 |
|
|
22 |
划线平板 |
300×300 |
1块 |
|
|
23 |
紫铜棒 |
1根 |
||
|
24 |
外卡簧钳 |
1把 |
||
|
25 |
拉马 |
1个 |
||
|
26 |
冲击套筒 |
1套 |
||
|
27 |
截链器 |
1把 |
||
|
28 |
刮刀 |
1把 |
||
|
29 |
游标卡尺 |
测量范围：0～150mm，分度值：0.02mm |
1把 |
|
|
30 |
百分表 |
测量范围：0～10mm,带磁性表座 |
1个 |
|
|
31 |
千分尺 |
测量范围：0～25mm |
1把 |
|
|
32 |
游标万能角度尺 |
测量范围：0～320º |
1把 |
|
|
33 |
塞尺 |
测量范围：0.02～1.00mm |
1把 |
|
|
34 |
条式水平仪 |
规格：ST150读数值：0.02mm/m |
1个 |
