SBGYD-01E-Y电子工艺实训考核装置

电子工艺实训考核装置,电子工艺实习是工程基础训练的重要环节,它以电子工艺基本理论为指导、通过实际操作,使同学掌握电子技术安全常识;元器件基础知识;电子技术中的焊接、装配工艺;常用仪表的使用;印制电路设计与制作等基本的电子工艺知识和技能。并培养初步的工程设计能力和创新意识,以及严谨踏实科学的工作作风和良好的学风,提高解决实际问题的能力和素质,为今后的学习和从事有关的电子技术工作,奠定实践基础。

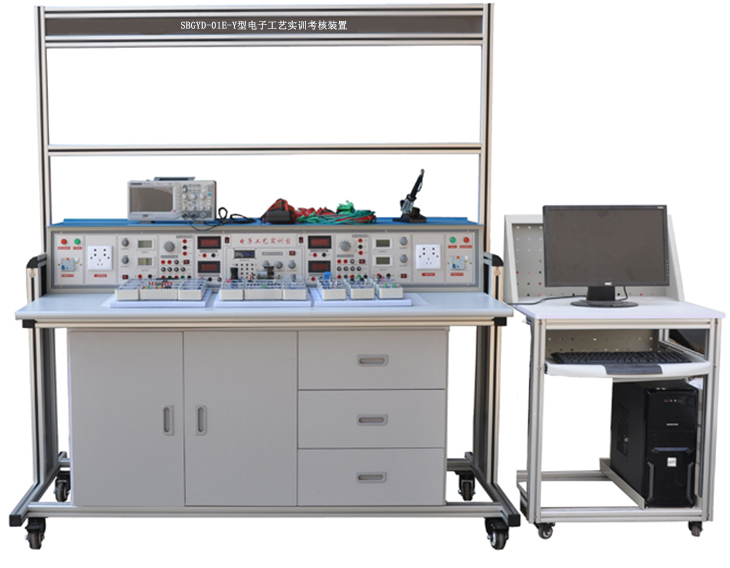

(电子工艺实训装置参考图片,具体可按要求定制)

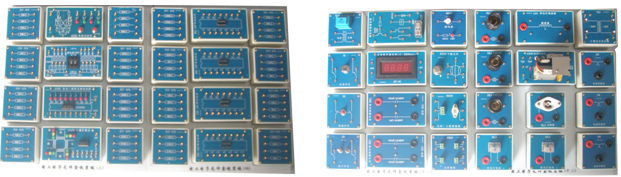

电工电子部分元件盒(共12块板,145块元件盒)

一、设备概述
本实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
电工电子创新实训模块由有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
二、设备技术指标
(1)工作电源:两相三线 AC 220V±10%  50Hz
(2)温度:-10~40℃;环境湿度:≤90%(25℃)
(3)外形尺寸:长×宽×高=1600×850×1920mm
(3)整机功耗:≤700V.A
(5)安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
(6)交、直流电源
A. 各档交流电源,包括3V、6V、9V、12V、15V、18V、24V、共7种   2A;具有中心抽头的17V  0  17V
B. 直流稳压电源(0~24V、2A),由多圈电位器连续调节,输出最大电流为2A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10-2,负稳压度<10-2,纹波电压: <5mV。
C.各档直流电源,包括±12V及±5V电源
(7)功率输出函数发生器:
A.采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
B.正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
C.频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
D.输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
E.方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
F.单次脉冲源:每按一次按钮输出一个正脉冲
G.频率计最高测量范围100MHz,自动换档。
(8)电表
A.数字直流电流表(AX4模块单元):测量范围:0~2000mA
B.数字直流电压表:测量范围:0~30V,输入阻抗:47K?/V
C.数字直流毫伏表:测量范围:0~2000mV

三、设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用透明有机盒,兼作实物示教,一举多得。电工电子单元模块共有156个,其中不仅包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块1多个,具有广阔的延伸空间,本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高
四、本设备可以完成的实训项目
模拟电子技术综合应用、创新实训项目目录
项目一  常用二极管的性能测试及应用
项目二  双极晶体管及场效管输出特性的测定
项目三  单管放大电路的研究
项目四  两极放大电路及负反馈放大电路的研究
项目五  助听器电路的调试(电子产品线路)(综合应用)
项目六  恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)
项目七  三极管放大电路故障排除
项目八  整流、滤波及稳压电路的研究
项目九  直流稳压正、负电源电路的研究
项目十  典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)
项目十一  OTL功率放大电路的故障排除
项目十二  LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)
项目十三   运算放大器基本运算电路
项目十四   对由运放器组成的积分运算电路、微分运算电路
项目十五   对由运放器组成的电压比较器传输特性的研究
项目十六   气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)
项目十七  方波、三角波和锯齿波发生器电路的研究与测试
项目十八  三角波、方波及正弦波发生器的制作竞赛
项目十九  RC(文式桥式)正弦波振荡器和制作与调试
项目二十  电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二  直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)
项目二十三  恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)
数字电子技术综合应用、创新实训项目目录
一、基础实训项目
项目一  基本逻辑门电路功能测试
项目二  优先编码器功能测试
项目三  二进制译码器和数据选择器功能测试
项目四  全加器和超前进位全加器功能测试
项目五  数值比较器功能测试
项目六  七段码锁存/译码/驱动器功能测试
项目七  各类触发器功能测试
项目八  双向移位寄存器功能测试
项目九  二一五一十进制计数器功能测试
项目十  二位十进制计数/译码/驱动/显示电路
项目十一  可逆十进制计数电路功能测试
项目十二  N进制计数电路功能测试
项目十三  555定时器基本应用电路
项目十四  微分型单稳态触发器
项目十五  集成单稳态触发器及其应用
项目十六  集成施密特触发器及其应用
二、综合应用实训项目
项目十七  声光控制节能路灯电路(电子产品线路)(综合应用)
项目十八  8线数据传输电路(电子产品线路)(综合应用)
项目十九  4位环形计数节拍发生器(电子产品线路)(综合应用)
项目二十  秒脉冲信号发生器(电子产品线路)(综合应用)
项目二十一  救护车/消防车声响报警电路(电子产品线路)(综合应用)
项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三  数控变频三角波-方波发生器
项目二十四  移位寄存器彩灯显示电路(电子产品线路)(综合应用)
项目二十五  8位优先编码器抢答电路(电子产品线路)(综合应用)
项目二十六  触摸式密码电子锁电路(电子产品线路)(综合应用)
项目二十七  数字钟电路(电子产品线路)(综合应用)
项目二十八  二位十进制计数符合电路(电子产品线路)(综合应用)
项目二十九  交通灯控制电路(电子产品线路)(综合应用)
项目三十   升/降阶梯波发生器(电子产品线路)(综合应用)
项目三十一  光电转换加/减计数电路(电子产品线路)(综合应用)
三、电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用(电子产品电路)(综合应用项目)
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路(电阻负载)的调试与分析
项目四 晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究
项目五 IGBT 直流斩波电路的调试与分析(电子产品电路)(综合应用项目)
项目六 双向晶闸管单相交流调压(调光台灯)电路的制作与调试(电子产品电路)(综合应用项目)
项目七 功率晶体管(BJT)PWM 控制直流电动机可逆调速电路(电子产品电路)(综合应用项 目)
四、电子产品安装调试综合技能实训项目
项目一  声光控延时开关安装与调试
项目二  遥控音乐门铃
项目三  全控六管超外差式调幅收音机
项目四  多功能防盗报警器
五、本设备的配置

序号

产品名称

型号规格

数量

单位

备注

1

电子工艺实训桌

带万向轮灵活移动

1

铝合金框架

2

电子工艺电源台


1

铁质

3

函数发生器0.1HZ~2MHZ

(正弦波、三角波、方波)


1

已装实训台上

客户无须另购

4

数字频率计(可内测与外侧)

100MHz

1

已装实训台上

客户无须另购

5

工具


1

见表一

6

电工电子创新模块

配有12块放置板

1

见表二

7

实验连接线


1


8

2004   DXP6.0PCB绘图软件


1

拷贝版

9

KeilC51软件


1

拷贝版

10

学生凳


2


表一       配套工具

序号

名称

型号/规格

单位

数量

1

烙铁(带架)

35W

1

2

剥线钳

鸿义

1

3

斜口钳

6寸

1

4

尖嘴钳

6寸

1

5

十字螺丝刀

新发

1

6

一字螺丝刀

新发

1

7

一字螺丝刀(小)

得力

1

8

十字螺丝刀(小)

得力


9

美工刀


1

表二     电工电子创新模块(元件盒)

序号

产品名称

型号规格

产品代号

单位

1

RJ水泥电阻(5W)

51Ω、100Ω、200Ω

R01

1块

2

RJ金属膜电阻(2W)

330Ω、470Ω、510Ω

R02

1块

3

RJ金属膜电阻(2W)

330Ω

R03

1块

510Ω

680Ω

4

RJ金属膜电阻(2W)

1K

R04

1块

2K

3.3K

5

RJ金属膜电阻(2W)

3.3K

R05

1块

4.7K

6.8K

6

RJ金属膜电阻(2W)

10K

R06

3块

22K

47K

7

锰铜丝电阻(3A)

0.1Ω

R07

1块

0.2Ω

0.4Ω

8

RT碳膜电阻(1W)

R08

1块

4.7Ω

10Ω

27Ω

9

RT碳膜电阻(1W)

39Ω

R09

1块

47Ω

56Ω

68Ω

10

RJ金属膜电阻(1W)

100Ω

R10

1块

150Ω

200Ω

300Ω

11

RJ金属膜电阻(1W)

390Ω

R11

1块

470Ω

560Ω

680Ω

12

RJ金属膜电阻(1/2 W)

560Ω

R12

1块

820Ω

1K

1K

13

RJ金属膜电阻( 1/2 W)

1.2K

R13

1块

2K

2.7K

3K

14

RJ金属膜电阻( 1/2W)

4.7K

R14

1块

5.1K

6.8K

8.2K

15

RJ金属膜电阻( 1/2W)

10K

R15

1块

15K

27K

33K

16

RJ金属膜电阻( 1/2W)

51K

R16

4块

56K

62K

68K

17

RJ金属膜电阻(  1/2W)

100K

R17

4块

270K

390K

470K

18

RJ金属膜电阻( 1/2W)

820K

R18

1块

1M

2.2M

10M

19

RJ金属膜电阻(1/2W)

120Ω

R19

1块

180Ω

220Ω

620Ω

20

RJ金属膜电阻( 1/2W)

1.5K

R20

1块

2.2K

2.7K

3.9K

21

RJ金属膜电阻( 1/2 W)

6.2K

R21

1块

20K

24K

47K

22

RJ金属膜电阻( 1/2W)

51K

R22

1块

150K

220K

3M

23

RJ金属膜电阻( 1/2W)

510K

R23

2块

1.1M

2M

2M

24

CL聚脂膜电容

1000pF

C01

2块

2200   pF

CBB聚丙烯膜电容

3300   pF

25

CBB聚丙烯膜电容

4700   pF

C02

2块

0.01μF

0.022μF

26

CBB聚丙烯膜电容

0.033μF

C03

4块

0.047μF

0.1μF

27

CBB聚丙烯膜电容

0.22μF

C04

1块

0.47μF

F

28

CBB聚丙烯膜电容

0.47μF

C05

1块

F

0.33μF

29

CD铝电解电容(50V DC)

3.3μF

C06

2块

4.7μF

10μF

30

CD铝电解电容(50V DC)

100μF

C07

1块

220μF

470μF

31

CBB聚丙烯膜电容

0.5μF

450V  AC

C08

1块

1.0μF

450V  AC

32

CC瓷片电容

20   pF

C10

1块

1500   pF

CBB聚丙烯膜电容

2200   pF

33

CC瓷片电容

20   pF

C11

1块

CBB聚丙烯膜电容

33   pF

100   pF

34

可调电容

10~60 pF

C12

1块

220   pF

20~120 pF

35

CC瓷片电容

20   pF

C13

1块

CL聚脂膜电容

2200   pF

5600   pF

36

CBB聚丙烯膜电容

0.047μF

C14

1块

0.01μF

0.1μF

37

CD铝电解电容(50V DC)

2.2μF

C15

2块

33μF

47μF

38

WX线绕电位器(WX050

100(5W)(去盖)

RP1

1块

39

WH碳膜电位器(WH118

470(2W)(去盖)

RP2

1块

40

WH碳膜电位器(WH118)

1K   (2W)

RP3

1块

41

WX线绕电位器(WX14-12)

4.7K(1W)(去盖)

RP5

1块

42

WH碳膜电位器(WH5)

10K   (1/2W)

(去盖)

RP6

1块

43

WH碳膜电位器(WH5)

22K(1/2W)

RP7

1块

44

WH碳膜电位器(WH5)

33K(1/2W)

RP8

1块

45

WH碳膜电位器(WH118)

47K   (2W)

RP9

1块

46

WH碳膜电位器(WH118)

100K   (2W)

RP10

1块

47

WH碳膜电位器(WH118)

470K   (2W)

RP11

1块

48

WH碳膜电位器(WH118)

1M   (2W)

RP12

1块

49

绕线式电位器(WXD3-12

1K   (2W)

RP13

1块

50

线绕电感

电感L=30mH

L01

1块

51

线绕电感

电感L=100mH

L02

1块

52

色码电感

22μH

L03

1块

82μH

180μH

53

色码电感

330μH

L05

1块

柱形电感

47μH

色码电感

100μH

54

脉冲变压器(单双脉冲)

KMB-0021

T05

1块

55

集成底座

8P

IC1

2块

56

集成底座

14P

IC2

5块

57

集成底座

16P

IC3

4块

58

集成底座

18P

IC4

2块

59

集成底座

20P

IC5

1块

60

集成底座

28P

IC7

1块

61

单向击穿二极管(稳压管)

1N4728A

(3.3V   1W)

VS1

1块

1N4733A   (5V 1W)

1N4735A

(6.2V   1W)

62

单向击穿二极管(稳压管)

1N4738A

(8.2V   1W)

VS2

1块

1N4740A

(10V   1W)

1N4742A

(12V   1W)

63

双向稳压管 (1W)

5V

VS3

1块

8.2V

10V

12V

64

整流二极管

1N4007×4

VD1

1块

65

开关二极管

1N4148×2

VD2

1块

肖特基二极管

1N5818

1N5819

66

三极管

TIP42C

VT1

1块

BU406

散热器

ST25×2



67

三极管

9012

VT2

1块

TIP41C

散热器

ST25×1

68

三极管

9013

VT3

1块

TIP41C

散热器

ST25×1

69

晶闸管

BT151

VT4

1块

场效应管

3DJ7

散热器

ST25×1

70

增强型场效应管

IRF630   (N沟道)

VT5

1块

IRF9620(P沟道)

散热器

ST25×2

71

IGBT管

10N60×2

VT6

1块

1N4148×2

散热器

ST25×2

72

晶闸管电路

51Ω、0.1μFBT151FU)×3

VT7

1块

散热器

ST25×3

73

双向触发二极管

BD3

VT8

1块

双向晶闸管

BT135

散热器

ST25×1

74

仪表开关

KN32B

S1

1块

75

按钮开关

AN4

S2

1块

76

钮子开关

KNX1×2

S3

1块

77

白炽灯座


HL1

1块

78

指示灯

6.3V

HL4

1块

79

熔断丝


FU

1块

80

电流表插座


SW

2块

81

共阴数码管

0.5吋

BX01

1块

电阻

300Ω×8

82

稳压集成

LM337

BX04

1块

LM317

散热器

ST25×2

83

MIC声电传感器

CZN-15EN

BX05

1块

石英晶体振荡器

32.768石英晶体

10MΩ电阻

33   pF电容器×2

84

扬声器

BX06

1块

85

蜂鸣器

TMB12A12

BX07

1块

LED

5个大(红)

电阻

100Ω/0.25W

86

气敏元件

QM-J3

BX08

1块

87

三极管插座

127-3T

BX09

1块

元件插座

88

元件插座

127-2T×4

BX10

1块

89

音乐芯片

CF-60

BX11

1块

纽子开关

KNX1

90

保险丝

FU

AX1稳压管稳压电路

1块

二极管

1N4007×4

电容

1000μF /50V

100μF /35V

0.1μF

稳压管

1N4733   (5.1V)

91

电阻

100Ω/0.25W×2

AX3铜电阻温度计电路

1块

39Ω/0.25W

33Ω/0.25W

温度传感器

LM35

珐琅电阻

RX20-10W   20Ω

纽子开关

KNX1×2

电位器

470Ω(WH5)

铜电阻

Cu-50

92

直流数字毫伏表

0~2000mV

AX4直流数字毫伏表

1块

93

保险丝

FU

AX5                            直流恒压源

1块

二极管

1N4007×4

电容

470μF /50V

100μF /25V

0.01μF

集成

LM7812

散热器

ST25×1

94

电位器

10K(WH5)×2

AX9运放电路

1块

二极管

1N4148×2

电容

10μF /35V

集成

OP07

集成底座

8P

95

集成运放

LM358

AX10双运放电路

1块

集成底座

8P

96

继电器

GZR-2   12V

AX11继电器驱动电路

1块

三极管

9013

二极管

1N4148

97

电容

1000μF/50V×2

AX12

78系列稳压源

1块

0.33μF×2

插座

127-3T

98

电容

1000μF/50V×2

AX13

79系列稳压源

1块

0.33μF×2

插座

127-3T

99

电位器

22K(WH5)

AX14

单结晶体管触发电路

1块

单结晶体管

BT33

电阻

2.2K/0.25W

100Ω/0.25W

560Ω/0.25W

三极管

9013

二极管

1N4148Ω×2

100

功放

LM386

AX15功率放大集成电路

1块

电阻

10Ω/0.25W×2

电容

47nF×2

10μF/35V

100nF

100μF/35V

集成底座

8P

101

集成

MC34063A

AX16集成转换器

1块

集成底座

8P

102

拨码开关

(5T) (4T)

AX17单管放大电路

1块

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

103

拨码开关

(5T) (4T)

AX18单管放大电路

1块

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

104

光电开关

GP1A05HR×2

AX20电动机测速

1块

磁性电机

385

固定支架

配套

105

钮子开关

KNX1×2

AX21  0-1置数单刀双掷开关

1块

106

集成

CD4011

AX22单脉冲信号

1块

CD1413

集成底座

14P

16P

电阻

100Ω/0.25W×4

51Ω/0.25W×4

复位开关

AN4×2

LED

红×2 绿×2

107

电阻

100K/0.25W×10

AX23触摸式编码开关

1块

钮子开关

KNX1

轻触开关

6×6×4.3)×10

108

电阻

51K/0.25W×10

AX24

8421拨码盘

1块

夹板

KAS-3

8421拨码开关

KAS-3×2

二极管

1N4148×8

109

集成

555

AX25

CP时钟脉冲源

2块

集成底座

8P

电位器

100k(WH5)×2

电阻

10k/0.25W×2

300Ω/0.25W

二极管

1N4007×2

电容

10μF/35V

0.1μF

0.01μF

钮子开关

KNX1

LED

红(5个大)

110

电阻

100Ω/0.25W×7

AX26发光二极管及驱动

1块

集成

62083

集成底座

20P

LED

红×8

111

集成

CD4511

AX27共阴数码管

3块

集成底座

16P

电阻

100Ω/0.25W×14

共阴数码管

0.5寸×2

112

LED

红×绿×黄×4

AX28交通灯电路

1块

电阻

51Ω/0.25 W×6

集成

MC1413

集成底座

16P

113

指针微安表

100μA


1块

表三   电子产品综合技能实训套件

序号

内 容

数量

1

声光控延时开关

1套

2

遥控音乐门铃

1套

3

全控六管超外差式调幅收音机

1套

4

多功能防盗报警器

1套

电工电子技术综合实训考核装置

电工基础与技能实训考核装置

电工技术综合实训装置

通用电子技术实训装置

电子综合实训考核设备

电子技术综合实验装置

电气教学平台,劳模+技能大师联创中心建设方案

电气自动化设备安装与维修实训考核平台

电工技能实训考核柜

直流调速(调压)实训控制柜

化工自动化仪表实训平台

电工·电子技术实训装置

电气控制实训装置(单面双组型)

电气装配与调试实训平台

仪表自动化控制综合实训台

高性能高级维修电工及技能培训考核实训装置

电工培训考核装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

电气技能实训考核装置

电工电气装配与工艺实训台

电机与电力拖动实训装置

维修电工技能实训考核装置(网孔板、单面双组型)

电工电子及电机拖动综合实训平台

电工技能实训与考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

高级电工实训台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电子技术创新设计综合应用实训装置

电子工艺与检测实训平台

电子装配实训台

电子技术实验装置

高级电工电子技术实验装置

高性能电工电子电拖综合实训装置

电子技术综合实验装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气控制及电子技能实训考核装置

网孔型电工技能及工艺实训考核装置(单面、双组)

电工技能实训考核平台

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电气控制综合实验装置

供配电技术实训装备

电工实训装置(单面双组型)

电工电子模拟实训装置

低压电工电气装配实训台

电子装配工艺与检测实训装置

电工工艺(维修电工)试验台

电工电子电拖实训台

现代维修电工技术实训考核装置

电工实训工作台

电子技术技能实训考核台

电子学技术综合实验装置

维修电工电气控制实训装置

机床电气与PLC控制教学实验装置

现代电气控制竞技装调考核实训装置

机电技术技能实训考核装置

电气装配实训装置(网孔板、双组型)

电工电子综合应用创新实训装置

电子单片机实训台

维修电工实训考核装置

电机控制及调速综合实训装置

电工电子自动化综合实训实验台

电工模电数电综合实训平台

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

电子电工综合实验装置

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

维修电工技能智能实训考核装置

机电技术技能实训考核装置

通用电工竞赛训练平台

高级电工练功考核实训台

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工技术实训平台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气照明设备安装调试技能实训装置

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

互联网+现代电工电子技术实训装置

电工电子·电拖·PLC技术综合实训考核装置

电气设备安装调试技能实训装置

电工电子基础实验装置

电工电子技术基础实训考核平台

电气安装与维修实训装置

电机传动与控制实验装置

维修电工高级技师考核实训设备

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

电机及电气技术实验装置

电气安装调试实训装置

通用电工电子电拖实验装置

电工电子实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子焊接技能实训平台

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数字电子技术综合实训考核装置

模拟电路、数字电路实验平台

模拟电子电路实验装置

模拟电路应用创新实验平台

电子产品焊接与工艺实训台

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电力拖动一体化实训设备

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电工基础实训台

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

在线智慧电子实验系统综合实训平台

电子产品装调与人工智能创新考核装置

电力电子技术应用创新设计综合实训装置

电子学综合实验装置

电工实训操作台(单面二组型)

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电工电子电拖实验装置

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

机电综实训考核平台

电工电子技术实验装置

电力拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

电力拖动一体化实训设备

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子焊接装配实训台

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

电气控制实训平台

一体化网络型高级维修及技师电工技能培训考核实训装置

防爆电气控制技术技能培训考核实训装置

电机及拖动实验台

高级维修电工综合实训柜

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电力拖动电气控制实验装置

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电子产品设计及制作生产线

电力系统微机保护综合实训设备

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动PLC变频调速综合实训装置

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训考核装置

高级电工电子电力拖动实验装置

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

高级电工及技师维修电工实训考核装置

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置

电工电力电子实训平台

变电二次安装工实训考核装置

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

电子焊接防静电实训台

电子产品装配与调试生产线

电子工艺实训考核装置

模拟电路实验装置

电机技术实验装置(交/直流发电机)

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力自动化及继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

初中级电工实训考核装置

高级电工技术实验台

电气智能控制PLC 技术实训装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

高性能高级维修电工技能培训考核装置

电子技术实训装置

电工电子技术创新设计综合应用实训装置

电气动力设备安装调试技能实训装置(高级)

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路应用创新实验平台

模拟电路实验装置

电工技能实训考核装置

供配电技术实训室设备、供配电实验室设备

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子装配调试实训台

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气技能实训考核装置(单面双组型)

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

高性能初、中、高级维修电工技能综合实训考核装置

电气设备安装调试技能实训装置

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

维修电工实训考核柜(柜式、双面型)

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

电工电拖实训平台

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

维修电工实训装置(网孔板单面双组型)

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实验考核装置

电工技能及工艺实训考核装置(网孔板)

通用电工电子技术及电力拖动实验台

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

电工电子综合实验平台

电测仪表工培训考核装置

高压配电操作实训室设备

低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

高级维修电工及技师技能实训考核装置

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

35kV变电站及10kV供配电系统倒闸操作屏

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

电力系统继电特性及继电保护实验装置

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电工电气维修实训台

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机控制及照明实训柜

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

交直流调速实训装置

电机维修及检测实训设备

电机拖动实验台

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

电力电子电机拖动综合实验台

电机控制与调速综合实训装置

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电力拖动实训装置

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

数字电路、EDA技术实验设计系统

SAE数电/摸电/EDA综合实验系统

三相电路的实验箱

电子测量实验箱

电工电路技术实验箱

太阳能教学实验箱

8086KB微机原理与接口实验箱

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

创新型模块化模拟电路实验箱

增强型电子线路综合实验箱

数字电子技术实验箱

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

微机原理与接口技术,计算机控制技术课程

创新单片机实训箱

EDA实验箱

EDA实训室、EDA实验开发箱

FPGA教学开发创新平台

DSP实验开发系统

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

综合电路原理实验箱

电路原理实训室设备

EMCU模块化多CPU创新单片机实训实验箱

单片机嵌入式实验系统

新型单片机实验箱

8-32位微机原理接口实验系统

集成一体化单片机、微机接口综合实验箱

多种单片机、微机接口与组态综合实验系统

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控计控原理实验系统

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

八位、十六位计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

数字模拟电路实验箱

模拟电路实验箱(含信号源)

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析基础实验

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

信号与系统及数字信号处理平台

通信教学实验系统

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

信号与系统控制理论实验装置

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信系统原理实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

通信原理实验箱

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

创新单片机实训实验箱

数字、模拟、电路分析综合实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用电子实验与电子技能实训考核实验室设备

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
