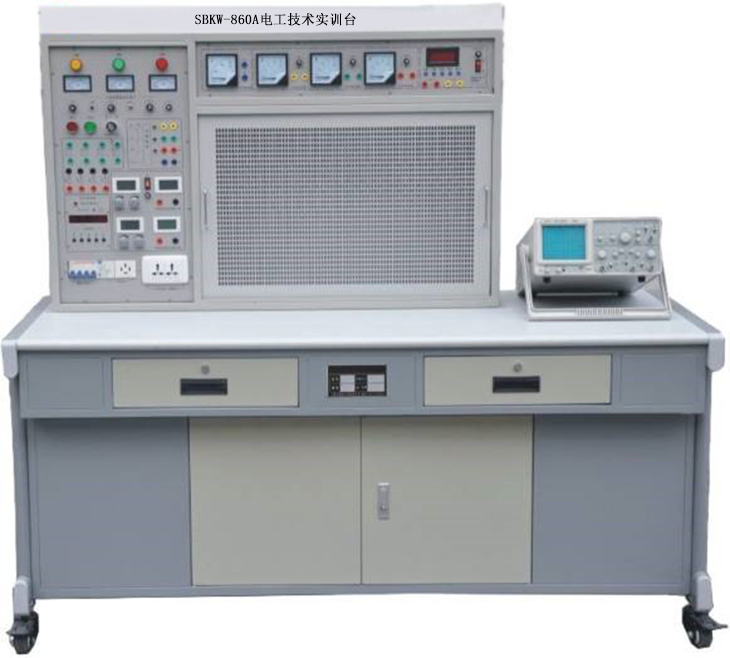

SBKW-860A电工技术实训装置

电工技术实训装置、电工技术实训室主要承担机电一体化技术、电气自动化技术、工业过程自动化技术和电力系统自动化技术等电类相关专业的《电气控制线路的安装与维修》、《电工基础》、《电力电子技术》、《模拟电子技术》、《数字电子技术》等课程的实训教学任务及综合实训项目，并为教师提供了自动控制方向的科研开发平台。核心为电气控制线路的安装与检修、数模电、电工基础模块等。配有综合教学一体机，可实现理实一体化项目教学。通过电工技术实验实训，能够锻炼学生对电工元件的识别、检测和整体电路的安装、调试与检修等各项技能，同时能提高学生电工技术的理论综合能力。电工技术实训室是启发认识创新提高的实训室。可以进行照明控制电路的实训、电力计量控制电路实训、电力拖动控制电路的实训、电动机启动控制电路实训、电动机正反转控制和位置控制电路的实训、电动机顺序控制和时序控制电路的实训、电动机拖动控制系统安装和调试的实训、电力拖动控制电路及电动机制动控制电路的实训。为今后从事维修电工技术工作打下扎实基础。

一、产品特点：

电工技术实训台为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构，训练与鉴定接近工业现场，外形美观，结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强，装置设置多重科学安全保护措施，确保设备和使用者人身安全，非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。一个实训室参考标准配备1台教师台，用户可根据学生人数酌情增减学生台。整个实训室豪华、气魄，标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。

二、电工技术实训台技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

三、实训屏构成与性能：

1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。

2、电源及参数：

2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。

2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。

2.3、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-1500mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出有0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。

3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。

★4、智能功率、功率因数表

1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★5、功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

6、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。

7、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。

8、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。

9、单、三相插座：为外部仪器提供工作电源。

四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。

五、构成与配备

1、学生实训操作桌1张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部配备元件储存柜，放置实训考核元器件，使用、保管方便，桌体中部左右设有两个抽屉，放置常用工具等。

序号	名称	数量	单位	备注
1	控制屏	1	套
2	实训桌	1	张
3	学生凳	2	张
4	器材配备	1	套	见表一
6	网孔板	1	块
7	学生凳	1	套
8	指导书	1	本

序号	名称	数量	单位	备注
1	表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具	1	套
2	电烙铁及烙铁架	1	套
3	指针万用表MF-47	1	只
4	数字万用表UT33B⁺	1	只
5	单相电度表	1	只
6	三相电度表	1	只
7	电流互感器	3	只
8	兆欧表	1	只
9	钳形电流表	1	只
11	保险盒	3	只
12	熔断器	6	只
13	拉线开关、圆插座、平灯头	各2	只
14	20W日光灯	1	套
15	换相开关	1	只
16	三相电动机拆装拉具	1	套
17	钢剧架	1	把
18	单相电动机	1	台
19	三相电动机180W	2	台
20	交流接触器	3	只	CJX2-0910 380V
21	辅助触头	3	只	F4-22
22	断路器	1	只	DZ108-20/10
23	3H铁索按钮	2	只
24	热继电器	2	只	R16B-20/3
25	时间继电器	1	只
26	50W变压器	1	只
27	单刀开关	1	只
28	三相闸刀	1	只
29	信号灯	1	只
30	走线槽	2	米
31	配套塑料卡与螺丝	100	套
